Agilent Capillary Flow Technology – technologie kapilárního proudění Agilent (záznam přednášky)

St, 23.11.2022
| Originální článek z: HPST/Daniel Sander
Záznam přednášky Daniela Sandera z letošního HPST semináře Novinky a trendy (nejen) Agilent Technologies na téma dělení toků v plynové chromatografii.
Video placeholder

HPST: Agilent Capillary Flow Technology – technologie kapilárního proudění Agilent

V krátké prezentaci Vám osvěžíme možnosti technologií kapilárního proudění v plynové chromatografii od Agilent Technologies, aneb možnosti úprav toku vzorku uvnitř pece plynových chromatografů. Podíváme se na základní rozdělení, principy funkce a přednosti materiálního zpracování modifikací toku vzorku v plynové chromatografii v podání Agilent Technologies, jako je backflush, purged effluent splitters, Dean Switch. Součástí bude i přiblížení nejtypičtějších aplikačních využití a s ním popis hlavních benefitů daných typů úprav.

Capillary Flow Technology

Technologie spojů, umožňujících úpravu toku vzorku.

  • Inertní
  • Nepatrný mrtvý objem
  • Pevně těsní
  • Rychle vedou teplo
  • Teplotně odolné
  • Jednoduché

HPST: Agilent Capillary Flow Technology - Technologie spojů, umožňujících úpravu toku vzorku

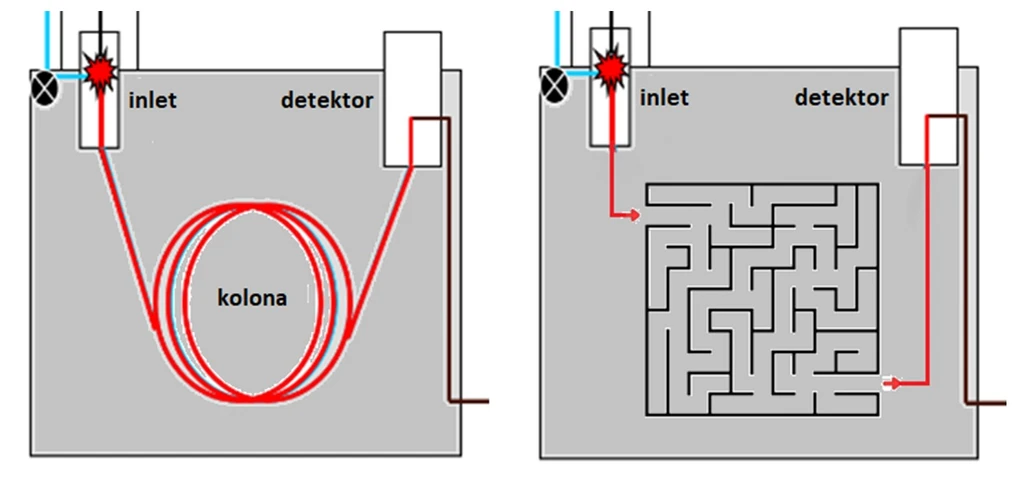

Úprava toku vzorku

  • Přímo
  • Nepřímo

HPST: Tok vzorku v plynovém chromatografu

  • Backflush (zpětný proplach)
  • Dean Switch (přepínání kanálu)
  • Purged effluent splitters (děliče toku vzorku)

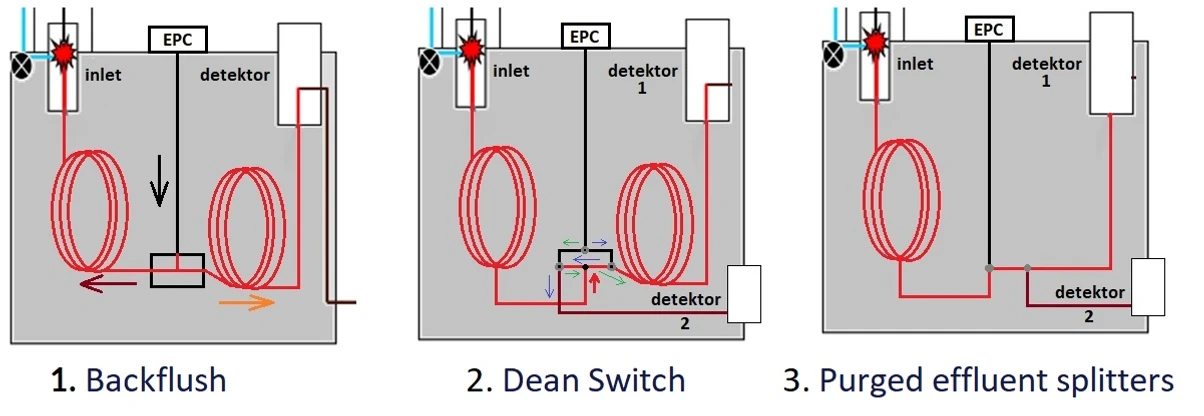

HPST: Agilent CFT úpravy toku vzorku: 1. Backflush, 2. Dean Switch, 3. Purged effluent splitters

Backflush

  • Obrácení toku vzorku pomocí přidaného modulu EPC v děliči toku po té, co děličem prošel poslední analyt zájmu
  • Ochrana kolony před zanesením méně těkavými látkami
  • Zkrácení délky analýzy
  • Výměna kolony bez zavzdušnění MS

Backflush - aplikace

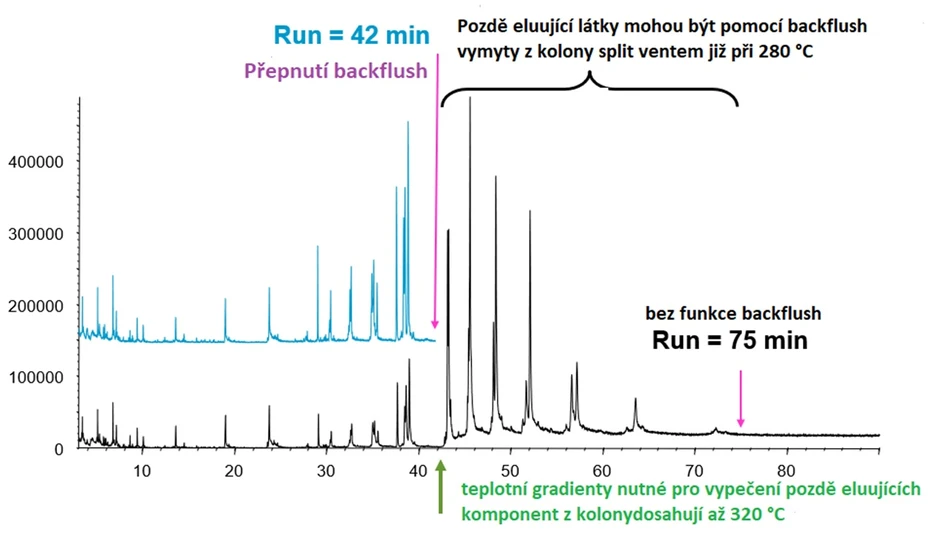

HPST: GC analýza extraktu mléka s využitím backflush

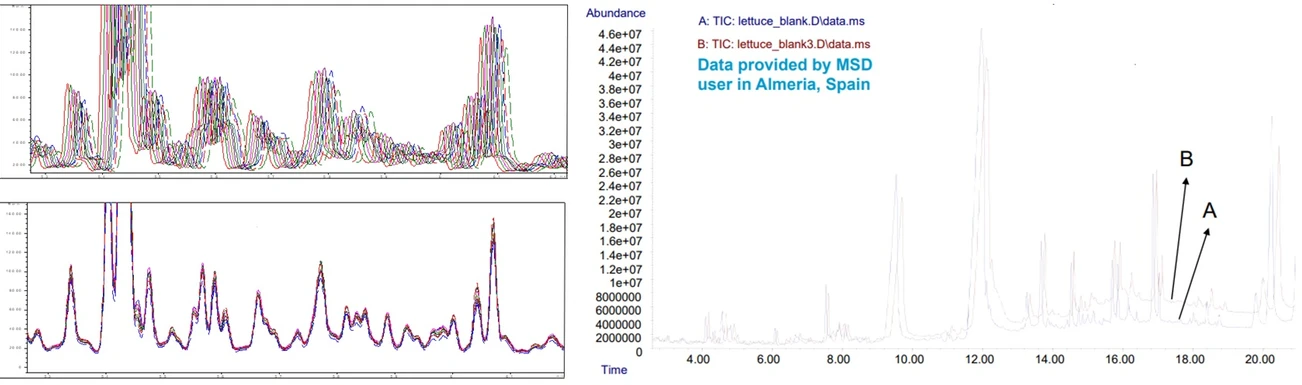

  • Analýza PCB v rybím oleji, záznam ECD detektoru a vliv matricových efektů na změnu retenčních časů
  • Posun retenčních časů
  • Zvýšení pozadí

HPST: Analýza PCB v rybím oleji pomocí GC-ECD

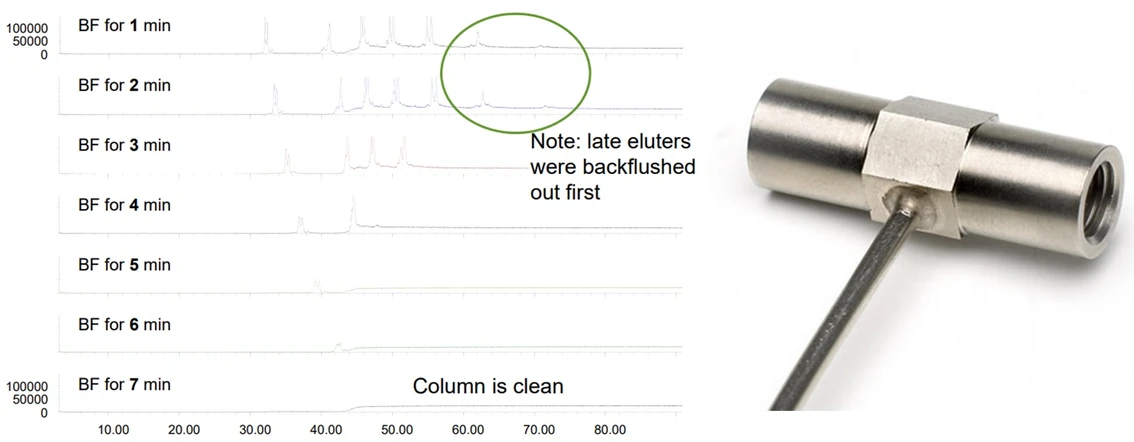

  • Postupný efekt čištění kolony s prodlužující se délkou trvání backflush

HPST: Čištění GC koloný pomocí zpětného proplachu (backflush)

Dean Switch

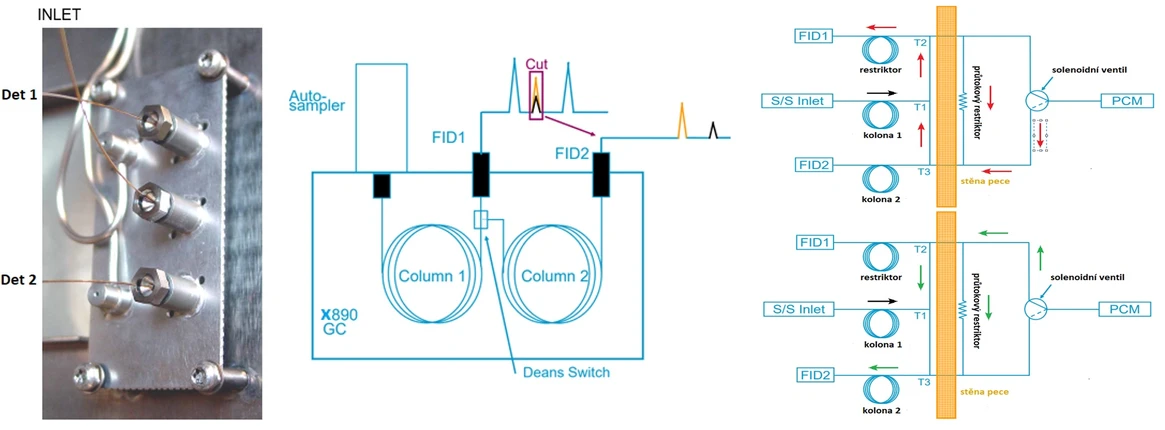

  • „Heart cutting“ – jednoduchá 2D chromatografie, složité vzorky, úzký výsek analytů zájmu

HPST: Agilent Dean Switch pro „Heart cutting“ - jednoduchou 2D chromatografii

  • Princip dělení, střídání toku vzorku

HPST: Princip fungování Agilent Dean Switch střídáním toku vzorku

Dean Switch - aplikace

  • Stanovení ETBE (biolíh/etyltercbutyleter) v benzínu + Backflush
  • Ethyl Terc Butyl Ether (ETBE). Jeho přidáním do benzinu se zlepšuje spalování a naopak snižuje takzvaná uhlíková stopa

HPST: Stanovení ETBE (biolíh/etyltercbutyleter) v benzínu pomocí GC Dean Switch - Backflush

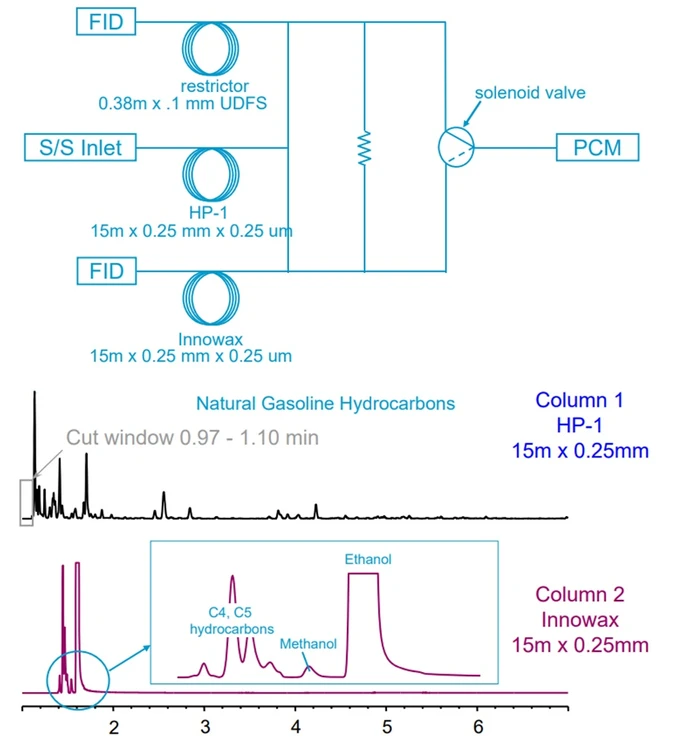

  • Stanovení čistoty denaturovaného palivového ethanolu
  • Ethanol původem z fermentace a destilace biomasy, „denaturovaný“ 2-5% přídavkem benzínu
  • Stanovení čistoty vzhledem k obsahu methanolu

HPST: Stanovení čistoty denaturovaného palivového ethanolu s využitím Dean Switch

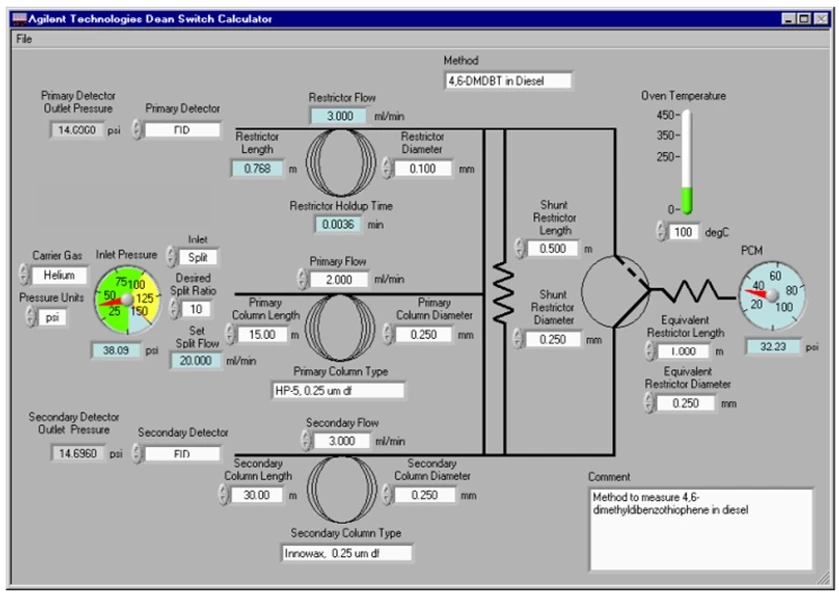

Dean Switch - kalkulátor

Výpočet jednotlivých parametrů před fyzickou úpravou/konfigurací systému.

HPST: Agilent Dean Switch - kalkulátor

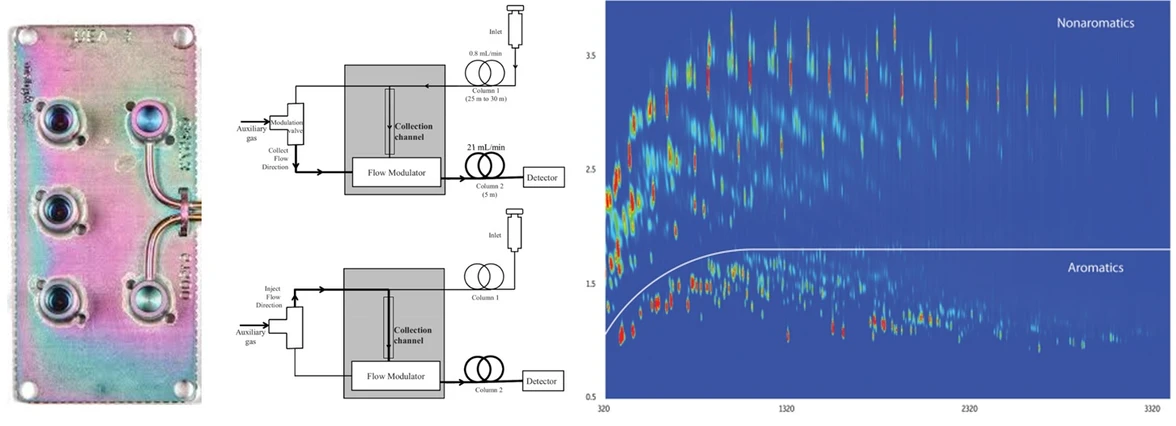

Flow Modulator (GCxGC)

Flow Modulátor pro 2D GC (separace složitých směsí uhlovodíků na základě těkavosti x polarity)

HPST: Agilent Flow Modulátor pro 2D GC

Děliče toku (dvou, tří-cestné)

  • Dělí tok vzorku do dvou, či tří detektorů, pro srovnání odezvy či stanovení detekčně specifických sloučenin
  • Ve spojce se vzorek dělí dle odporu koncovek, který činí vždy součin jejich délky a vnitřního průměru

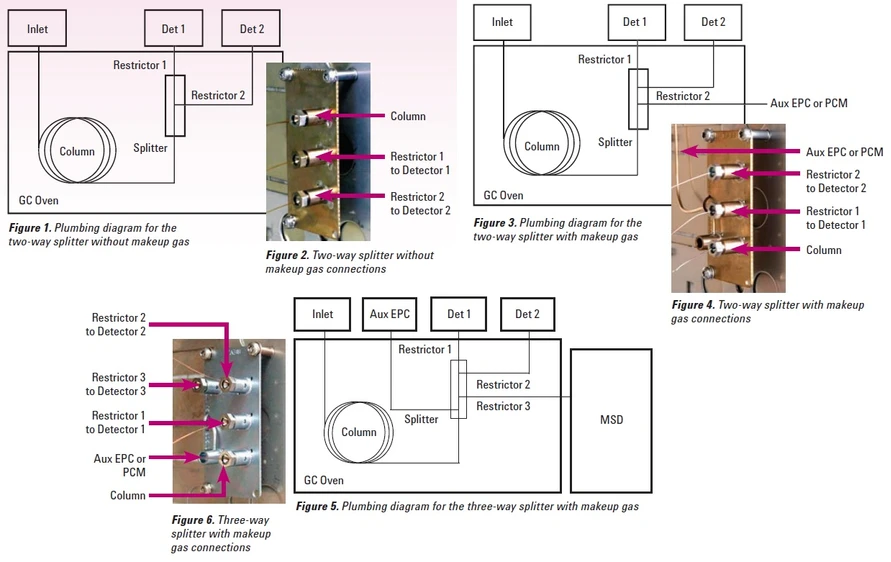

HPST: Děliče toku (dvou, tří-cestné) od Agilent Technologies

Děliče toku (dvou, tří-cestné) - aplikace

  • Dělí tok vzorku do dvou, či tří detektorů, pro srovnání odezvy či stanovení detekčně specifických sloučenin
  • Ve spojce se vzorek dělí dle odporu koncovek, který určují vždy jejich délky, vnitřní průměr, tloušťka stacionární fáze, volba nosného plynu, teplota okolí

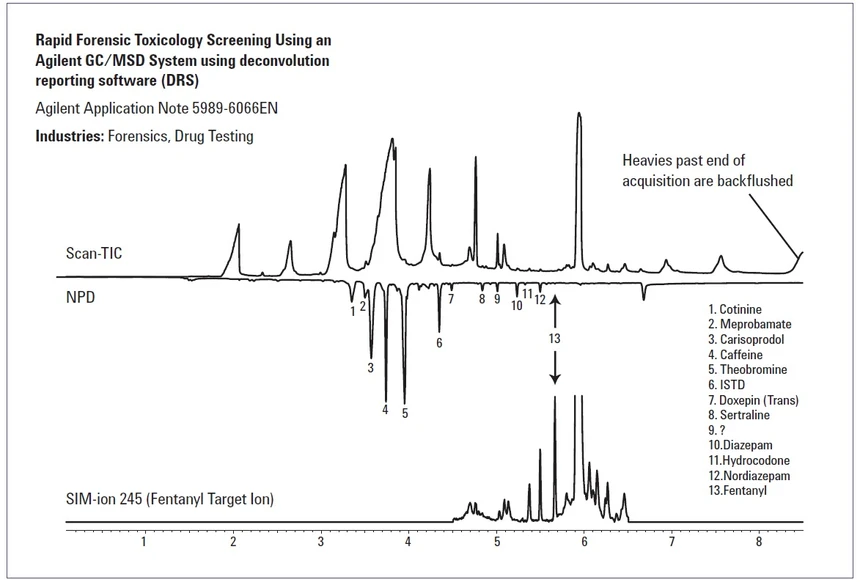

HPST: Chromatogram GC screeningu vzorků krve

HPST: Detekce neznáme látky pomocí GC signálu nenalezeného v TIC záznamu extraktu jahod

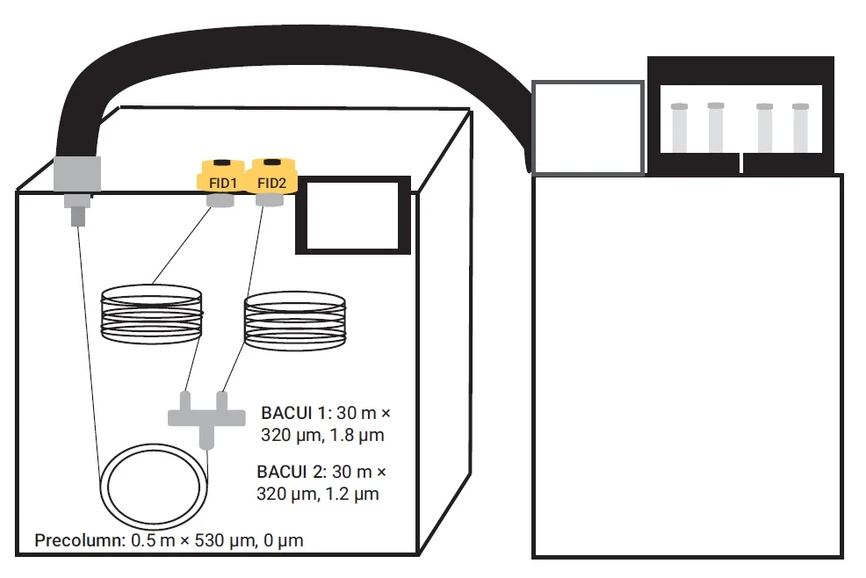

Analýza alkoholu v krvi s využitím systému Agilent HS 8697 a 8890 GC-Dual FID

  • Konfiguraci tvoří inlet, předkolona, rozdělení toku vzorku (unpurged two-way splitter), dvě kolony, dva FID detektory
  • Poměr dělení vzorku odpovídá odporu koncovek, který určují vždy jejich délky, vnitřní průměr, tloušťka stacionární fáze, volba nosného plynu, teplota okolí
  • Možnost separovat složky jednoho nástřiku na dvou odlišných stacionárních fázích

HPST: Konfigurace Headspace/GC/Dual FID systému Agilent pro analýzu alkoholů v krvi

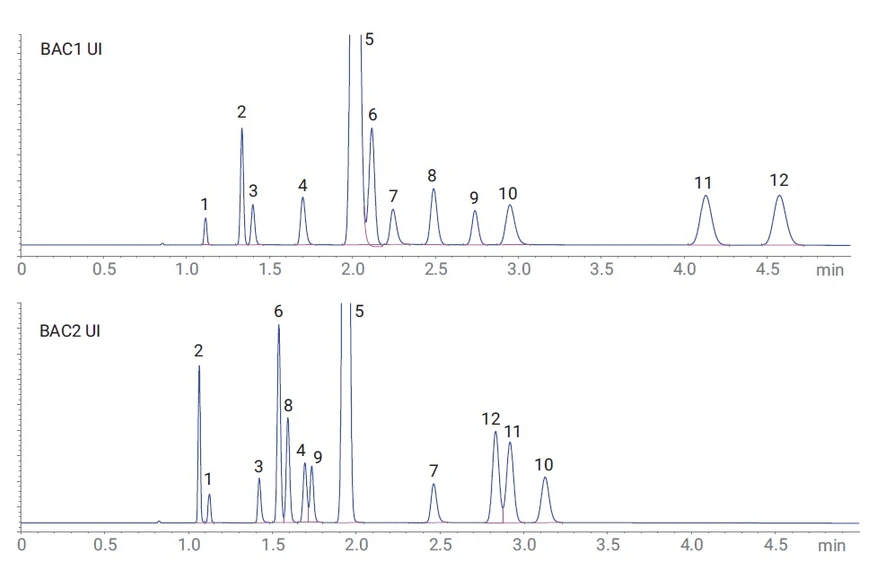

HPST: Chromatogramy analýzy alkoholu v krvi pomocí Agilent Headspace/GC/dual FID

HPST: Výsledky analýzy alkoholu v krvi pomocí Agilent Headspace/GC/dual FID
