Detektor netěsnosti plynů pro GC a GC/MS systémy

St, 28.6.2023
| Originální článek z: Altium
Přenosný detektor netěsnosti, který lze použít k monitorování netěsností jednotlivých spojů nejen v GC a GC/MS systémech, ale také např. u ICP/MS, generátorů a jinde v laboratoři.
Video placeholder
  • Foto: Altium: Detektor netěsnosti plynů pro GC a GC/MS systémy
  • Video: Agilent Technologies: Agilent CrossLab CS Electronic Leak Detector and ADM Flow Meter Cartridge System

Detektory netěsnosti jsou důležitou součástí všech provozů, kde se vyrábí nebo používají plyny. Doporučují se rovněž pro laboratoře, kde se denně používají drahé vysoce čisté plyny jako např. helium nebo vodík, které mohou navíc představovat bezpečnostní riziko, pokud by docházelo k jejich nekontrolovanému úniku. Proto se jako vhodné řešení nabízí přenosný detektor netěsnosti, který lze použít k monitorování netěsností jednotlivých spojů v GC a GC/MS systémech.

Agilent takový typ detektoru nabízí k pravidelnému monitoringu netěsnosti všech běžně používaných plynů v laboratořích pro GC a GC/MS přístroje jako např. helium, vodík, dusík atd. Díky novému dizajnu lze nyní jen prostou výměnou řídicí jednotky změnit funkci přenosné jednotky z detektoru netěsnosti na průtokoměr. Tento jednoduchý a zároveň přesný detekční systém můžete využít v laboratoři, pokud zde provozujete také LC/MS nebo třeba ICP-MS techniku.

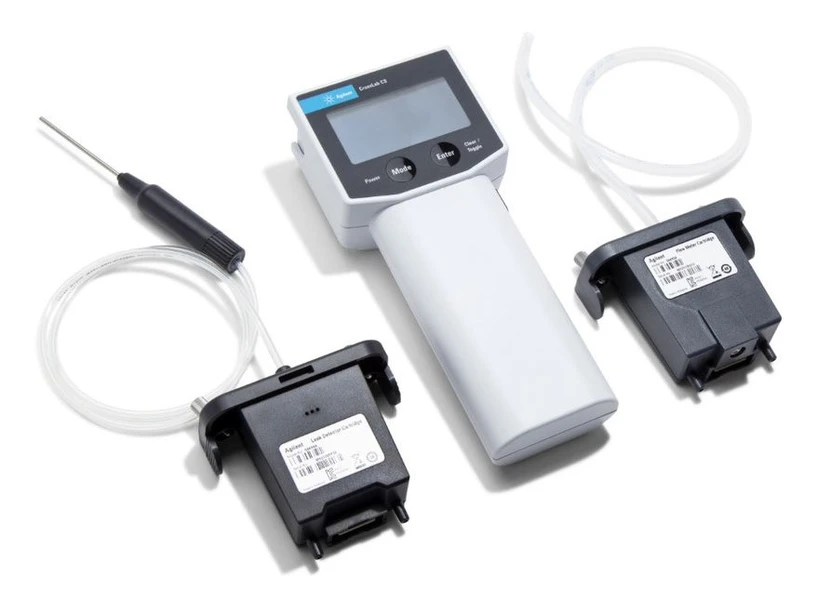

Altium: Agilent CrossLab Cartridge System pro detekci netěsností a měření průtoku

Souhrn důležitých charakteristik:
  • rychlost odezvy pod 2 sekundy
  • citlivost 0,003 ml/min (helium)
  • OLED displej
  • hlasitost tónu 49,9 dB při detekci netěsnosti
  • možnost jednoduché a rychlé změny systému z detektoru netěsnosti na průtokoměr
  • hmotnost: 420 g
  • rozměry: 201 mm x 88 mm x 48 mm
  • napájení: 3 alkalické baterie typu AA nebo USB
  • provozní teplota 0 – 45°C

Katalogová čísla k objednání:

  • G6691A: CrossLab CS ADM Flow Meter

  • G6692A: ADM Flow Meter cartridge

  • G6693A: CrossLab CS Electronic Leak Detector

  • G6694A: Electronic leak detector cartridge only

  • G6699A: CrossLab CS bundle: ADM Flow Meter and Electronic Leak Detector—includes 1 handheld unit, 2 cartridges, and a FREE carrying case

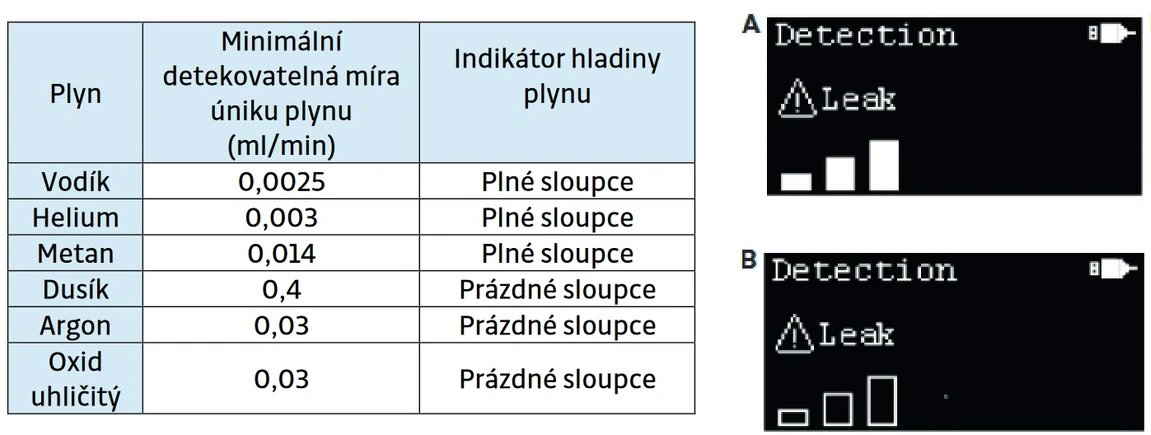

Altium: Limity detekce a zobrazení na displeji detektoru netěsnosti plynů Agilent Technologies

Na displeji se objeví plné nebo prázdné sloupce v závislosti na tom, zda je tepelná vodivost plynu vyšší nebo nižší než pro vzduch, jak je uvedeno na obrázku.

Tepelná vodivost (mW/m*K) některých plynů při teplotě 0°C a atmosférickém tlaku 1 atm
  • Vodík: 168,2
  • Helium: 142,2
  • Neon: 46,5
  • Metan: 30,2
  • Kyslík: 26,7
  • Vzduch: 24,1
  • Dusík: 24,0
  • Etan: 18,0
  • Etylen: 16,4
  • Argon: 16,3
  • Oxid uhličitý: 14,5
  • Krypton: 8,7
  • Xenon: 5,2

!!! Upozornění: detektor nelze používat pro měření netěsnosti korozivních plynů, jako např. amoniak. Hrozí poškození zařízení!

Velkou výhodou nového dizajnu detektoru netěsnosti je, že ho můžeme použít také pro měření průtoku, pokud vyměníte měřicí jednotku netěsnosti G6694A za jinou měřicí jednotku, která je schopna detekovat průtok G6692A.

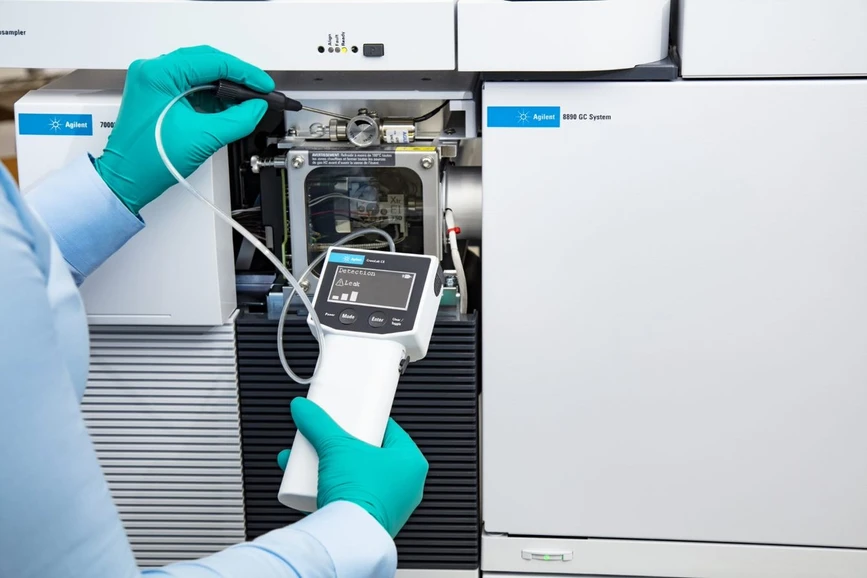

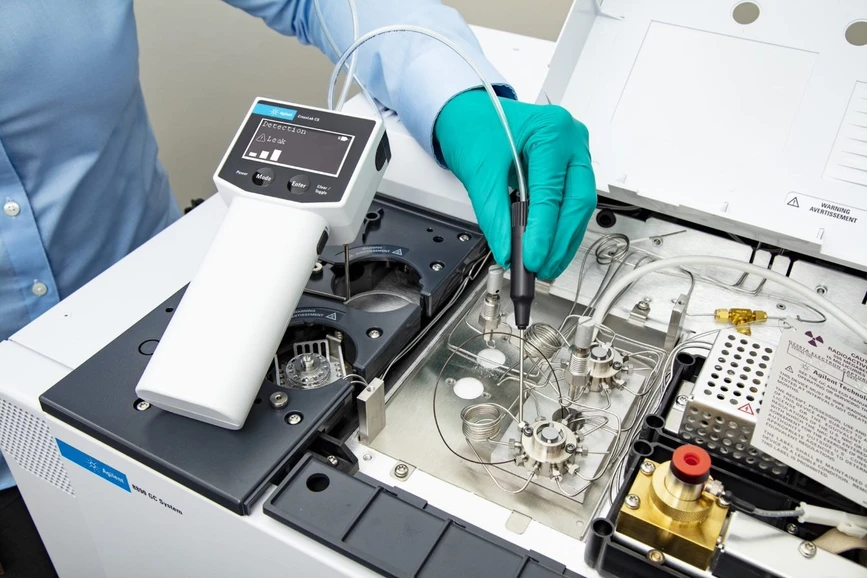

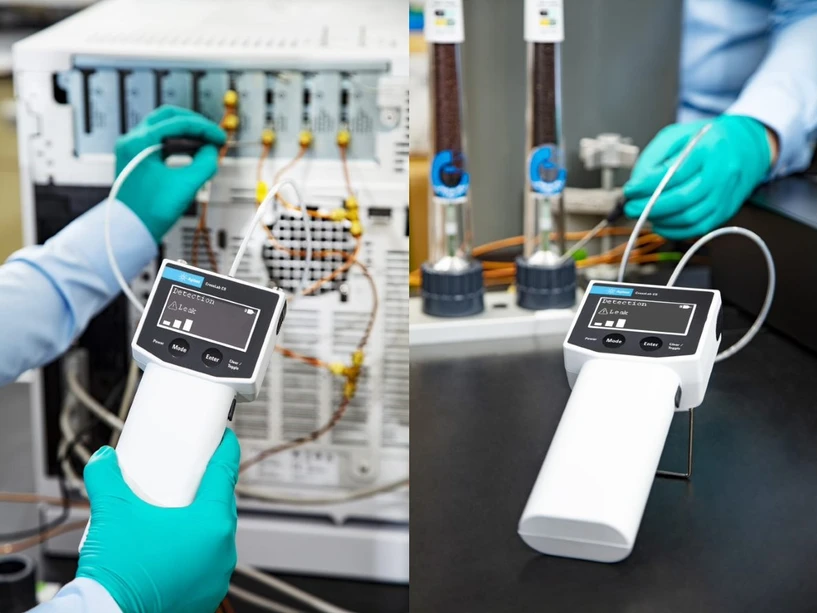

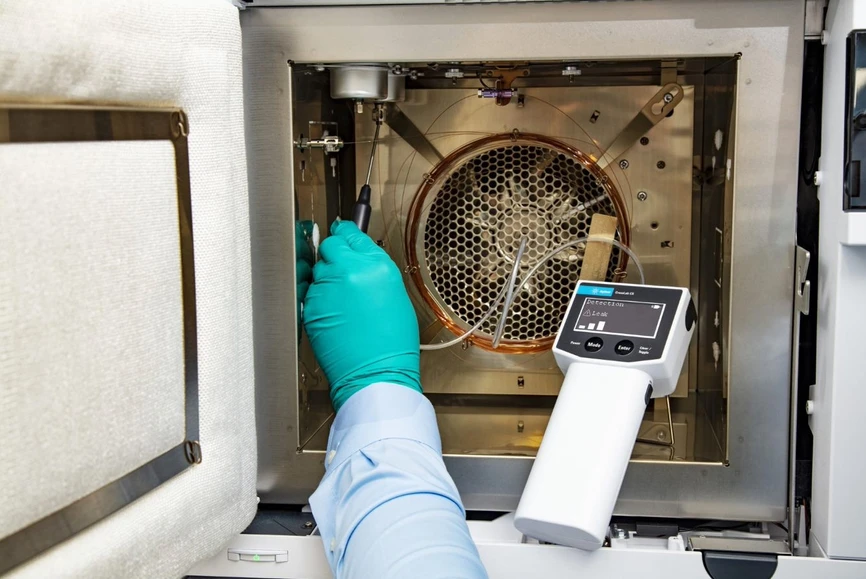

Altium: Detekce netěsností v plynové chromatografii pomocí Agilent CrossLab Cartridge Systému

Altium: Detekce netěsností v plynové chromatografii pomocí Agilent CrossLab Cartridge Systému

Altium: Detekce netěsností v plynové chromatografii pomocí Agilent CrossLab Cartridge Systému

Altium: Detekce netěsností v plynové chromatografii pomocí Agilent CrossLab Cartridge Systému

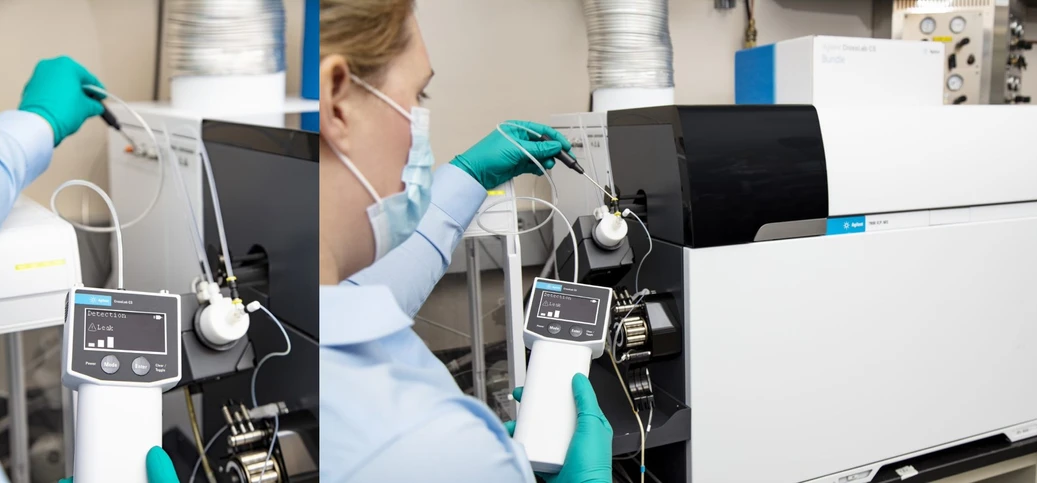

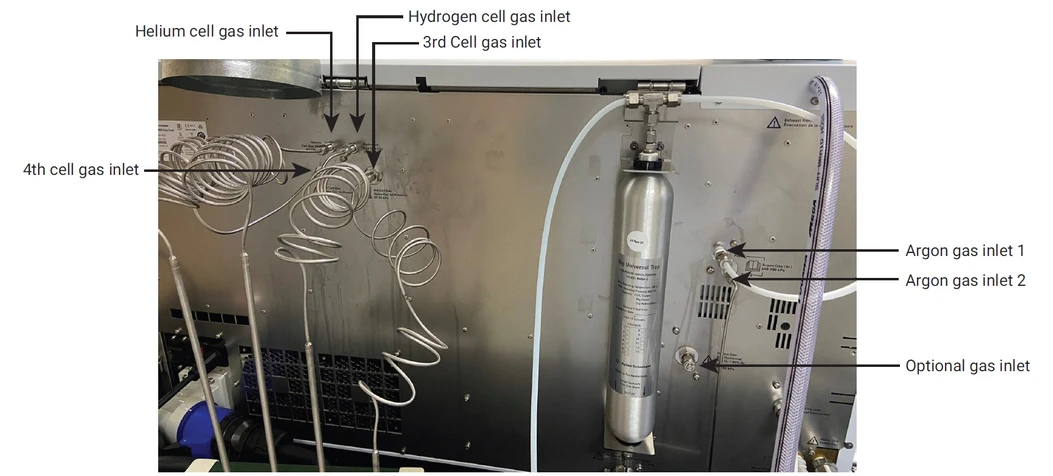

Altium: Detekce netěsností pro ICP-MS pomocí Agilent CrossLab Cartridge Systému

Altium: Detekce netěsností pro ICP-MS pomocí Agilent CrossLab Cartridge Systému
