Agilent 8850, PDHID a LUMA detektory (D. Sander)

• Přednášející: Daniel Sander (Produktový specialista, Altium International s.r.o.)

V rámci novinek a trendů plynové chromatografie Vám přiblížíme nový, prostorově úsporný chromatograf Agilent 8850.

Přiblížíme stopové analýzy permanentních plynů pomocí PDHID detektoru.

Vzhledem k tomu, že trendem jsou nové, citlivější způsoby detekce, zmíníme i LUMA detektor, jako zajímavou alternativu hmotnostní spektrometrie, či Discovir-GC, kombinaci plynové chromatografie s FTIR detekcí.

Agilent 8850 plynový chromatograf (GC)

Jednokanálový GC systém 8850 nabízí výkon, inteligenci a spolehlivost GC 8890 při zhruba poloviční velikosti. 8850 GC Systém je nejkompaktnější vysoce výkonný stolní GC na trhu.

• Úspora prostoru (1/2 objemu modelů 8860, 8890)
• Úspora energie (o 30% nižší spotřeba energie)
• Úspora času (rychlejší ohřev, chlazení prostoru pece)
• Technické specifikace modelu 8890 (LCD displej, inteligentní funkce, spec. limity)

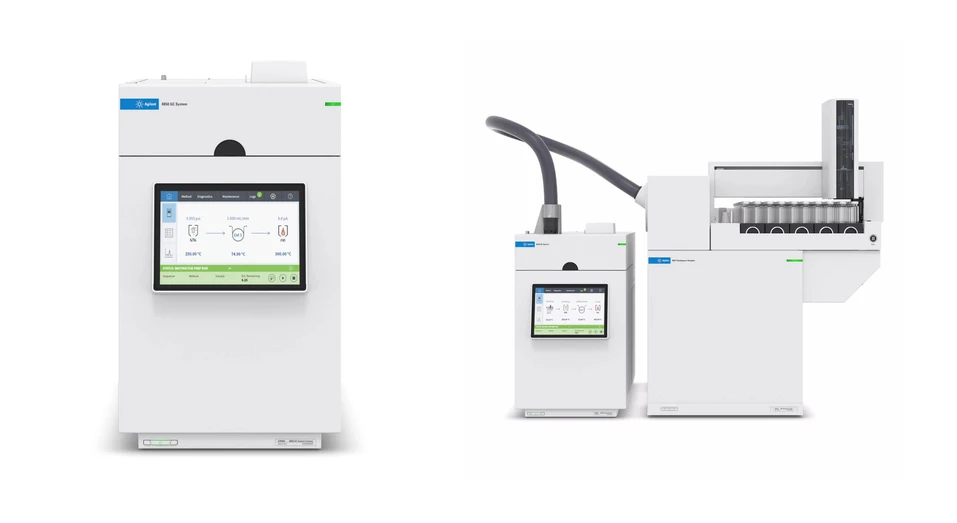

Altium International: Novinka na trhu - Agilent 8850 plynový chromatograf (GC)

• Úspora prostoru (1/2 objemu modelů 8860, 8890)
• Úspora energie (o 30% nižší spotřeba energie)
• Úspora času (rychlejší ohřev, chlazení prostoru pece)
• Technické specifikace modelu 8890 (LCD displej, inteligentní funkce, spec. limity)

Stanovení čistoty aromatických rozpouštědel (ASTM D7504)

• publikace 5994-7409EN
• Monitoring procesu syntézy, QA produktu
• S/SL – WAX kolona - FID
• Základní jednocyklické aromatické látky
• Agilent první uvedl jednotnou metodu (publikace 5988-3741)

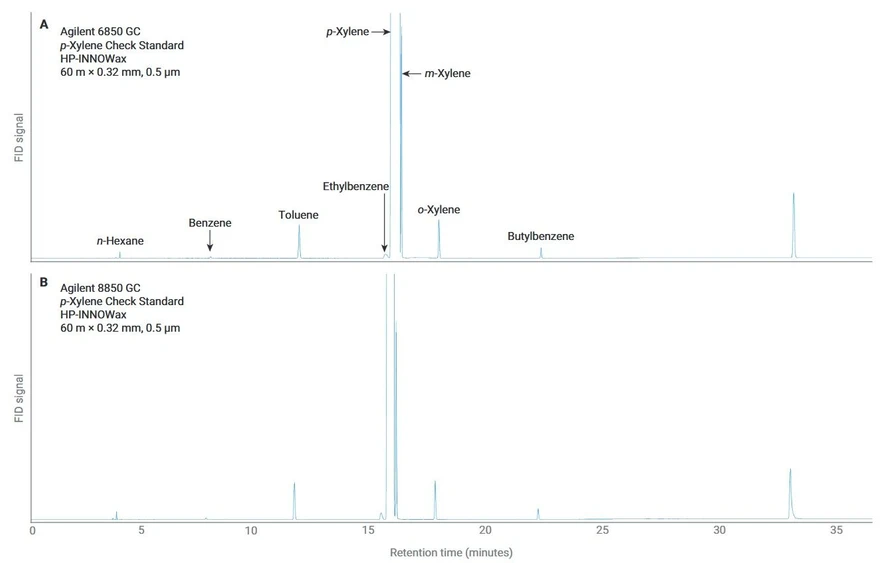

Altium: Srovnání D7504 mezi Agilent 6850 a 8850 (He, HP-INNOWax 60m – 35 min)

• Method Translator (OL CDS Workstation, MassHunter)
• Změna nosného plynu (He -> H2)
• Změna kolony (20m x 0.18mm x 0.18μm místo 60m x 0.32mm x 0.5μm)

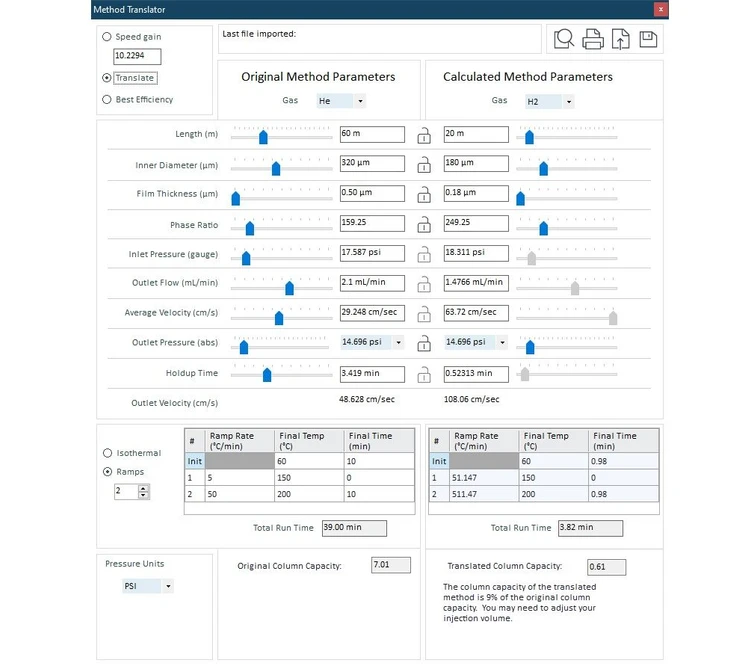

Altium International: Agilent method translator

Agilent 8850 GC

Výhody

• GC pro jednu kolonu/metodu (bez nutnosti měnit kolonu)
• Málo prostoru v laboratoři
• Náhrada modelu 6850
• Zvýšení produktivity FID/TCD metod

Nevýhody

• GC dvoukanál (z vícero důvodů)
• Výhled ECD, MSD, NCD, … detekce
• Capillary Flow Technology prvky
• 2+ ventilové konfigurace

Aplikace a literatura

• The Analysis of Monocyclic Aromatic Hydrocarbons by ASTM D7504 on the Agilent 8850 GC System (Aplikace | 2024)
• Residual Solvents Analysis for the Pharmaceutical Industry Using the Agilent 8697 Headspace Sampler and 8850 GC-FID System (Aplikace | 2024)
• Method Translation for the Analysis of Vanilla Extracts Using an Agilent 8850 GC System with Helium Conservation Module for Carrier Gas Switching (Aplikace | 2024)

PDD detektor

• Pulsed Discharge Detector (výboj v He, plasma, UV ionizující z.)
• Nelze detekovat He a Ne
• Konstantní výkon, nenáročná údržba (bez ch. reakce v cele, odolný materiál)
• Destruktivní detektor
• Vícero operačních módů (HID, Ar-PID, Kr-PID, Xe-PID, ECD)
• Detekce permanentních plynů na ppb úrovni (výboj v He, plasma, UV ionizující z.)
• ECD mód umožňuje detekci halogenovaných sloučenin (delší životnost, srovnatelná citlivost, není zářič)
• Plně integrovaný do FW Agilent GC (ovládaný SW OL Workstation)

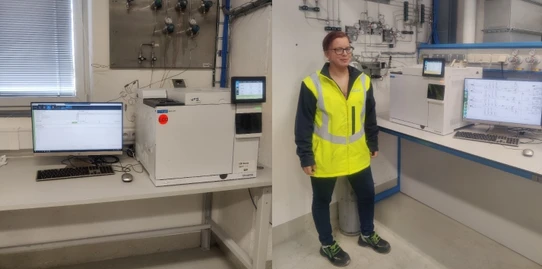

• 3 instalace (CDV, Linde, VŠCHT)
• Nečistoty ve vodíku, SF6 ve vzduchu (stopové analýzy)

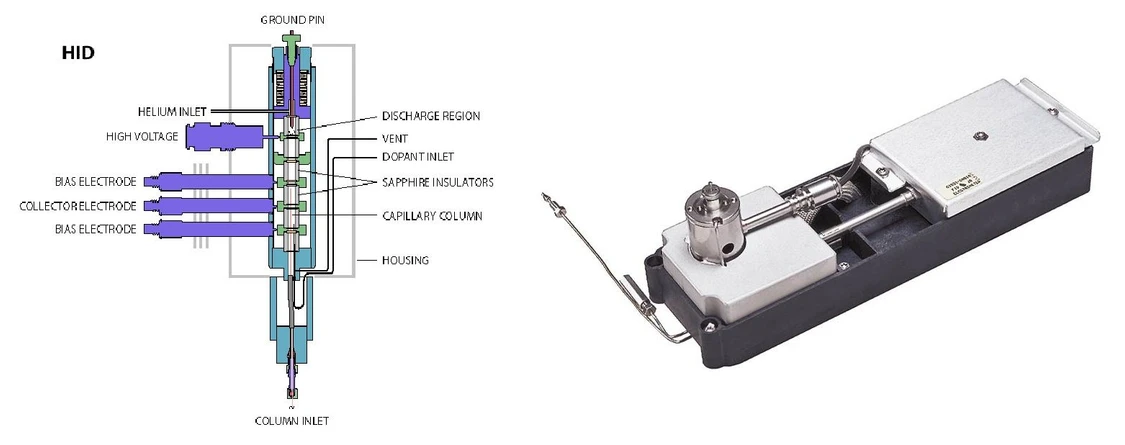

Altium International: PDD detektor pro GC

Aplikace

• Nečistoty ve vodíku (PDHID mód; jednotky ppb)
• SF6 ve vzduchu (ECD mód; desítky ppt)
• Vinylchlorid v dusíku (Ar-PID mód; objemový dusík nedetekován)

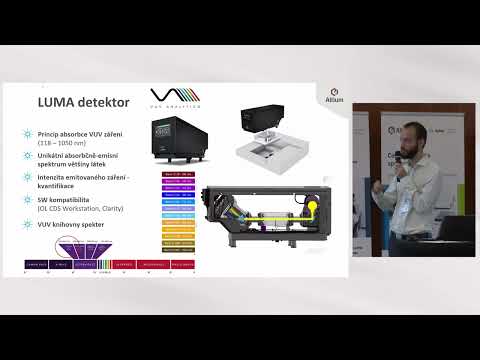

LUMA detektor

• Princip absorbce VUV záření (118 – 1050 nm)
• Unikátní absorbčně-emisní spektrum většiny látek
• Intenzita emitovaného záření - kvantifikace
• SW kompatibilita (OL CDS Workstation, Clarity)
• VUV knihovny spekter

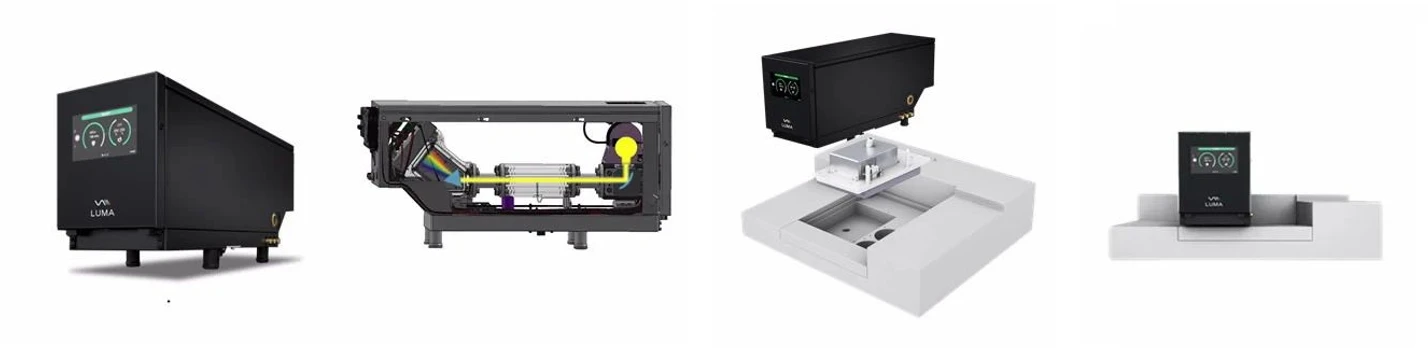

Altium International: LUMA detektor pro GC

• Nelze detekovat H₂, He, Ar
• Vysoká citlivost (50 – 150 ppb)
• Stanovení H₂0
• Modely Agilent 8890, 7890, 6890
• Procesní aplikace/Real time monitoring
• Identifikace koelujících izomerů

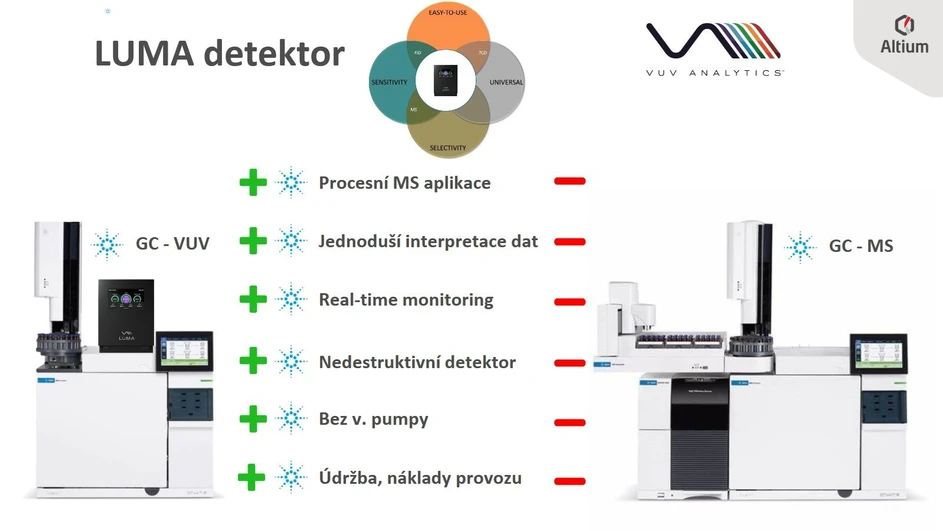

Altium International: Porovnání GC LUMA detektor s GC-MS Agilent Technologies

Agilent analyzéry

• Ventilové konfigurace 8890
• Analýzy směsí permanentních plynů do 10 min
• Včetně metody Agilent
• Analyzér rafinérského plynu, zemního plynu, TOGA
• RGA analyzér

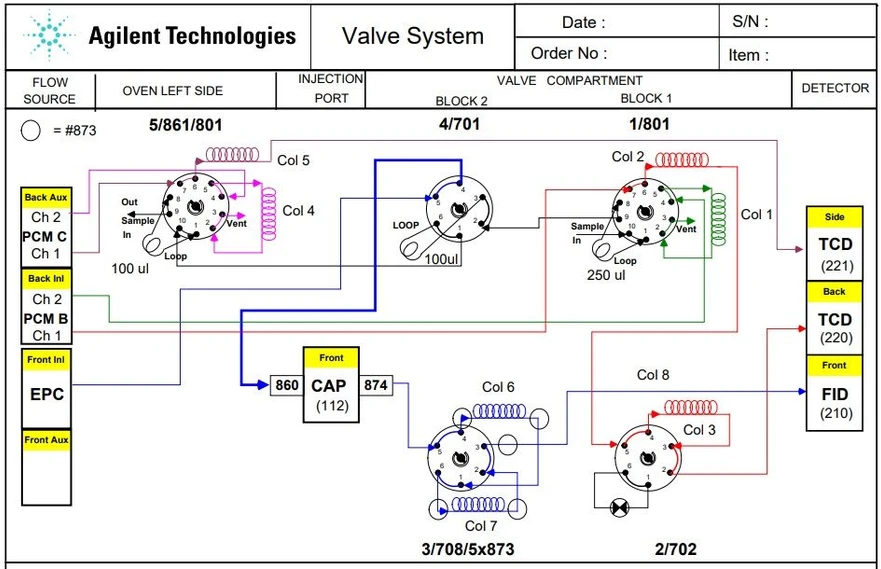

Altium International: Agilent GC RGA analyzér

SRA Instruments

• Procesní chromatografy (Agilent 990 Micro)
• uPGC 990 (nečistoty v palivových směsích, zemní plyn, bioplyn, biometan, vodík)
• CDS Soprano (procesní i laboratorní funkce pro 8890)
• ATEX certifikace (procesní i laboratorní funkce)
• Stanovení zemního plynu s obsahem až 25% H₂ (komunikační protokoly Modbus, Profibus)
