Zpracování GC-MS dat s přesnou hmotností v prostředí NIST 26 Chromatogram

NIST 26 přináší integrované prostředí pro zpracování chromatografických dat, které v rámci jednoho pracovního postupu kombinuje dekonvoluci, vyhledávání ve spektrálních knihovnách a práci s daty s přesnou hmotností. Na rozdíl od samostatného softwaru AMDIS, který podporuje pouze dekonvoluci nominálních hmotností, nabízí okno Chromatogram v NIST 26 praktické řešení pro zpracování GC-MS dat s přesnou hmotností při zachování výkonných dekonvolučních algoritmů původně vyvinutých pro EI spektra.

Tento průvodce vysvětluje, jak zpracovávat GC-MS datové soubory s přesnou hmotností, vyhodnocovat identifikace, kontrolovat kvalitu spekter a vytvářet reporty pomocí okna Chromatogram v NIST 26.

Princip pracovního postupu pro data s přesnou hmotností

Proč bylo potřeba nové řešení

Tradiční dekonvoluce v AMDIS byla navržena pro EI spektra s nominální hmotností a nedokáže přímo zpracovávat vysokorozlišovací data s přesnou hmotností.

Aby bylo možné toto omezení překonat, vyvinul NIST interní pracovní postup, který:

• převádí ionty s přesnou hmotností na zakódované celočíselné hodnoty,
• provádí dekonvoluci pomocí jádra AMDIS,
• převádí zakódované hodnoty zpět na původní hodnoty m/z,
• vytváří dekonvoluovaná spektra s přesnou hmotností vhodná pro vyhledávání ve spektrálních knihovnách.

Díky tomu mohou uživatelé využívat osvědčené dekonvoluční algoritmy AMDIS a současně zachovat informace o přesné hmotnosti v průběhu celé analýzy.

Neočekávaná výhoda

Dalším přínosem tohoto přístupu je zlepšení kvality spekter, zejména u nízko zastoupených složek.

Tento způsob zpracování často poskytuje čistší spektra a lepší obnovu stopových analytů, než bývá běžné u tradičních postupů zpracování dat s přesnou hmotností.

Než začnete

Doporučené znalosti

Před zahájením práce by měl být uživatel obeznámen s:

• konfigurací okna Chromatogram v NIST 26,
• základní navigací v softwaru,
• principy vyhledávání ve spektrálních knihovnách,
• základy dekonvoluce.

Doprovodný materiál rovněž doporučuje prostudovat návod ke konfiguraci a navigaci v prostředí NIST 26 ještě před zahájením práce s daty s přesnou hmotností.

Samostatný AMDIS vs. Chromatogram Window v NIST 26

Samostatný AMDIS je nadále k dispozici a nabízí například:

• více knihovních shod pro jeden chromatografický pík,
• porovnání dvou chromatografických souborů,
• analýzu rozdílů mezi datovými soubory.

Zpracování dat s přesnou hmotností je však dostupné pouze prostřednictvím integrovaného pracovního postupu v okně Chromatogram NIST 26.

Krok 1 – Konfigurace pracovního prostředí

Před zahájením zpracování dat:

• zvolte vhodný režim zpracování (EI nebo Tandem),
• nastavte všechny požadované parametry,
• uložte konfigurační soubor (*.ini).

Uložené konfigurace umožňují rychlé přepínání mezi pracovními postupy optimalizovanými pro různé typy vzorků a analytické aplikace. NIST navíc dodává několik přednastavených konfiguračních souborů.

Krok 2 – Načtení GC-MS souboru s přesnou hmotností

Pro zahájení analýzy:

• zvolte možnost Analyze EI High Resolution Input File,
• vyberte odpovídající formát souboru.

Podporované formáty zahrnují:

• CDF,
• JDX soubory s přesnou hmotností,
• další formáty specifické pro jednotlivé výrobce podporované NIST 26.

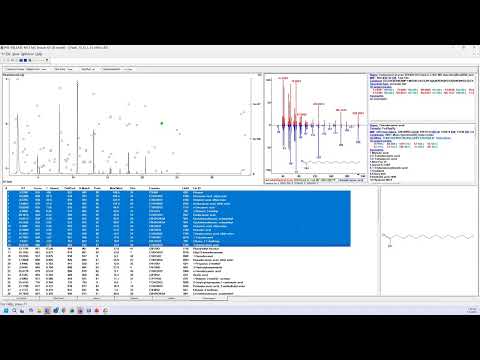

Ve videu je jako vstupní soubor použit CDF soubor s přesnou hmotností.

Krok 3 – Výběr knihoven

NIST 26 umožňuje současné vyhledávání ve více spektrálních knihovnách.

Mezi běžně používané knihovny patří:

• MainLib,
• RepLib,
• knihovny Wiley,
• uživatelské knihovny.

Během jedné analýzy lze prohledávat několik knihoven současně.

V demonstračním videu byly použity pouze knihovny MainLib a RepLib dodávané s NIST 26.

Krok 4 – Optimalizace slučování skenů

Datové soubory s přesnou hmotností často obsahují více skenů, než je pro efektivní dekonvoluci skutečně potřeba.

NIST automaticky odhaduje optimální počet skenů, které mají být sloučeny.

Výhody tohoto postupu:

• snížení datové složitosti,
• rychlejší zpracování,
• lepší výsledky dekonvoluce.

Uživatel může zvolit:

• Maximum Processing,
• Moderate Processing,
• Fastest Processing.

Režim Maximum poskytuje nejdůkladnější analýzu, ale u velmi složitých vzorků může vyžadovat delší dobu zpracování.

Krok 5 – Zpracování dat

Po dokončení konfigurace:

• spusťte analýzu,
• nechte software provést dekonvoluci a vyhledávání ve spektrálních knihovnách,
• zkontrolujte seznam nalezených složek.

Výsledná tabulka obsahuje například:

• retenční časy,
• knihovní shody,
• match faktory,
• relativní abundance,
• identifikace ze spektrálních knihoven.

Krok 6 – Zlepšení vizualizace pomocí logaritmického zobrazení

Komplexní chromatogramy často obsahují velké množství nízko zastoupených píků, které jsou při lineárním zobrazení obtížně viditelné.

Pro lepší vizualizaci:

• otevřete nastavení zobrazení,
• změňte škálu abundance z Linear na Log.

Výhody:

• lepší viditelnost stopových složek,
• snazší kontrola oblastí blízko základní linie,
• jednodušší identifikace drobných nečistot.

Tento přístup je velmi užitečný například v environmentální analýze, forenzní chemii, metabolomice nebo při analýze aromat.

Krok 7 – Seřazení složek podle relativní četnosti

Efektivní strategií je začít hodnocení od nejvýznamnějších složek.

Postup:

• seřaďte výsledkovou tabulku podle Relative Abundance,
• nejprve zkontrolujte hlavní složky,
• následně pokračujte ke složkám s nižší abundancí.

Tento přístup umožňuje rychlé posouzení složení vzorku a kvality dat.

Krok 8 – Výběr zajímavých složek

NIST 26 nabízí velmi flexibilní nástroje pro výběr komponent.

Nejběžnější metody:

• Shift + kliknutí pro souvislý rozsah,
• Ctrl + kliknutí pro jednotlivé položky,
• filtrování podle prahu abundance.

Ve videu byly vybrány všechny složky s relativní abundancí vyšší než 1 %.

Následně lze:

• vytvořit zkrácený pracovní seznam,
• zaměřit se pouze na relevantní sloučeniny,
• vyřadit rozpouštědla a známé kontaminanty.

Krok 9 – Systematická kontrola výsledků

Po vytvoření seznamu komponent:

• seřaďte výsledky podle retenčního času,
• procházejte složky od nejnižšího k nejvyššímu retenčnímu času,
• používejte šipky na klávesnici pro rychlý pohyb v seznamu.

U každé složky kontrolujte:

• retenční chování,
• knihovní shody,
• kvalitu spektra,
• soulad s očekávaným složením vzorku.

Zvláště užitečné je tzv. butterfly zobrazení v pravém horním panelu, které umožňuje rychlé porovnání neznámého spektra s knihovním spektrem.

Krok 10 – Hodnocení kvality pomocí filtrů

Výsledky lze dále zpřesnit pomocí filtrů:

• Filter Score,
• Max2Med,
• Merge Duplicates,
• Best Hits.

Parametr Max2Med

Definice:

Maximální abundance ÷ medián abundance dotazovaného spektra

Obecné doporučení:

• nízké hodnoty znamenají vyšší spolehlivost spektra,
• spolehlivost klesá, pokud se hodnota Max2Med blíží 10.

Sledování tohoto parametru pomáhá odhalit problematické nebo nekvalitní knihovní shody.

Krok 11 – Ověření identifikace pomocí MS Interpreter

Pro detailnější validaci:

• klikněte pravým tlačítkem na složku ve výsledkovém seznamu,
• zvolte Send to MS Interpreter.

Důležité upozornění

Pokud chcete zachovat práci s přesnými hmotnostmi, nespouštějte MS Interpreter přímo z panelu nástrojů.

Příkaz musí být spuštěn ze seznamu výsledků.

Co nabízí MS Interpreter

Software porovnává:

• fragmentové ionty s přesnou hmotností,
• knihovní spektrum,
• navrženou molekulovou strukturu.

Uživatel může kontrolovat:

• přiřazení fragmentů,
• sumární vzorce,
• hmotnostní chyby,
• odchylky v jednotkách ppm.

Ve videu jsou například prezentovány chyby fragmentů kolem 1,4 ppm, což představuje velmi dobrou shodu mezi experimentálními a teoretickými hodnotami.

Takový výsledek poskytuje silnou podporu správnosti navržené identifikace.

Krok 12 – Export výsledků do Excelu

Po dokončení výběru složek:

• označte požadované položky,
• klikněte pravým tlačítkem,
• zvolte Copy Selected Hits to Clipboard,
• vložte data přímo do Excelu.

Exportované výsledky lze:

• sdílet se zákazníky,
• použít v projektových reportech,
• archivovat pro dokumentaci,
• dále statisticky zpracovávat.

V doprovodném materiálu je demonstrován export všech složek s relativní abundancí vyšší než 1 %.

Doporučené postupy

• Před reportováním vždy ručně zkontrolujte spektra.
• Pro vyhledávání stopových složek používejte logaritmické zobrazení abundance.
• Kritické identifikace ověřujte pomocí MS Interpreter.
• Sledujte hodnoty Max2Med jako indikátor kvality spektra.
• Ukládejte konfigurace pro opakované použití.
• Při závěrečné kontrole využívejte řazení podle retenčního času.
• Do reportů zahrnujte pouze ověřené identifikace.

Závěr

Okno Chromatogram v NIST 26 představuje efektivní řešení pro zpracování GC-MS dat s přesnou hmotností. Kombinuje vysokorozlišovací hmotnostní data s dekonvolucí AMDIS a integrovaným vyhledáváním ve spektrálních knihovnách. Tento pracovní postup zjednodušuje identifikaci složek, zlepšuje detekci analytů o malé koncentraci, umožňuje validaci pomocí MS Interpreter a nabízí flexibilní možnosti reportování. Pro laboratoře pracující s vysokorozlišovacími GC-MS daty představuje významný krok vpřed oproti tradičním samostatným dekonvolučním nástrojům.
