<h3>Obsah</h3>
<ol>
<li>O nás</li>
<li>Úvod do FTIR spektroskopie</li>
<li>Kompaktní FTIR spektrometry ALPHA II</li>
<li>Úvod do Ramanovy spektrometrie</li>
<li>Ruční Ramanův spektrometr BRAVO</li>
</ol>
<h3>BRUKER Optics</h3>
<ul>
<li>Ettlingen, Německo</li>
<li>Od roku 1974</li>
<li>Od vědeckých až po rutinní přístroje</li>
<li>Priority: kvalita, inovativnost, flexibilita</li>
</ul>
<h5>Nejinovativnější výrobce v oblasti FTIR a Ramana</h5>
<ul>
<li>FT-IR spektrometry (ALPHA II, INVENIO, VERTEX)
</li>
<li>FT-IR mikroskopy (LUMOS II, HYPERION II)
<ul>
<li>Kombinace FTIR a optické mikroskopie</li>
</ul>
</li>
<li>Ramanovy (mikro)spektrometry (BRAVO, MultiRAM, SENTERRA II, RamanScope)
</li>
<li>NIR spektrometry (TANGO, MPA II)
</li>
<li>Procesní spektrometry (MATRIX-MF, MATRIX-F)
<ul>
<li>Online FTIR a NIR monitoring procesů v reálném čase</li>
</ul>
</li>
<li>Analýza plynů a vzdálená analýza (Matrix-MG, OMEGA, EM27, OPS, HI90, SIGIS 2)
<ul>
<li>Dedikované plynné analyzátory (OMEGA, Matrix-MG)</li>
<li>Chemický imaging v reálném čase na dlouhé vzdálenosti (km)</li>
</ul>
</li>
</ul>
<h3>FTIR spektroskopie - úvod</h3>
<h5>Infračervené záření</h5>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Optik_Instruments_Infracervene_zareni_11d7274643/Optik-Instruments-Infracervene-zareni.jpg" alt="Optik Instruments: Infračervené záření"/>
<h5>Infračervené spektrum vody (H₂O)</h5>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Optik_Instruments_Infracervene_spektrum_vody_H_O_c0a579fc91/Optik-Instruments-Infracervene-spektrum-vody-(HO).jpg" alt="Optik Instruments: Infračervené spektrum vody (H₂O)"/>
<h5>Infračervená (IR) spektra:</h5>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_IR_c94f775998/Bruker-IR.jpg" alt="Optik Instruments: nfračervená (IR) spektra"/>
<h3>Výhody FT-IR Spektroskopie</h3>
Osvědčená technika se spolehlivými reprodukovatelnými výsledky
<ul>
<li>ASTM E168 Standard Practices for General Techniques of Infrared Quantitative Analysis
</li>
<li>ASTM E1252 Standard Practice for Obtaining FTIR spectra for Qualitative Analysis
</li>
<li>Použitelné pro většinu látek – tuhé, kapalné, plynné, černé vzorky, pasty, gumy, gely…
</li>
<li>Nedestruktivní analýza
</li>
<li>Minimální až žádná příprava vzorku
</li>
<li>Krátký čas analýzy
</li>
<li>Nízké provozní náklady
</li>
<li>Jednoduché ovládání
</li>
<li>Dlouhá životnost
</li>
</ul>
<h3>FT-IR instrumentace</h3>
<h5>Instrumentace pro laboratoře</h5>
Co laboratoř potřebuje?
<ol>
<li>Flexibilitu – přizpůsobení přístroje svému využití</li>
<li>Dlouhou životnost, nízké náklady</li>
<li>Výkonný systém</li>
</ol>

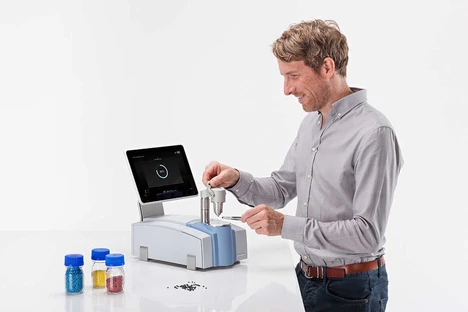

<h4>FRIT spektrometr ALPHA II</h4>
<h4>1. Flexibilita Modulární design</h4>
<ul>
<li>Rutinní aplikace, kontrola kvality, výzkum a vývoj</li>
<li>Modulární design</li>
<li>Transmise/Reflexe/ATR/Difůzní reflexe</li>
<li>Kufr pro přenos</li>
<li>Dotykové PC/notebook</li>
<li>WiFi komunikace s PC</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Optik_Instruments_FRIT_spektrometr_ALPHA_II_Modularni_design_348ddb2df7/Optik-Instruments-FRIT-spektrometr-ALPHA-II-Modularni-design.jpg" alt="Optik Instruments: FRIT spektrometr ALPHA II - Modulární design"/>
<h4>Široké databáze spekter:</h4>
<h5>ATR Complete &gt;26.000 spekter, 50% sleva</h5>
<ul>
<li>Substance classes: polymers, monomers, additives, plasticizer, fillers, building materials, cosmetics, excipients, organic and inorganic chemicals, biochemicals, fibres, proteins, fatty acids, lipids, ingredients, natural products, silicon containing compounds, solvents, pesticides, pollutants, semiconductors, dyes, paints, coatings, food, food additives, minerals, lubricants, surfactants, kidney stones, pharmaceuticals, and drugs
</li>
<li>Široké spektrum doprovodných informací: CAS number, molecular formula, chemical structure, molecular weight for pure chemical substances
</li>
</ul>
<h5>ATR Forensic/ATR polymer</h5>
<ul>
<li>10,000 spekter, 50% sleva</li>
</ul>
<h5>Bruker plus</h5>
<ul>
<li>10,000 spekter za dobrou cenu, chemické, farmaceutické, polymerní a forenzní látky</li>
</ul>
<h5>A stovky dedikovaných knihoven</h5>
<h4>2. Dlouhá životnost, nízké náklady</h4>
<ul>
<li>Robustní kovová skříň
</li>
<li>Diodový kalibrační laser
</li>
<li>Prémiový nelepený ATR krystal
</li>
<li>Prodloužené záruky
<ul>
<li>laser 10 let!</li>
<li>IČ zdroj 5 let!</li>
<li>ATR krystal 10 let!</li>
</ul>
</li>
<li>Nutnost pravidelného seřizování optiky, poruchovost, náchylnost na vibrace
</li>
<li>Bruker používá tzv. permanentně seřízenou optiku odolnou vůči mechanickým vlivům
</li>
<li>Přenos přístroje, robustnost, žádné servisní náklady atd.
</li>
<li>Záruka 10 let na interferometr
</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Robustnost_dlouha_zivotnost_nizke_naklady_de1cdb08c5/Bruker-Robustnost-dlouha-zivotnost-nizke-naklady.jpg" alt="Bruker: Robustnost, dlouhá životnost, nízké náklady"/>
<h4>3. Výkonnost FTIR systému</h4>
<ul>
<li>Poměr signál-ku-šumu ovlivňuje výrazně limity detekce:</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Vykonnost_FTIR_systemu_a2f6aa94a2/Bruker-Vykonnost-FTIR-systemu.jpg" alt="Bruker: Výkonnost FTIR systému"/>
Poměr signál-ku-šumu: 55.000:1!
ALPHA II má o téměř 50% vyšší citlivost oproti jiným kompaktním systémům
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Vykonnost_FTIR_systemu_Signal_vs_sum_27aad0182f/Bruker-Vykonnost-FTIR-systemu-Signal-vs-sum.jpg" alt="Bruker: Výkonnost FTIR systému Signal vs šum"/>
<h5>Další parametry jsou na tom obdobně:</h5>
<ul>
<li>Rozsah: 8.000 - 350 cm¯¹</li>
<li>Přesnost vlnové délky: 0.05 cm¯¹</li>
<li>Rozlišení: &gt; 0.8 cm¯¹</li>
</ul>
ALPHA II je plnohodnotný FTIR pro rutinní aplikace, laboratorní praxi i základní výzkum
<h3>Ramanova spektroskopie - úvod</h3>
<ul>
<li>Ramanova spektroskopie - princip</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Optik_Instruments_Ramanova_spektroskopie_princip_40a6f2f04e/Optik-Instruments-Ramanova-spektroskopie-princip.jpg" alt="Optik Instruments: Ramanova spektroskopie - princip"/>
<ul>
<li>Měření přes obaly
</li>
<li>Ještě nižší nároky na úpravu vzorku
</li>
<li>Širší nabídka malých přenosných přístrojů
</li>
<li>Ještě větší kompaktnost
</li>
<li>x Horší selektivita (fluorescence)
</li>
<li>x Možnost degradace vzorku
</li>
<li>x Nutnost volby vhodného laseru pro daný vzorek (1064 - 785)
</li>
</ul>
<h3>Ramanova spektroskopie - instrumentace</h3>
<h5>BRAVO</h5>
<ul>
<li>ruční Raman nové generace</li>
</ul>
<h4>1. Flexibilita</h4>
<ul>
<li>Šikovný software pro snadné ovládání</li>
<li>WiFi i Ethernet komunikace s PC, vzdálené ovládání systému</li>
<li>Dokovací stanice – připojení spektrometru a využití jako stolního přístroje</li>
<li>IntelliTipTM – vyměnitelné připojené měřící nástavce</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_BRAVO_Raman_021365b5cd/Bruker-BRAVO-Raman.jpg" alt="Bruker: BRAVO Raman"/>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Intelli_Tip_49435fbed7/Bruker-IntelliTip.jpg" alt="Bruker: IntelliTip"/>
<h4>2. Robustnost, dlouhá životnost, nízké náklady</h4>
<ul>
<li>Utěsněná přístrojová skříň – krytí IP54</li>
<li>Odolnost proti vibracím a otřesům</li>
<li>Robustní provedení</li>
<li>Nulové provozní náklady</li>
</ul>
<h4>3. Výkonnost systému</h4>
<ul>
<li>Klíčové technologie – DuoLASERTM
</li>
<li>Oba LASERY třída 1M (nízký výkon, minimální riziko - poškození vzorku, není třeba ochranných pomůcek)
</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Duo_Laser_77bf27d2dc/Bruker-DuoLaser.jpg" alt="Bruker: DuoLaser"/>
<ul>
<li>Klíčová technologie – Sekvenčně posunutá excitace SSE
</li>
<li>Skvělá přesnost vlnové délky - typicky &lt; 1 cm¯¹
</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Sekvencne_posunuta_excitace_SSE_ce73314078/Bruker-Sekvencne-posunuta-excitace-SSE.jpg" alt="Bruker: Sekvenčně posunutá excitace SSE"/>
<h5>Jak vzniká spektrum?</h5>
<ul>
<li>Sekvenčně posunutá excitace</li>
<li>Dva lasery</li>
</ul>
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_Jak_vznika_spektrum_68a393cf97/Bruker-Jak-vznika-spektrum.jpg" alt="Bruker: Jak vzniká spektrum"/>
S BRAVEM máte laboratoř ve svých rukou.
<img src="https://storage.googleapis.com/labrulez-bucket-strapi-h3hsga3/Bruker_BRAVO_spektrum_f8bdb16464/Bruker-BRAVO-spektrum.jpg" alt="Bruker: BRAVO spektrum"/>
<h3>Souhrn</h3>
<ul>
<li>Shrnutí základů k technikám FTIR a Ramanovy spektrometrie
</li>
<li>Ukázka pokročilých technologií u kompaktních přístrojů
</li>
<li>FTIR spektrometr ALPHA a ruční Raman BRAVO lze využít jako plnohodnotné stolní laboratorní přístroje
</li>
</ul>

Kompaktní FTIR a Ramanovy spektrometry: Plnohodnotné řešení pro každou laboratoř
