Jaký laboratorní stůl je vhodný pro Váš instrument?

Moderní analytické laboratoře dnes běžně pracují s vysoce sofistikovanými přístroji, jako jsou kapalinové a plynové chromatografy (LC, GC), hmotnostní spektrometry (LC MS, GC MS, ICP MS) nebo optické a elektronové mikroskopy. Přestože je velká pozornost věnována samotné instrumentaci, často se podceňuje jeden z klíčových prvků celé sestavy – LABORATORNÍ STŮL.

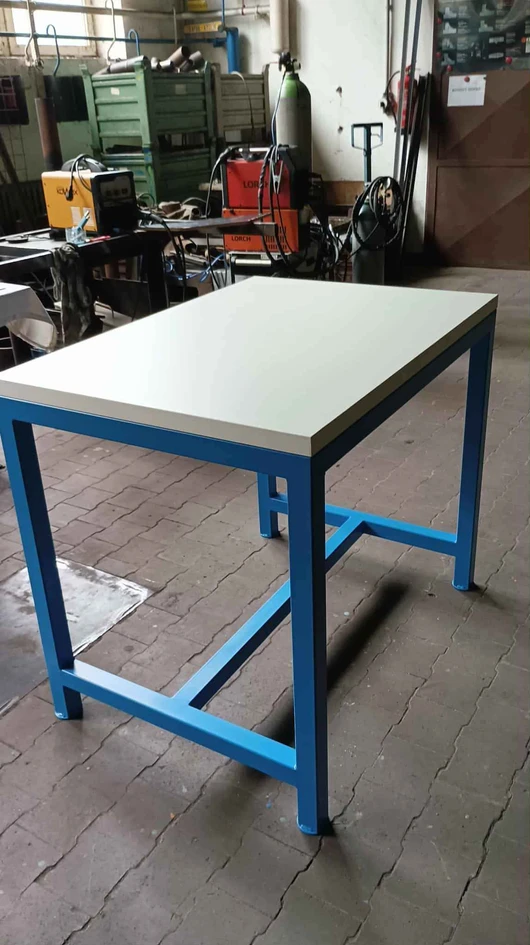

M&M Svářečská škola: Laboratorní stoly na míru

Správně navržený laboratorní stůl není jen „kus nábytku“, ale technický konstrukční prvek, který přímo ovlivňuje:

• stabilitu a opakovatelnost měření
• dlouhodobou spolehlivost přístrojů
• ergonomii práce obsluhy
• servisní přístupnost a bezpečnost provozu

1) Nosnost a mechanická stabilita

Hmotnost analytických přístrojů

Hmotnostní analyzátory a související LC/GC moduly patří mezi nejtěžší laboratorní instrumenty. Typická analytická sestava může zahrnovat:

• MS analyzátor: 100 - 250 kg
• LC nebo GC systém: 30 - 80 kg
• externí vakuové pumpy: 20 - 50 kg
• autosampler, UPS, počítačové vybavení a další příslušenství

Celkové zatížení běžně přesahuje 200 - 300 kg, u ICP-MS nebo velkých HR-MS systémů může být ještě vyšší.

Doporučení pro laboratorní stůl

• Minimální nosnost: 200 kg
• Doporučená nosnost: 300 kg a více
• Konstrukce: svařovaný ocelový rám s příčnými a podélnými výztuhami
• Pracovní deska: chemicky a mechanicky odolná (např. vysokotlaký laminát)

U hmotnostních spektrometrů je důležitá nejen statická nosnost, ale i dlouhodobá tuhost konstrukce a odolnost vůči dynamickému zatížení (vibrace pump, ventilátorů a kompresorů).

2) Reálné rozměry instrumentů napříč výrobci

Waters

• Xevo TQ-XS
  • hloubka: 100 cm
  • váha hmotnostního analyzátoru: 170 kg
• Xevo TQ Absolute XR
  • hloubka: 96 cm
  • váha hmotnostního analyzátoru: 130 kg

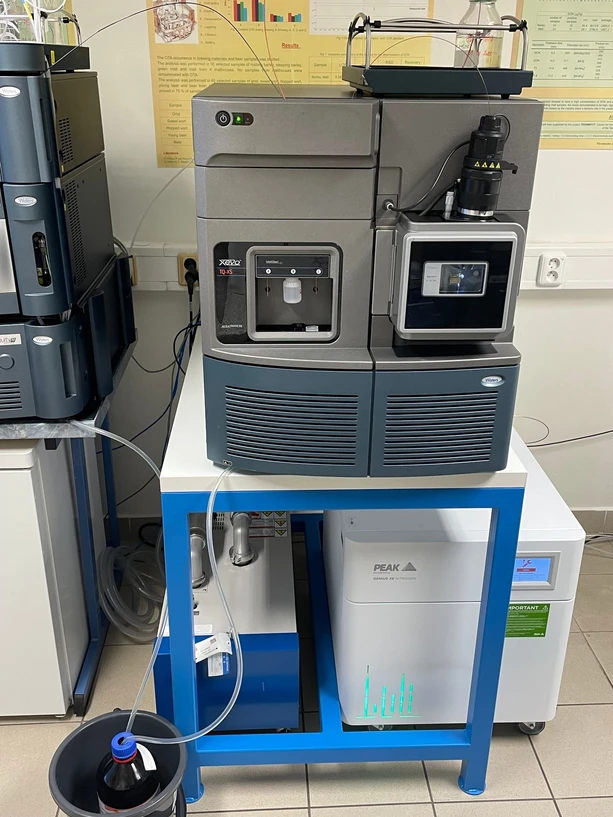

M&M Svářečská škola: Laboratorní stoly na míru - Waters Xevo TQ-XS

Altium

• Agilent 6495D Triple Quadrupole LC/MS
  • hloubka: 77.3 cm
  • váha hmotnostního analyzátoru: 123 kg
• Agilent 7890A GC-MS
  • šířka: 168 cm
  • hloubka: 92 cm
• Agilent 8890 GC-MS
  • šířka: 235 cm (pro kompletní systém i s příslušenstvím)
  • hloubka: 86 cm
  • hmotnost kompletní sestavy: 142 kg
• Agilent 7900 ICP-MS
  • hloubka samotného přístroje: 72,5 cm
  • hmotnost analyzátoru: 115 kg

Thermo Fisher Scientific / Pragolab

• systémy jako Orbitrap Exploris např. Orbitrap Exploris 480 MS
  • kompletní hloubka systému: 98 cm
  • hmotnost 120 kg a zvýšené nároky na stabilitu

Shimadzu

• LC-MS 8060RX / LC-MS 8060NX / LC-MS 8060
  • šířka: 118 cm (bez příslušenství)
  • hloubka: 54 cm
  • hmotnost MS analyzátoru: 140 kg
• GC-MS QP2020NX / GC-MS QP2050 / GC-MS TQ8040 / GC-MS TQ8050
  • šířka: 118 cm (bez příslušenství)
  • hloubka: 83 cm
  • hmotnost GC-MS sestavy: 107 kg (bez příslušenství)

AMEDIS/ SCIEX

SCIEX Triple Quad 6500+ system

• hloubka: 79 cm
• hmotnost: 130 kg

Bruker / Chromservis

• Compact QTOF
  • hloubka: 95 cm
  • hmotnost analyzátoru: 164 kg
• Impact II VIP
  • hloubka: 118 cm
  • hmotnost analyzátoru: 220 kg
• NeoFlex MALDI TOQ
  • hloubka: 71 cm
  • šířka: 157 cm
  • hmotnost analyzátoru: 247 kg

3) Doporučené rozměry laboratorního stolu

• Hloubka pracovní plochy: 90 - 120 cm
• Výška stolu: 85 - 105 cm
• Šířka: dle konkrétní instrumentace
• Nosnost: ≥ 200 - 300 kg

Na výše uvedené systémy jsou kladeny velké nároky s ohledem na celkovou statickou nosnost a hloubku robustního stolu. Standardní laboratorní stoly s hloubkou 75 - 80 cm nejsou pro moderní instrumenty vhodné, zvláště pak s ohledem na celkové zatížení stolu. Pro MS systémy je z praktického hlediska doporučena hloubka stolu minimálně 95 cm, přičemž je nutné počítat s dalším prostorem pro servisní zásahy (cca 40 cm) a umístění doplňkového vybavení, jako je tiskárna a PC.

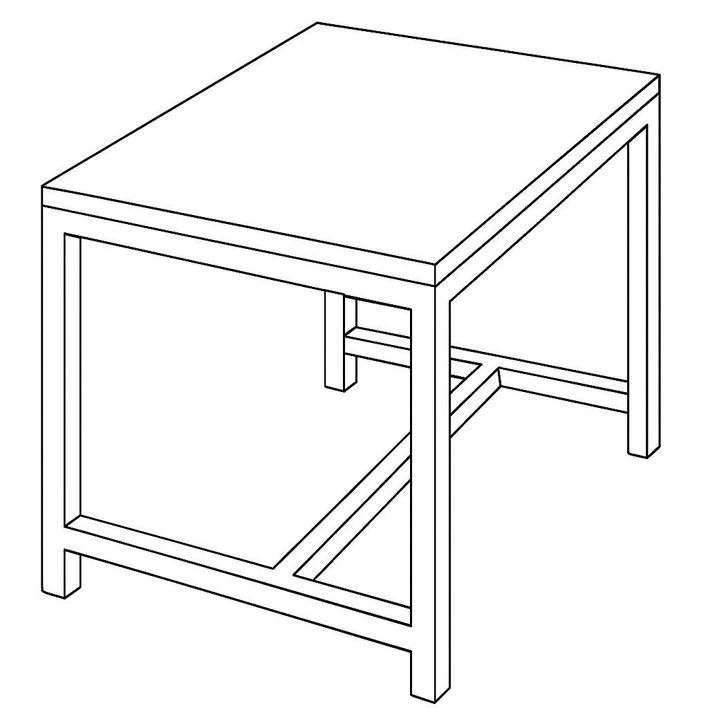

M&M Svářečská škola: Laboratorní stůl na míru - Varianta A

Laboratorní stůl s hloubkou 100 cm je proto považován za standard, který splňuje požadavky na prostor, statickou nosnost i konstrukční robustnost.

4) Vibrace a jejich vliv na kvalitu dat

Hmotnostní spektrometry, ICP-MS a mikroskopy jsou citlivé na:

• vibrace přenášené z podlahy
• mechanické chvění vakuových pump
• rezonanci konstrukce stolu

Doporučená konstrukční řešení

• tuhý ocelový rám s vysokou torzní tuhostí
• oddělení vakuových pump (samostatná police, antivibrační uložení)
• možnost integrace vibračních nebo tlumicích prvků

Stabilní laboratorní stůl se přímo promítá do lepší stability signálu a reprodukovatelnosti analytických výsledků.

5) Ergonomie, kabeláž a provozní komfort

Kvalitní instrumentální stůl by měl umožňovat:

• přehledný management kabelů a hadic,
• bezpečné umístění UPS, počítačů a pump,
• snadný přístup k zadním a bočním panelům přístroje,
• ergonomickou pracovní výšku přizpůsobenou obsluze.

Dobře navržené pracoviště zvyšuje nejen komfort, ale také bezpečnost práce a životnost přístrojů.

6) Závěr

Při výběru laboratorního stolu pro Vaše instrumenty je nutné uvažovat technicky a dlouhodobě, nikoliv pouze podle základních rozměrů.

Laboratorní stůl musí odpovídat:

• hmotnosti a rozměrům instrumentace,
• servisním požadavkům výrobce,
• nárokům na stabilitu a vibrace,
• ergonomii a bezpečnosti práce.

Zakázkově navržený laboratorní stůl představuje investici, která se vrací ve formě:

• stabilnějších a reprodukovatelných výsledků
• nižší poruchovosti a delší životnosti přístrojů
• vyšší bezpečnosti provozu
• profesionálního vzhledu laboratoře
