Vliv velikosti jehly a průtoku na rychlost odpařování rozpouštědla

Příprava vzorků patří mezi časově nejnáročnější kroky analytických pracovních postupů. Ať už laboratoř provádí forenzní analýzy, environmentální testování, farmaceutický vývoj nebo analýzu bezpečnosti potravin, pracovníci se často setkávají s nutností vzorky před vlastní analýzou zakoncentrovat. Zakoncentrování proudem dusíku se pro tento účel stalo široce používanou technikou, protože je jednoduché, efektivní a přizpůsobitelné širokému spektru rozpouštědel. Při přípravě vzorků k odpařování hrají klíčovou roli zejména dva parametry: velikost jehly a průtok plynu. Optimalizace těchto parametrů může přispět k vývoji účinnějších metod zakoncentrování.

Společnost Organomation dodává všechny své koncentrátory standardně se 4palcovými nerezovými jehlami velikosti 19G (19 gauge). Tento rozměr se osvědčil pro většinu laboratorních aplikací, protože představuje kompromis mezi rychlostí zakoncentrování a spotřebou dusíku azároveň je kompatibilní s běžnými rozměry zkumavek a vialek. Pro laboratoře zpracovávající větší objemy vzorků jsou k dispozici také jehly o velikosti 16G a 14G. Všechny jehly jsou vyrobeny z nerezové oceli třídy 304 a jsou vybaveny spojkou Luer Lock pro snadné připojení a odpojení od dusíkového koncentrátoru.

Společnost Organomation tradičně doporučuje používat rovnou jehlu velikosti 19G při průtoku 0,33 L/min na vzorek. Toto nastavení je vhodné pro většinu rozpouštědel, avšak jak může změna těchto parametrů přispět ke zvýšení účinnosti zakoncentrování?

• Může použití jehly větší velikosti urychlit proces zakoncentrování?
• Zvyšuje vyšší průtok dusíku vždy efektivitu, nebo přináší i nějká úskalí?
• Mohou úpravy konstrukce jehly minimalizovat ztráty vzorku způsobené proudem plynu při současném zachování kratší doby zakoncentrování?

Za účelem zodpovězení těchto otázek byla provedena série kontrolovaných experimentů s methanolem jako modelovým rozpouštědlem. Studie porovnávala rychlost zakoncentrování při různých velikostech jehel, průtocích a tvarech jehel s cílem poskytnout praktická doporučení laboratořím usilujícím o optimalizaci přípravy vzorků.

Typy jehel

Zatímco rovné nerezové jehly představují standard pro zakoncentrování proudem dusíku, alternativní tvary jehel mohou ovlivnit interakci proudu dusíku s hladinou rozpouštědla. V této studii byly testovány dvě hlavní modifikace:

• Ohnuté jehly: Navrženy s krátkým nebo dlouhým ohybem v blízkosti hrotu jehly. Cílem bylo změnit úhel přívodu dusíku, omezit ztráty vzorku způsobené prouděním a zlepšit kontakt plynu s povrchem rozpouštědla.
• Pseudo-spirálové jehly: Vytvořeny přidáním dvou ohybů do spodní čtvrtiny jehel 19G, čímž vznikl spirálovitý tvar. Tyto jehly měly generovat turbulentnější proudění dusíku, které by mohlo zvýšit rychlost zakoncentrování.

U obou konstrukčních variant se předpokládalo zvýšení účinnosti zakoncentrování díky lepší koncentraci proudu plynu při současné minimalizaci ztrát vzorku.

Návrh experimentu

Studie hodnotila vliv velikosti jehly, konstrukčních úprav jehly a průtoku dusíku na odpařování methanolu za kontrolovaných podmínek. Všechny experimenty byly prováděny při laboratorní teplotě a při 63 °C, což je doporučená teplota lázně pro methanol.

Velikost jehel

• Byly porovnány rychlosti odpařování při použití jehel 19G, 16G a 14G.
• Pro každou jehlu byl použit doporučený průtok:
  • 19G: 0,33 L/min
  • 16G: 0,83 L/min
  • 14G: 1,2 L/min
• Účel: zjistit, zda větší velikost jehly urychluje odpařování ve srovnání se standardní konfigurací 19G.

Úpravy jehel

• Byly porovnány rovné jehly s ohnutými a pseudo-spirálovými variantami.
• Jehly 19G a 16G byly upraveny přidáním krátkého nebo dlouhého ohybu na konci jehly.
• Pseudo-spirálové varianty jehel 19G byly vytvořeny ohnutím spodní čtvrtiny jehly do dvou spirálových oblouků.
• Účel: vyhodnotit, zda změna směru proudění plynu ovlivní rychlost odpařování.

Změna průtoku

• Průtok dusíku byl zvýšen nad původně doporučené hodnoty.
• U ohnutých jehel 19G byl použit doporučený průtok pro jehly 16G.
• U ohnutých jehel 16G byl použit doporučený průtok pro jehly 14G.
• Účel: posoudit, zda vyšší průtok zvyšuje účinnost odpařování a zda kombinace vyššího průtoku s ohnutými jehlami omezuje ztráty vzorku.

Výsledky

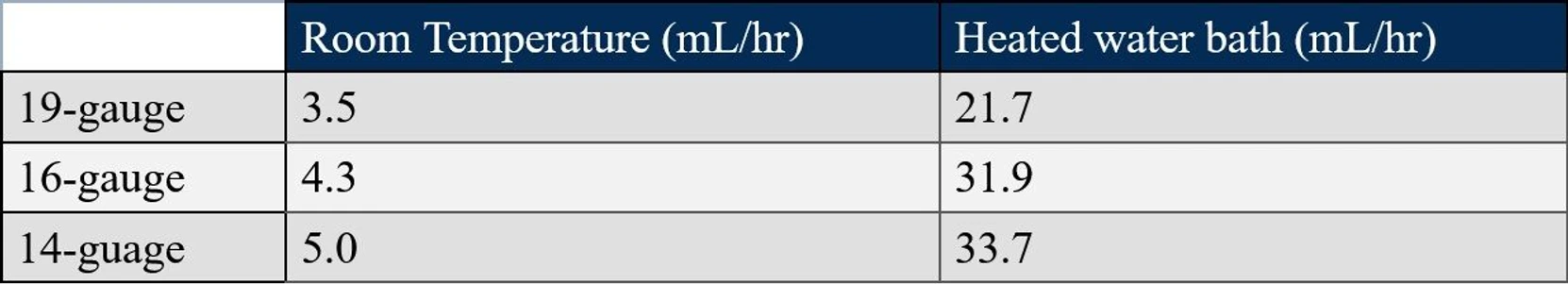

Tabulka 1. Různé velikosti jehel – rychlost odpařování methanolu

Organomation: Vliv velikosti jehly a průtoku na rychlost odpařování rozpouštědla

Jehla 14G vykazovala nejvyšší rychlost odpaření rozpouštědla, což bylo očekávatelné, protože doporučený průtok pro tuto velikost jehly je nejvyšší. U všech velikostí jehel došlo při použití vyhřívané vodní lázně ke zvýšení rychlosti odpařování.

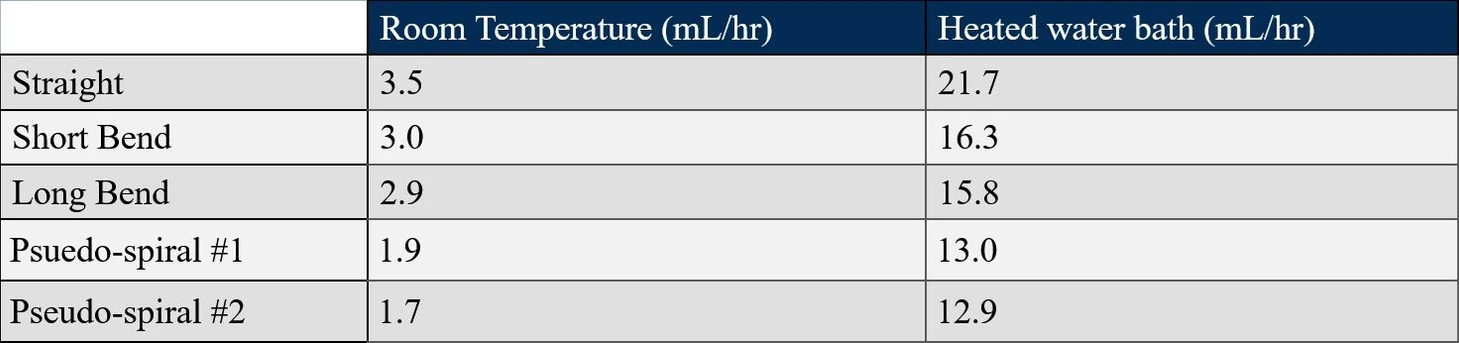

Tabulka 2. Jehla o velikosti 19G – rychlost odpařování methanolu

Organomation: Vliv velikosti jehly a průtoku na rychlost odpařování rozpouštědla

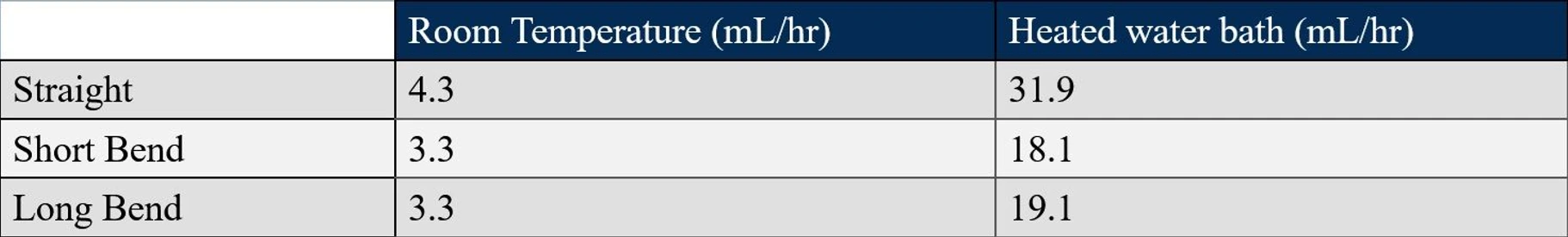

Tabulka 3. Jehla o velikosti 16G – rychlost odpařování methanolu

Organomation: Vliv velikosti jehly a průtoku na rychlost odpařování rozpouštědla

Nejúčinnější konfigurací pro jehly 19G a 16G, při zachování původního průtoku dusíku, se ukázaly standardní rovné jehly, a to jak při laboratorní teplotě, tak při použití vyhřívané vodní lázně. Při zvýšené teplotě byl zaznamenán výrazný nárůst rychlosti odpařování, zejména u jehel 16G, kde zvýšení přesáhlo 75 %. Při porovnání krátkého a dlouhého ohybu nebyly zjištěny významné rozdíly v rychlosti odpařování.

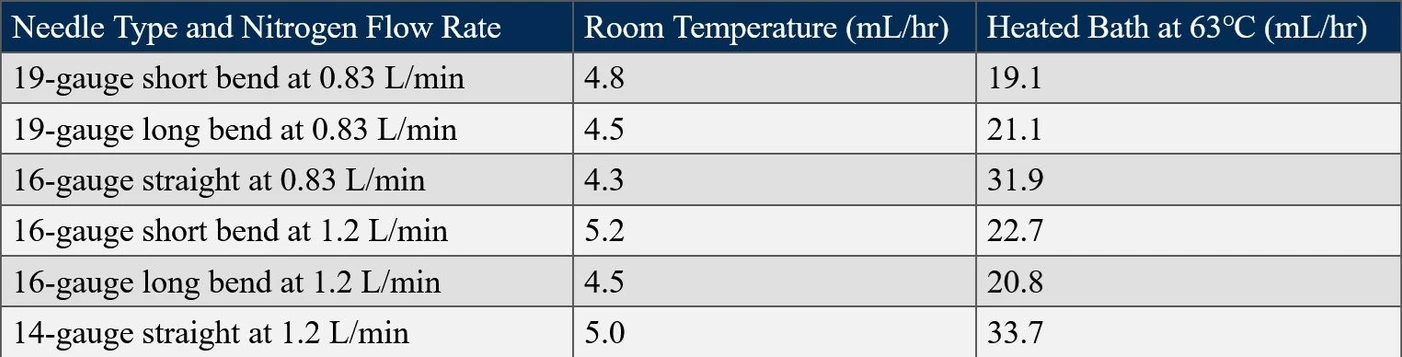

Tabulka 4. Rychlost odpařování methanolu při zvýšených průtocích

Organomation: Vliv velikosti jehly a průtoku na rychlost odpařování rozpouštědla

Při laboratorní teplotě vykazovaly ohnuté jehly pouze mírné zlepšení rychlosti odpařování rozpouštědla ve srovnání s rovnými jehlami větší velikosti při stejném průtoku. Naproti tomu při použití vyhřívané vodní lázně hrála velikost jehly výraznější roli. Rovné jehly větší velikosti dosahovaly při srovnatelných průtocích podstatně vyšší rychlosti odpařování než ohnuté jehly. To naznačuje, že při použití vyhřívané vodní lázně mají velikost jehly a průtok dusíku větší vliv než samotný tvar jehly.

Hlavní závěry

• Jehly 19G zůstávají spolehlivou volbou, zejména při vyšších než standardních průtocích.
• Průtok je klíčový parametr: vyšší průtok obecně zvyšoval rychlost odpařování rozpouštědla, ale současně zvyšoval riziko ztrát vzorku vlivem intenzivního proudění plynu.
• Vyhřívaná vodní lázeň výrazně zvyšuje účinnost: všechny jehly dosahovaly při 63 °C podstatně vyšších rychlostí odpařování rozpouštědla než při laboratorní teplotě.
• Vliv konstrukce jehly: ohnuté jehly vykazovaly potenciál při omezení ztrát vzorku. Umožňovaly použití vyššího průtoku a přiblížení hrotu jehly k roztoku uvnitř zkumavky.

Aplikace těchto zjištění v laboratoři

Výsledky studie ukazují, že velikost jehly, průtok dusíku a konstrukce jehly mohou významně ovlivnit rychlost odpařování rozpouštědla. Jak tyto poznatky využít v běžné laboratorní praxi?

• Pro většinu pracovních postupů zůstává vhodné standardní nastavení. Při rutinní přípravě vzorků je jehla 19G při průtoku 0,33 L/min spolehlivou volbou, která nabízí stabilní výkon a současně omezuje spotřebu dusíku.
• Při práci s většími objemy nebo při požadavku na rychlejší zpracování může přechod na jehlu 16G a zvýšení průtoku z 0,83 L/min na 1,2 L/min přinést významnou časovou úsporu, zejména v kombinaci s vyhřívanou vodní lázní.
• Vyšší průtok dusíku může urychlit odpařování rozpouštědla, současně však zvyšuje riziko ztrát vzorku. Doporučuje se průtok zvyšovat postupně a upravit polohu jehly nad hladinou rozpouštědla tak, aby bylo proudění stabilní.
• Použití ohnutých nebo spirálových jehel může pomoci omezit ztráty vzorku při zachování vysoké rychlosti odpařování. Nejsou nezbytné ve všech případech, v některých aplikacích však mohou být přínosné.

Závěr

Pro většinu aplikací je standardní nastavení 19G při 0,33 L/min plně dostačující. Laboratoře pracující s většími objemy vzorků nebo vyžadující rychlejší odstranění rozpouštědla mohou využít jehly 16G při vyšších průtocích, zejména v kombinaci s vyhřívanou vodní lázní.

Úpravy konstrukce jehel mohou pomoci omezit ztráty vzorku, avšak ve srovnání se standardními rovnými jehlami stejné velikosti mohou mírně snižovat rychlost zakoncentrování vzorku.

Volba velikosti jehly a průtoku by měla představovat vyvážený kompromis mezi rychlostí, bezpečností práce a spotřebou dusíku. Tyto výsledky poskytují praktický rámec pro optimalizaci nastavení dusíkového koncentrátoru.

Kontaktujte náš tým a prodiskutujte optimální volbu jehly a parametry plynu pro vaši aplikaci.
