Pokročilé technologie semi-automatického dávkování a ředění

Příprava vzorků mezi manuální prací a plnou automatizací

Příprava vzorků představuje v analytické chemii, farmaceutickém výzkumu i forenzní toxikologii klíčový krok, který zásadně ovlivňuje kvalitu výsledných dat. Rostoucí nároky na přesnost, reprodukovatelnost a propustnost laboratoří stále častěji narážejí na limity manuálního pipetování, zejména při opakovaných úkonech a práci s viskózními nebo těkavými kapalinami.

Řada rutinních laboratorních činností, jako je příprava kalibračních standardů, ředění sérií vzorků nebo dávkování činidel, je zatížena závislostí na obsluze a kumulací drobných chyb, zatímco plně automatizované robotické systémy nejsou pro tyto úlohy vždy účelné. V této „šedé zóně“ mezi manuální prací a plnou automatizací se uplatňují semi-automatické dávkovací a ředicí systémy Hamilton Microlab řady 600 a 700, které umožňují standardizovat kapalinové operace a zvýšit jejich reprodukovatelnost při zachování kontroly nad procesem.

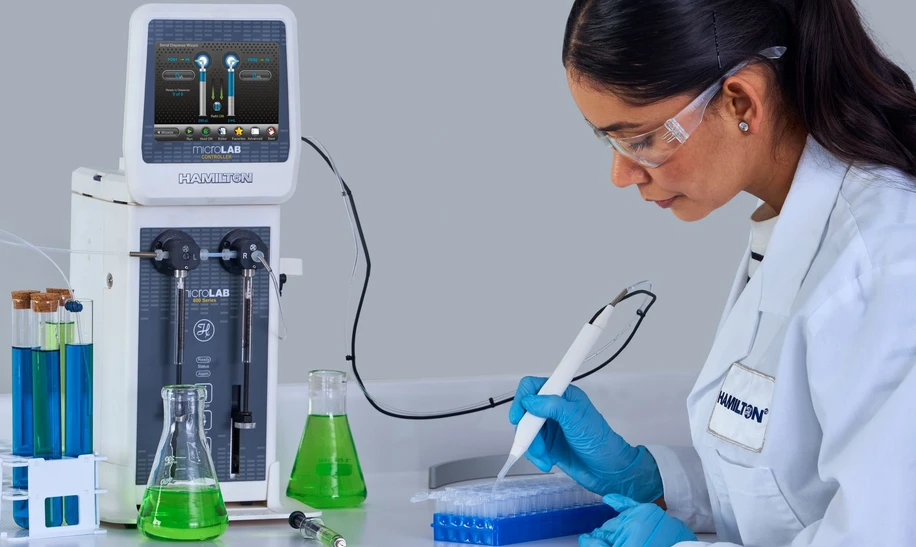

Altium International: Obr.1. Systém Hamilton MicroLab řady 600.

Pozitivní výtlak jako fyzikální základ přesnosti

Klíčem k pochopení přínosu systémů Microlab je rozdíl mezi pozitivním výtlakem a běžným pipetováním se vzduchovým polštářem. V klasických pipetách je mezi pístem a kapalinou stlačitelný objem vzduchu, který reaguje na změny tlaku, teploty i vlastností kapaliny.

V praxi to znamená, že viskózní kapaliny kladou odpor, vzduchový polštář se deformuje a do špičky se nasaje menší objem, než je zamýšleno. U těkavých rozpouštědel může naopak docházet k jejich odpařování do vzduchového polštáře a následnému samovolnému vytlačování kapaliny ze špičky ještě před dávkováním.

Systémy Hamilton Microlab pracují na principu pozitivního výtlaku. Píst stříkačky je v přímém kontaktu s kapalinou a objem je definován přesným mechanickým pohybem. Díky tomu je dávkování stabilní napříč širokým spektrem kapalin, včetně viskózních olejů nebo agresivních kyselin. Kapalina navíc přichází do styku pouze s inertními materiály, což zvyšuje chemickou kompatibilitu a životnost systému.

Hardware a modularita: Microlab 600 a 700

Řada Microlab 600 (Obr.1.) představuje osvědčený standard pro rutinní laboratorní aplikace. Systém se skládá z řídicí jednotky, pohonu stříkaček a fluidního modulu a umožňuje konfiguraci podle konkrétní úlohy.

Nejčastější konfigurací je dvoustříkačkový dilutor, který se využívá zejména pro přípravu standardů a ředění vzorků. Současné dávkování vzorku a ředidla umožňuje připravit požadovaný poměr v jednom kroku. Automatický proplach ředidlem mezi jednotlivými vzorky účinně snižuje přenos a umožňuje dosahovat vysokých ředicích poměrů bez řetězení manuálních kroků.

Vedle ředění lze Microlab 600 konfigurovat i jako dispenzer. Kontinuální režim, kdy jedna stříkačka dávkuje a druhá se současně plní, minimalizuje prostoje a je vhodný pro dávkování většího počtu vzorků nebo kinetické experimenty.

Novější řada Microlab 700 (Obr.2.) rozšiřuje tyto možnosti o moderní uživatelské rozhraní a výrazně lepší konektivitu. Díky síťovým rozhraním a pokročilému softwaru je možné systém integrovat do laboratorní infrastruktury a pracovat s ním jako s plnohodnotnou součástí digitální laboratoře.

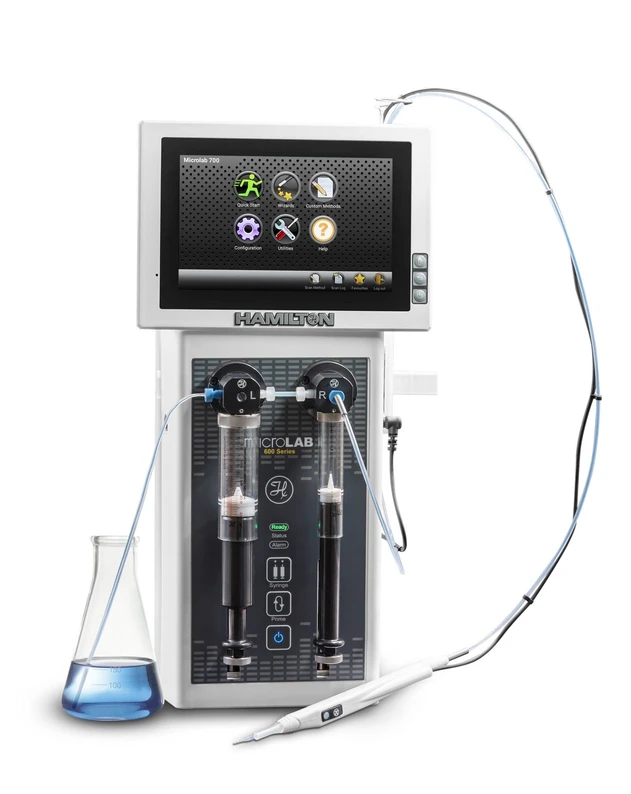

Altium International: Obr.2 Systém Hamilton MicroLab řady 700.

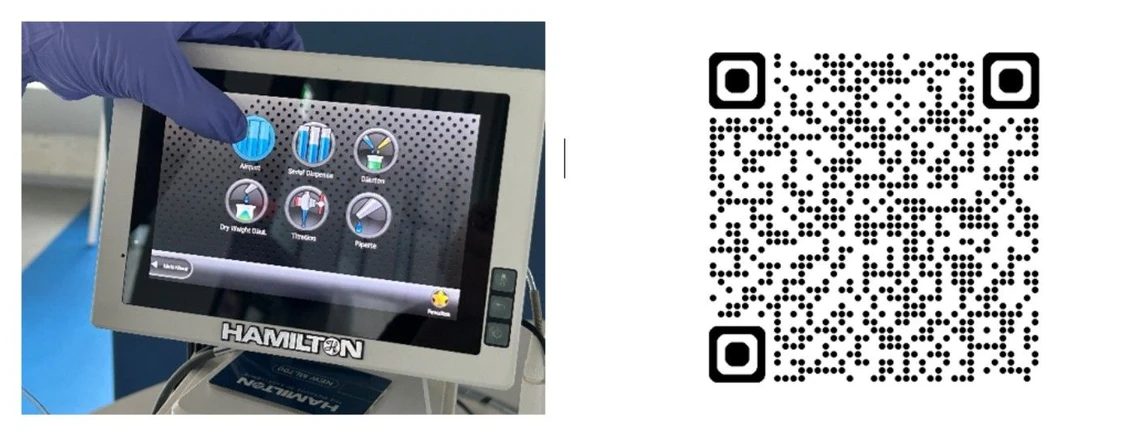

Altium International: Obr.3. Detail obrazovky pro systém Hamilton MicroLab 700. Vysvětlení režimů použití najdete v katalogu (viz QR kód).

Technologické detaily, které rozhodují v praxi

Z hlediska každodenní práce v laboratoři mají zásadní význam i konstrukční detaily. Jedním z nich jsou stříkačky typu Bubble Free Prime, které minimalizují přítomnost vzduchových bublin ve fluidní cestě. Vzduch v hydraulice je častým, ale podceňovaným zdrojem chyb při dávkování malých objemů. Speciální tvar pístu tyto bubliny mechanicky vytlačuje a stabilizuje celý proces.

Dalším prvkem je koncepce univerzálních ventilů. Změna konfigurace přístroje z dilutoru na dispenzer je otázkou přepojení hadiček, nikoli výměny drahých hardwarových modulů. Tato modularita umožňuje laboratoři reagovat na měnící se požadavky bez nutnosti dalších investic.

Tip z praxe

Při návrhu konfigurace je vhodné věnovat pozornost volbě velikosti stříkačky. Nejlepších výsledků se dosahuje při práci v optimálním rozsahu stříkačky, nikoli na jejích mezních objemech.

Software, dohledatelnost a regulované prostředí

V regulovaných oblastech, jako je farmacie nebo forenzní analytika, hraje software stejnou roli jako hardware. Vyšší stupně výbavy systémů Microlab umožňují správu uživatelských rolí, ukládání metod, auditní stopu a elektronické podpisy.

Microlab 700 v pokročilých konfiguracích nabízí rozhraní pro integraci s laboratorními informačními systémy a automatizovaný přenos dat. To zjednodušuje dokumentaci, zvyšuje transparentnost práce a usnadňuje splnění požadavků na integritu dat.

Tip z praxe

V regulovaném provozu se osvědčuje oddělit tvorbu metod od jejich rutinního používání. Snižuje se tím riziko neúmyslných změn a zjednodušuje průběh interních i externích auditů.

Aplikační scénáře v laboratorní praxi

V praxi se systémy Microlab uplatňují v širokém spektru aplikací. V elementární analýze (např. ICP-MS) umožňují automatizovanou přípravu kalibračních řad přímo ve vialkách autosampleru, což snižuje spotřebu drahých standardů i expozici personálu kyselinám.

Při analýze kanabinoidů metodami HPLC se pozitivní výtlak osvědčuje při práci s viskózními oleji, které se u běžných pipet chovají nestabilně. Ve forenzní toxikologii je přesné dávkování vnitřního standardu klíčové pro právní průkaznost výsledků. V genomice a NGS aplikacích se uplatňují konfigurace s jednorázovými špičkami, které minimalizují riziko křížové kontaminace DNA.

Systémy Hamilton Microlab nelze vnímat pouze jako „pokročilé pipety“. Představují most mezi manuální laboratoří a digitálně řízeným provozem, kde je příprava vzorků standardizovaná, reprodukovatelná a plně pod kontrolou.

Společnosti Altium Vám nabízí komplexní podporu v zavedení Hamilton Microlab do Vaší laboratoře – od návrhu vhodné konfigurace přes aplikační podporu až po validace a servis. Investice do semi-automatického dávkování se tak nevrací pouze v úspoře času, ale především v jistotě, že kvalita analytických výsledků není limitována chybou v přípravě vzorku.
