Soubory surových dat pro EI s nízkým rozlišením ve složce „Identifications“

Jak výstupy dekonvoluce podporují vyhledávání v knihovnách, validaci metod a porovnávání vzorků

Vyhledávání v knihovnách hmotnostních spekter při analýze GC-MS s elektronovou ionizací (EI) je tradičně vnímáno jako poměrně přímočarý proces: získá se chromatogram, spektra se porovnají s knihovnou a identifikují se jednotlivé sloučeniny. Moderní software NIST však na pozadí provádí mnohem sofistikovanější zpracování.

Během zpracování vytváří NIST složku Identification Folder, která obsahuje soubor mezivýstupů dokumentujících každou fázi chromatografické interpretace – od původního celkového iontového chromatogramu přes detekci chromatografických komponent, spektrální dekonvoluci až po finální vyhledávání v knihovně. Přestože většina uživatelů tyto soubory nikdy neotevře, poskytují cenný pohled na způsob, jakým jsou identifikace vytvářeny, a mohou sloužit jako základ pro pokročilé pracovní postupy zaměřené na porovnávání vzorků.

PDF příručku k tomuto průvodci si můžete stáhnout ZDE.

Proč NIST tyto soubory vytváří?

Při zpracování dat z EI GC-MS s nízkým rozlišením software provádí mnohem více než pouhé porovnání spekter s knihovnou.

Místo toho postupuje podle následujícího pracovního postupu:

• Získání surových chromatografických dat
• Detekce chromatografických komponent
• Oddělení překrývajících se spekter (dekonvoluce)
• Vytvoření jednoho čistého spektra pro každou chemickou komponentu
• Vyhledávání v knihovně NIST
• Vytvoření výsledné zprávy s identifikacemi

Namísto ukládání pouze konečných výsledků ukládá NIST také mezivýstupy dokumentující jednotlivé kroky zpracování. Tyto soubory společně tvoří kompletní záznam o průběhu analýzy a významně zvyšují transparentnost i reprodukovatelnost výsledků.

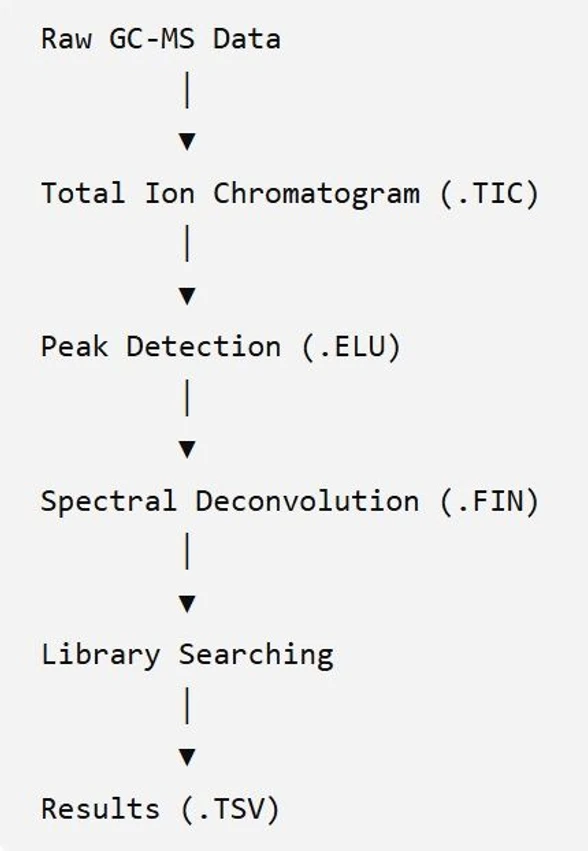

Pracovní postup zpracování dat EI GC-MS s nízkým rozlišením

James Little: Pracovní postup zpracování dat EI GC-MS s nízkým rozlišením

Další soubory (.RUN a .LOG) uchovávají parametry zpracování a zaznamenávají každý výpočetní krok provedený během analýzy.

Přehled jednotlivých souborů

1. .TIC – Celkový iontový chromatogram

Soubor TIC obsahuje kompletní chromatografický signál získaný během GC-MS analýzy.

Představuje známý chromatogram zobrazovaný v uživatelském rozhraní softwaru a slouží jako výchozí bod pro všechny následné kroky zpracování.

Účel

• Uchovává surový chromatografický signál.
• Zobrazuje odezvu detektoru v závislosti na retenčním čase.
• Poskytuje celkový přehled o průběhu analýzy.

Přestože je TIC nezbytný pro hodnocení chromatografické separace, sám o sobě nedokáže rozlišit překrývající se sloučeniny. Tento úkol řeší až spektrální dekonvoluce.

2. .ELU – Detekce chromatografických komponent

Po získání chromatogramu software NIST identifikuje potenciální chromatografické komponenty.

Tyto informace jsou uloženy v souboru ELU.

Obvykle obsahuje:

• Začátky a konce chromatografických píků
• Polohy vrcholů píků
• Eluční profily
• Seskupené iontové stopy

V této fázi software určuje, kde se pravděpodobně nacházejí jednotlivé chemické složky ještě před zahájením spektrální dekonvoluce.

3. .FIN – Dekonvoluovaná spektra

Soubor FIN představuje pravděpodobně nejdůležitější mezivýstup celého procesu.

Namísto ukládání každého získaného hmotnostního spektra vytváří NIST jedno čisté spektrum pro každou rozlišenou chromatografickou komponentu.

Každé výsledné spektrum se vyznačuje:

• Menším vlivem koelujících sloučenin
• Čistším rozložením fragmentových iontů
• Vyšší vhodností pro vyhledávání v knihovně

Právě tato spektra jsou následně použita při porovnávání s knihovnou hmotnostních spekter.

4. .TSV – Tabulkový přehled výsledků

Soubor TSV obsahuje zpracované výsledky ve formátu tabulky oddělené tabulátory, který je vhodný pro export i další zpracování.

Typicky obsahuje:

• Retenční časy
• Identifikace sloučenin
• Hodnoty shody s knihovnou (match factors)
• Intenzity píků
• Výsledky vyhledávání v knihovně

Protože jsou data již uspořádána do tabulkové podoby, je tento soubor mimořádně vhodný pro tvorbu reportů, export výsledků i následnou analýzu dat v externích programech.

5. .RUN – Parametry zpracování

Soubor RUN dokumentuje analytickou metodu a nastavení použitá při zpracování dat.

Obvykle obsahuje:

• Nastavení dekonvoluce
• Prahové hodnoty pro detekci píků
• Parametry vyhledávání v knihovně
• Další nastavení zpracování

Zachování těchto parametrů je zásadní pro reprodukovatelnost analýz a konzistentní porovnávání výsledků mezi různými datovými sadami.

6. .LOG – Záznam o průběhu zpracování

Soubor LOG představuje výpočetní auditní stopu celého procesu.

Zaznamenává například:

• Průběh zpracování dat
• Počet analyzovaných spekter
• Operace vyhledávání v knihovně
• Časové informace o jednotlivých krocích

V příkladu uvedeném v prezentaci záznam obsahuje mimo jiné informaci, že:

• bylo zpracováno 91 spekter,
• bylo provedeno přibližně 178 000 porovnání s knihovnou.

Tyto údaje potvrzují, že proces dekonvoluce i vyhledávání v knihovně proběhl úspěšně.

Důležitý poznatek: NIST neprohledává každé spektrum

Jedním z nejzajímavějších poznatků prezentace je skutečnost, že NIST neprovádí vyhledávání v knihovně pro každé jednotlivé hmotnostní spektrum získané během GC-MS analýzy.

Nejprve software provede spektrální dekonvoluci, jejímž cílem je oddělit jednotlivé chemicky významné komponenty.

Teprve následně jsou do knihovny odeslána tato vyčištěná spektra reprezentující jednotlivé složky vzorku.

Tento přístup výrazně snižuje výpočetní náročnost a současně zvyšuje přesnost identifikace, protože minimalizuje vliv překrývajících se chromatografických píků.

Lze tyto soubory využít pro porovnávání vzorků?

Vedle běžné identifikace sloučenin upozorňuje prezentace také na zajímavou možnost využití těchto souborů pro vzájemné porovnávání vzorků.

Nejvhodnějším výchozím bodem je soubor TSV, protože již obsahuje přehledně strukturované analytické výsledky.

Pomocí něj lze porovnávat například:

• Sloučeniny přítomné pouze v jednom ze vzorků
• Rozdíly v relativních intenzitách píků
• Změny zastoupení jednotlivých látek
• Nově objevené nebo chybějící dekonvoluované komponenty
• Rozdíly v hodnotách shody s knihovnou

Pro podrobnější analýzy lze využít také další soubory:

• FIN umožňuje přímé porovnávání dekonvoluovaných spekter.
• ELU usnadňuje porovnání chromatografického chování a tvarů píků.
• TIC poskytuje celkový přehled chromatogramů, není však ideální pro detailní porovnávání jednotlivých sloučenin.

Možnosti pokročilé analýzy dat

Protože tyto soubory obsahují strukturované mezivýsledky zpracování, mohou sloužit také jako vstup pro vlastní analytické workflow mimo prostředí NIST.

Mezi možné aplikace patří například:

• Analýza hlavních komponent (PCA)
• Hromadná kontrola kvality
• Klasifikace vzorků typu „dobrý vs. špatný“
• Monitorování výrobních procesů
• Analýza trendů napříč větším počtem GC-MS analýz
• Vlastní statistické nebo strojově učené modely

Přestože software NIST tyto analýzy přímo neprovádí, exportované soubory představují cenný základ pro externí software i uživatelsky vyvíjené aplikace.

Doporučené postupy při práci se soubory Identification Folder

Při práci se soubory uloženými ve složce Identification Folder je vhodné využívat jednotlivé typy souborů podle jejich účelu.

• Soubor TIC používejte pro hodnocení kvality chromatografické separace a celkového průběhu analýzy.
• Soubor ELU slouží k pochopení způsobu detekce chromatografických komponent před dekonvolucí.
• Soubor FIN využívejte při studiu dekonvoluovaných hmotnostních spekter a jejich identifikaci.
• Soubor TSV je nejvhodnější pro export výsledků, tvorbu reportů a porovnávání jednotlivých analýz.
• Soubor RUN uchovávejte společně s daty, aby bylo možné kdykoli reprodukovat použité nastavení zpracování.
• Soubor LOG kontrolujte vždy, když je potřeba ověřit správný průběh zpracování nebo řešit případné problémy.

Dohromady tyto soubory poskytují kompletní dokumentaci celého procesu identifikace a obsahují výrazně více informací, než kolik je vidět pouze ve výsledném okně vyhledávání v knihovně.

Závěr

Složka Identification Folder, kterou software NIST vytváří při zpracování dat z EI GC-MS s nízkým rozlišením, představuje mnohem více než jen soubor dočasných pracovních souborů. Obsahuje kompletní záznam celého analytického procesu – od původních chromatografických dat přes detekci chromatografických komponent a spektrální dekonvoluci až po finální vyhledávání v knihovně hmotnostních spekter.

Porozumění významu jednotlivých souborů umožňuje uživatelům lépe interpretovat výsledky, efektivněji řešit případné problémy při zpracování dat a využít potenciál těchto mezivýstupů také pro pokročilé aplikace, jako je porovnávání vzorků, chemometrická analýza nebo vývoj vlastních pracovních postupů pro zpracování dat.

Místo toho, aby byly tyto soubory vnímány pouze jako interní výstupy softwaru, mohou představovat cenný zdroj informací pro zvýšení transparentnosti, reprodukovatelnosti i celkové kvality interpretace GC-MS dat.
