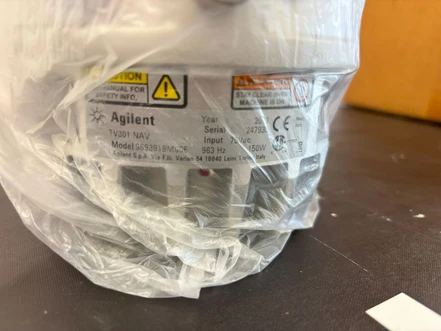

Agilent TURBO-V301 Navigator – turbomolekulární vývěva s regulátorem (Nové)

Agilent TURBO-V301 Navigator je vysoce výkonný turbomolekulární čerpací systém navržený pro náročné aplikace ve vysokém a ultravysokém vakuu v oblasti vědeckého výzkumu i průmyslové výroby. Díky inovativním tažným stupňům MacroTorr® od společnosti Varian a kompaktnímu monolitickému rotoru poskytuje model V301 vynikající čerpací výkon, mimořádný kompresní poměr a vysokou toleranci vůči předvakuovému tlaku – to vše v kompaktním a lehkém provedení.

Vývěva je vybavena integrovaným regulátorem Navigator, který umožňuje snadnou integraci do laboratorních i procesních systémů. Podporuje vzdálenou diagnostiku a řízení prostřednictvím intuitivního softwarového rozhraní pro Windows™, včetně monitorování provozních parametrů v reálném čase a funkce plug-and-play.

TURBO-V301 je optimalizována pro čistý, bezolejový provoz a představuje ideální řešení pro analytické systémy, jako jsou GC/MS a LC/MS, elektronovou a iontovou mikroskopii, polovodičovou výrobu a další aplikace vyžadující vysoký průtok a vakuum v rozsahu UHV.

Klíčové vlastnosti

• Čerpací rychlost: 250–280 l/s pro N₂
• Vysoký kompresní poměr: 7 × 10⁸ (N₂), 1 × 10⁵ (He), 1 × 10⁴ (H₂)
• Čistý provoz: Bezolejová, bezúdržbová keramická ložiska s patentovaným suchým mazáním
• Tolerantní k předvakuovému tlaku: Spolehlivý provoz při tlacích až 18 mbar (se suchými scrollovými nebo mechanickými vývěvami)
• Regulátor Navigator: Volitelné napájení 24 VDC nebo 120/220 VAC, rozhraní plug-and-play a připojení přes PC
• Možnosti chlazení: Přirozené proudění vzduchu, volitelně nucené chlazení vzduchem nebo vodou
• Flexibilní montáž: Provoz ve všech polohách (svisle, vodorovně i hlavou dolů)

Typické aplikace

• Hmotnostní spektrometrie (GC/MS, LC/MS, TOF, ICP-MS)
• Elektronová a iontová mikroskopie (SEM, TEM, FIB)
• Analýza povrchů, metrologické přístroje
• Výroba a zpracování polovodičových struktur
• Vysokoenergetická fyzika, výzkum fúze
• Vakuové komory s vysokou frekvencí cyklování, analytické přístroje

Technické specifikace

• Číslo dílu: 2732067800
• Model: Turbo-V 301 Navigator
• Čerpací rychlost:
  • N₂: 250–280 l/s
  • He: 220–230 l/s
  • H₂: 200–210 l/s
• Kompresní poměr:
  • N₂: 7 × 10⁸
  • He: 1 × 10⁵
  • H₂: 1 × 10⁴
• Konečný tlak:
  • s mechanickou vývěvou: < 5 × 10⁻¹⁰ mbar
  • se suchou vývěvou: < 5 × 10⁻⁹ mbar
• Rychlost otáčení: 56 000 ot./min
• Doba náběhu: < 3 min
• Typ vstupní příruby: ISO 100 / ISO 160 nebo CF 6" / CF 8"
• Přední příruba (výstup z vývěvy): KF16 (volitelně KF25)
• Chlazení: Přirozená konvekce vzduchu, volitelně chlazení vzduchem nebo vodou
• Provozní poloha: Libovolná
• Teplota výhřevu:
  • CF příruba: max. 120 °C
  • ISO příruba: max. 80 °C
• Úroveň vibrací: < 0,01 µm (na přírubě vstupu)
• Hmotnost (čerpadlo + regulátor Navigator):
  • verze s ISO přírubou: 4,5 kg
  • verze s CF přírubou: 8 kg
