Bruker SIGIS 2 Systém pro identifikaci, vizualizaci a kvantifikaci plynů na velkou vzdálenost

Skenovací a zobrazovací systém SIGIS 2 s dálkovou detekcí umožňuje automatickou identifikaci, kvantifikaci a vizualizaci plynů z velkých vzdáleností.

Parametry

• Pasivní chemický imaging na velké vzdálenosti
• Automatická identifikace a kvantifikace v reálném čase
• Automatická radiometrická kalibrace – žádná kalibrace cílového plynu není třeba
• Automatická kompenzace atmosférických plynů a interferujících sloučenin
• Denní i noční monitoring v rozsahu 360°
• Vychází z interferometru RockSolid^TM

Oblasti použití

• Identifikace a kvantifikace znečišťujících látek a nebezpečných materiálů
• Vysoce přesná kvantifikace i stopových množství plynů
• Zobrazování oblaků
• Sledování kvality ovzduší
• Měření emisí
• Detekce úniku
• Analýza vulkanických plynů

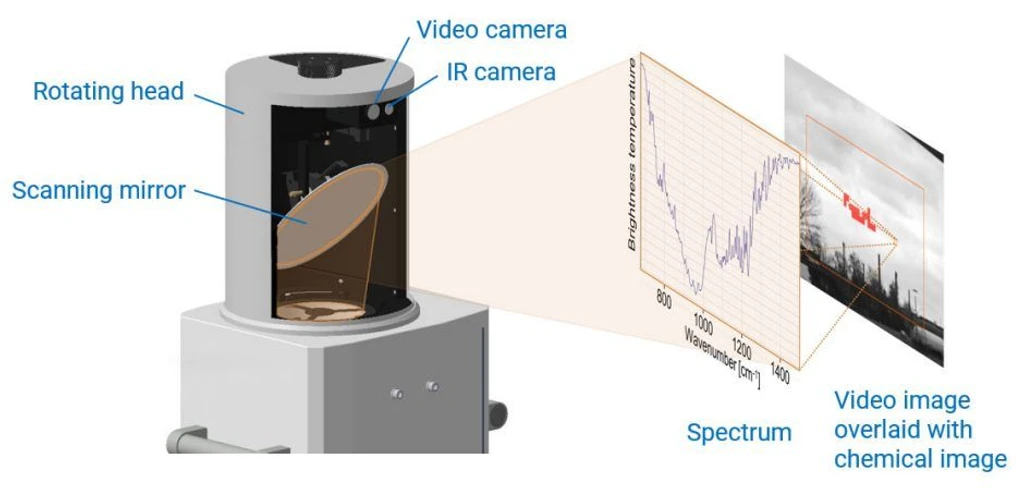

Bruker: SIGIS 2 Systém pro identifikaci, vizualizaci a kvantifikaci plynů na velkou vzdálenost: Princip snímání SIGIS 2.

Interferometr RockSolid^TM

Permanentně justovaný interferometr Rocksolid^TM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

Aplikace

• Analýza ovzduší

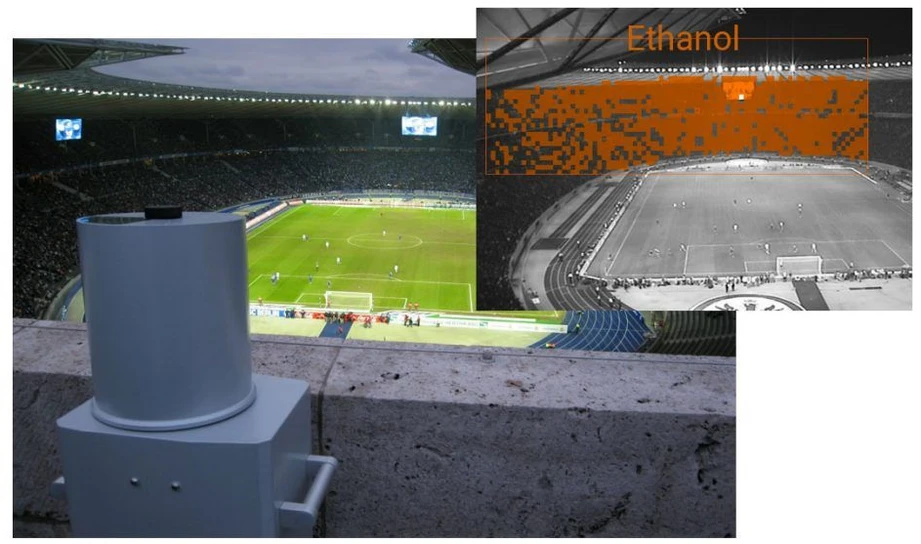

Bruker: SIGIS 2 Systém pro identifikaci, vizualizaci a kvantifikaci plynů na velkou vzdálenost: SIGIS 2 sleduje finále poháru DFB na Olympijském stadionu v Berlíně. Systém SIGIS 2 dokáže na dálku identifikovat a vizualizovat dokonce i ethanolový mrak pocházející z piva vypitého během zápasu.Bruker: SIGIS 2 Systém pro identifikaci, vizualizaci a kvantifikaci plynů na velkou vzdálenost: Schematický nákres dvou systémů SIGIS 2 měřících stejný oblak plynu ze dvou různých úhlů za účelem určení polohy oblaku plynu ve 3D prostoru pomocí tomografie.Bruker: SIGIS 2 Systém pro identifikaci, vizualizaci a kvantifikaci plynů na velkou vzdálenost: Uživatelské rozhraní softwaru SIGIS 2 OPUS RS/S. V tomto příkladu jsou identifikovány a vizualizovány mraky CO2 a SO2 emitované ze dvou komínů.
