Shimadzu GC systém pro simulovanou destilaci (SIMDIS)

Shimadzu systém pro simulovanou destilaci, který se skládá z vysoce výkonného plynového chromatografu Nexis GC-2030 a analytického softwaru pro simulaci destilace Labsolutions splňuje všechny příslušné normy ASTM, ISO, EN, JIS. Umožňuje přesnou a vysoce reprodukovatelnou analýzu vysokovroucích složek ve vzorcích ropy a představuje tak optimální systém pro kontrolu kvality produktů a řízení procesů v ropných rafinériích.

Co je simulovaná destilace?

Simulovaná destilační analýza využívá plynový chromatograf s nepolární kolonou k analýze distribuce bodu varu ropných frakcí, jako je třeba petrolej, nafta a těžký olej. Protože se každá složka eluuje z kolony v pořadí bodu varu, lze křivku závislosti bodu varu na retenčním čase vytvořit analýzou směsi uhlovodíků se známými body varu (obr. 1).

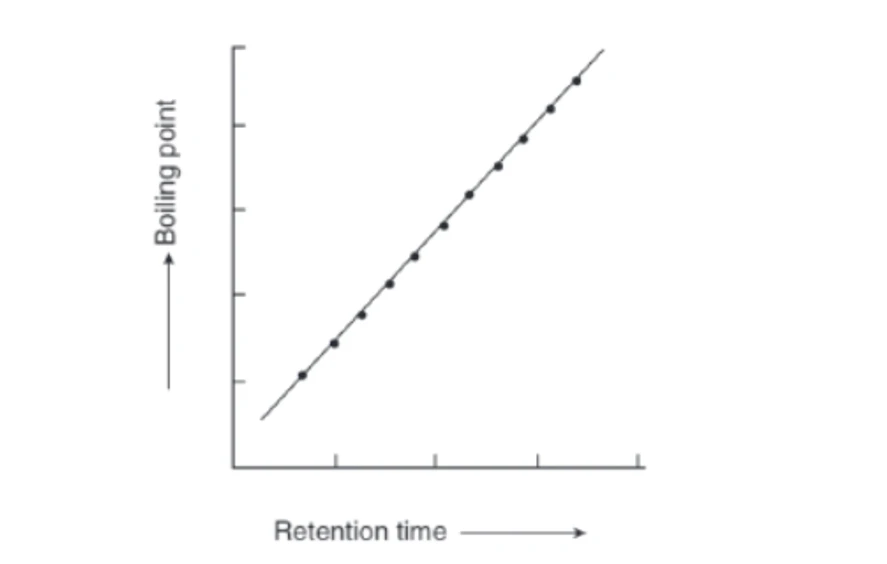

Obr. 1 - Závislost bodu varu na retenčním čase

Jak je znázorněno na obr. 2, rozdělení celkové plochy chromatogramu neznámého vzorku na stejné časové intervaly a výpočet plochy každého časového intervalu umožňuje vypočítat podíl elučního objemu (%) v každém časovém intervalu jako hodnotu plochy časového intervalu děleno celkovou plochou.

Obr. 2 - Výpočet elučního objemu.png

Eluční objem (%) v každém rozmezí bodu varu lze určit z křivky závislosti bodu varu na retenčním čase a použít k získání vztahu mezi elučním objemem (%) a bodem varu, to znamená k vytvoření křivky destilačních charakteristik, jak je znázorněno na obr. 3.

Obr. 3 - Křivka destilačních charakteristik

Výše zmíněná metoda se využívá v případě, že se eluují všechny složky vzorku. Dále je možné použít metodu vnitřního nebo vnějšího standardu pro analýzu vzorků, u kterých se neeluují všechny složky vzorku.

Software pro simulovanou destilaci obsahuje funkce od kalibrace až po analýzu vzorků. Chromatogram s destilační křivkou a referenční analýza mohou být v reportech překryty a je umožněno volné uspořádávání a přizpůsobování položek. Software navíc poskytuje komplexní funkce ke zpracování naměřených dat včetně výpočtu fyzikálních vlastností a tvorbu souhrnných zpráv pro více dat.

Shimadzu: Tabulka standardních norem a postupů pro simulovanou destilaci (SIMDIS) podporovaných software LabSolutions
