Jak vybrat GC liner pro Split, Splitless, HeadSpace, Purge & Trap nebo SPME nástřik

Po, 25.4.2022
| Originální článek z: Shimadzu
Který typ nástřiku a odpovídajícího lineru zvolit pro Váš plynový chromatograf Shimadzu? Možností je několik a tento přehled Vám ukáže, který liner pro Vaší aplikaci zvolit.
Video placeholder
  • Foto: Shimadzu: Shimadzu: Jak vybrat GC liner pro Split, Splitless, HeadSpace, Purge & Trap nebo SPME nástřik
  • Video: Troubleshooting Tips & Tricks by Shimadzu: Septum and Liner | ENG | Nexis GC-2030 | Shimadzu

Split nástřik

Split nástřik je ideální pro vzorky s vysokými koncentracemi, vysokým obsahem matrice nebo tam, kde nemusí být limity detekce skutečně nízké. Během Split nástřiku je split ventil otevřený a pouze malá část celkového průtoku - a tedy vzorku a matrice - se přenese na kolonu, čímž se zabrání přetížení kolony a prodlouží se její životnost. Tyto linery lze také použít pro jiné aplikace, jako je např. analýza polymerů v kombinaci s použitím pyrolyzéru.

Standardně doporučené linery:
Specifikace a informace pro objednání
  • 227-35007-01 - vložka z vlny - Standardní Split Liner pro GC-2030
  • 221-7519 - bez vložky - Standardní Split Liner pro GC-2030 and GC-2010
  • 221-75195 - vložka z vlny - Standardní Split Liner pro GC-2025 and GC-2014
  • 221-41444-05 - bez vložky - Standardní Split Liner pro GC-2025 and GC-2014
  • 221-75193 - vložka z vlny - Standardní Split Liner pro GC-2010

Každé balení obsahuje 5 deaktivovaných linerů. (Standardní deaktivace: max. teplota 400 °C)

Všechny linery jsou kompatibilní se všemi modely Shimadzu SPL injektorů. Doporučujeme použít odpovídající liner pro každý z injektorů, protože poloha vlny - nebo místa, kde by vlna měla být - byla pro každý injektor navržena individuálně.

Speciální deaktivace

Specifikace a informace pro objednání
  • 961-01479-05 - vložka z vlny - SPL Liner pro bazické sloučeniny (např. aminy); základní deaktivace
  • 961-01479-06 - vložka CarboFrit - SPL Liner pro bazické sloučeniny (např. aminy); základní deaktivace
  • 961-01479-08 - vložka z vlny - SPL Liner pro reaktivní sloučeniny (např. chlorované pesticidy); Siltek deaktivace
  • 961-01479-09 - vložka CarboFrit - SPL Liner pro reaktivní sloučeniny (např. chlorované pesticidy); Siltek deaktivace

Každé balení obsahuje 5 deaktivovaných linerů. Vhodné pro všechny modely injektorů. Maximální teploty závisí na typu deaktivace:

  • Standardní deaktivace: 400 °C
  • Základní deaktivace: 350 °C
  • Deaktivace Siltek: 380 °C

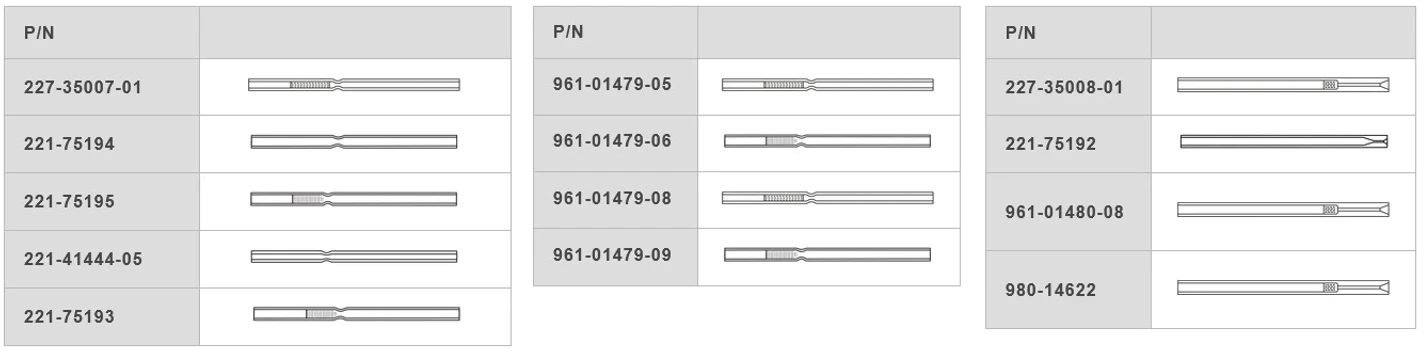

Shimadzu: Linery pro Split a Splitless nástřik

Splitless nástřik

Splitless nástřik je ideální pro vzorky s nízkými koncentracemi nebo v případě, že limity detekce musí být co nejnižší (např. stopová analýza). Na začátku Splitless nástřiku je split ventil uzavřen a veškerý vzorek je z lineru přenesen na kolonu. Po uplynutí nastavené doby se ventil otevře a zbytky rozpouštědla se vypláchnou do odpadu.

Standardně doporučené linery:
  • 227-35008-01 - pro standardní aplikace
Specifikace a informace pro objednání
  • 227-35008-01 - vložka z vlny - Standardní Splitless Liner; standardní deaktivace
  • 221-75192 - bez vložky - Splitless Liner; standardní deaktivace
  • 961-01480-08 - vložka z vlny - Splitless Liner pro reaktivní sloučeniny (např. chlorované pesticidy); Siltek deaktivace
  • 980-14622 - vložka z vlny - Splitless Liner pro Quick-DB aplikace (např. pesticidy); Sky deaktivace

Každé balení obsahuje 5 deaktivovaných linerů. Vhodné pro všechny modely injektrů. Maximální teploty závisí na typu deaktivace:

  • Standardní deaktivace: 400 °C
  • Deaktivace Siltek a Sky: 380 °C

Přehled technické a edukativní literatury Shimadzu k problematice GC linerů v knihovně LabRulezGCMS

  • Theory and Key Principles Series: Session 8 – Maintenance & Troubleshooting (Prezentace | 2020 | Shimadzu)
  • Theory and Key Principles Series: Session 3 – The Split/Splitless Inlet (Prezentace | 2020 | Shimadzu) ...

Split/Splitless nástřik

Někdy se Váš plynový chromatograf používá pro jak pro split, tak pro splitless aplikace a výměna linerů není možná. V těchto případech se doporučují univerzální split/splitless linery.

Standardně doporučené linery:
Specifikace a informace pro objednání
  • 227-35007-01 - vložka z vlny - Standardní Split/Splitless Liner pro GC-2030
  • 221-75194 - bez vložky - Standardní Split/Splitless Liner pro GC-2030 and GC-2010
  • 221-41444-05 - bez vložky - Standardní Split/Splitless Liner pro GC-2025 and GC-2014
  • 221-75193 - vložka z vlny - Standardní Split/Splitless Liner pro GC-2010

Každé balení obsahuje 5 deaktivovaných linerů. (Standardní deaktivace: max. teplota 400 °C)

Všechny linery jsou kompatibilní se všemi modely Shimadzu SPL injektorů. Doporučujeme použít odpovídající liner pro každý z injektorů, protože poloha vlny - nebo místa, kde by vlna měla být - byla pro každý injektor navržena individuálně.

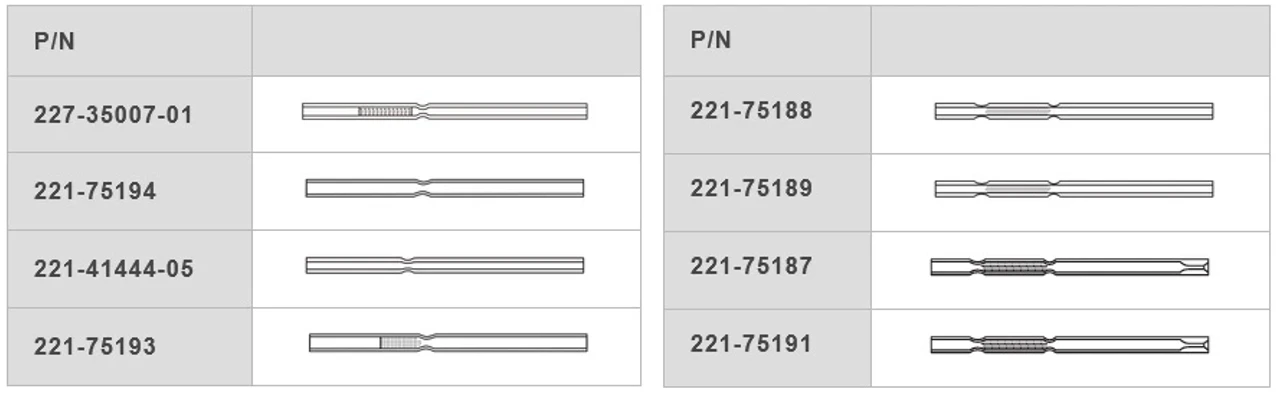

Shimadzu: Linery pro Split/Splitless nástřik

Vložky s pevně umístěnou vlnou

Vlna zůstává ve správné poloze, což je klíčové pro nástřik vzorku do vlny.

Specifikace a informace pro objednání
  • 221-75188 - vložka z vlny - Split/Splitless Liner s pevně umístěnou vlnoul - “onto wool”
  • 221-75189 - vložka z vlny - Split/Splitless Liner s pevně umístěnou vlnoul - “into wool”
  • 221-75187 - vložka z vlny - Tapered Split/Splitless Liner s pevně umístěnou vlnou - "onto wool"
  • 221-75191 - vložka z vlny - Tapered Split/Splitless Liner s pevně umístěnou vlnou - "into wool"

Každé balení obsahuje 5 deaktivovaných linerů. Vhodné pro všechny modely injektorů. (Standardní deaktivace: max. teplota 400 °C)

Headspace/Purge & Trap nástřik

Když je do plynového chromatografu nastřikován plynný vzorek, hlavní funkcí lineru je účinně přenést vzorek do analytické kolony, není totiž potřebný žádný krok pro odpaření vzorku. Proto jsou linery navrhované pro HS/P&T nástřik tenké a přímé, takže zóna vzorku zůstává při vstupu na kolonu maximálně fokusována. Vlna v lineru obvykle není potřeba.

Standardně doporučené linery:
  • 221-41544-05 - pro standardní HS/P&T aplikace
Specifikace a informace pro objednání
  • 221-75196 - objem 40 ul - Rovný liner s 0.75 mm ID
  • 221-41544-05 - objem 500 ul - Rovný liner s 2.6 mm ID
  • 221-75190 - objem 860 ul - Rovný liner s 3.4 mm ID

Každé balení obsahuje 5 deaktivovaných linerů. (Standardní deaktivace: max. teplota 400 °C)

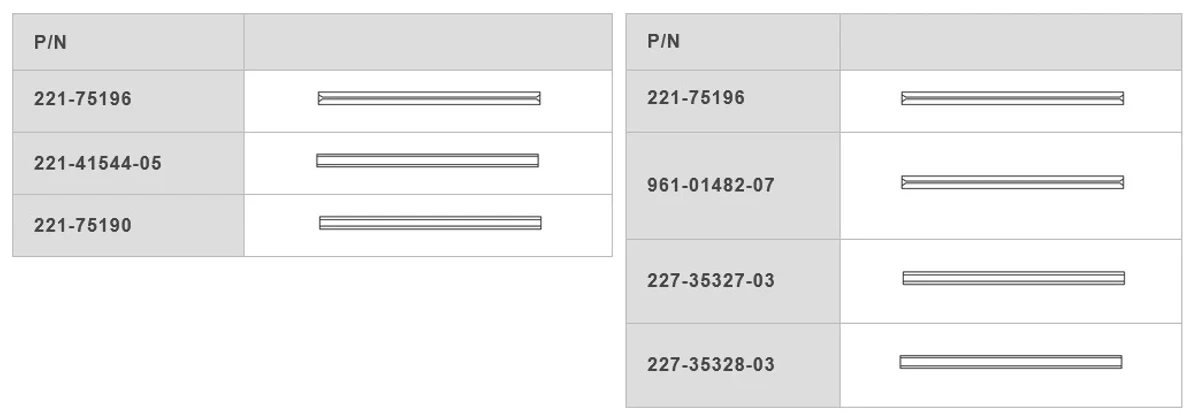

Shimadzu: Linery pro Headspace/Purge & Trap a SPME/SPME Arrow nástřik

SPME (Solid Phase Microextraction) nástřik

SPME nástřik se také používá pro analýzu stopových množství látek a může integrovat několik kroků přípravy vzorku, jako je odběr vzorku, extrakce a obohacení analytů. Podobně jako u headspace nástřiku není v injektoru potřeba žádný krok odpařování. Úlohou je pouze desorpce analytů z vlákna a jejich účinný transport na kolonu. Proto jsou SPME linery přímé průchozí vložky bez vlny a vnitřní průměr je o něco větší než vnější průměr vláken. Tímto způsobem zůstává zóna vzorku při vstupu na kolonu maximálně fokusována.

Standardně doporučené linery:
  • 221-75196 - pro SPME vlákna
  • 227-35327-03 - pro SPME Arrow o průměru 1,1 mm
  • 227-35328-03 - pro SPME Arrow o průměru 1,5 mm
Specifikace a informace pro objednání
  • 221-75196 - I.D 0,75 mm - SPME liner; standardní deaktivace (5 ks)
  • 961-01482-07 - I.D 0,75 mm - SPME liner pro reaktivní sloučeniny (např. chlorované pesticidy); Siltek deaktivace (5 ks)
  • 227-35327-03 - I.D 1.3 mm - SPME liner pro Arrows s vnějším průměrem 1.1 mm; standardní deaktivace (3 ks)
  • 227-35328-03 - I.D 1,7 mm - SPME liner pro Arrows s vnějším průměrem 1,5 mm; standardní deaktivace (3 ks)
Maximální teploty závisí na deaktivaci:
  • Standardní deaktivace: 400 °C
  • Deaktivace Siltek a Sky: 380 °C
SHIMADZU Handels GmbH - organizační složka
