Jak vybrat GC liner pro on-column a inlety pro náplňové kolony

On-Column inlety (OCI)

Během přímého nástřiku na kolonu je vzorek nastřikován na kolonu v kapalné formě díky použití studeného injektoru a speciálního lineru bez vlny. Nedochází tak k žádným ztrátám analytu, což z něj činí jedinou techniku nástřiku zcela bez diskriminace. To je zvláště důležité pro analyty s vysokým bodem varu a také užitečné při ručním nástřiku.

Jednoduchý on-column nástřik

Nevyžaduje instalovanou megabore předkolonu/kolonu (vnitřní průměr 0,53 mm) a lze použit stříkačku s jehlou standardní velikosti.

Standardně doporučené linery:

• 221-49381-02 - pro standardní on-column aplikace

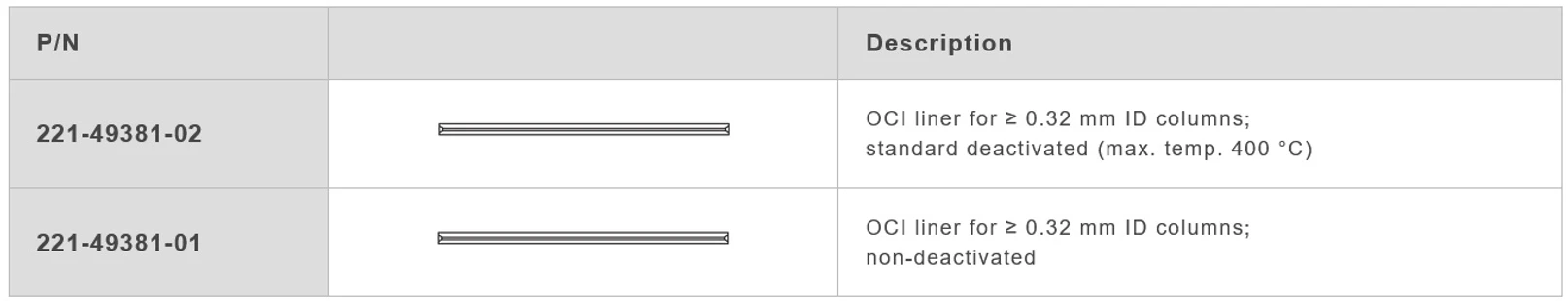

Shimadzu: GC linery pro jednoduchý on-column násřik

Standardní on-column nástřik

U GC kolon s vnitřním průměrem menším než 0,53 mm je potřebné použití tzv. retenční megabore kapiláry/gap (0,53 mm ID). Používají se stříkačky s jehlami 26 Ga nebo jehly s redukcí (23 Ga - 26 Ga).

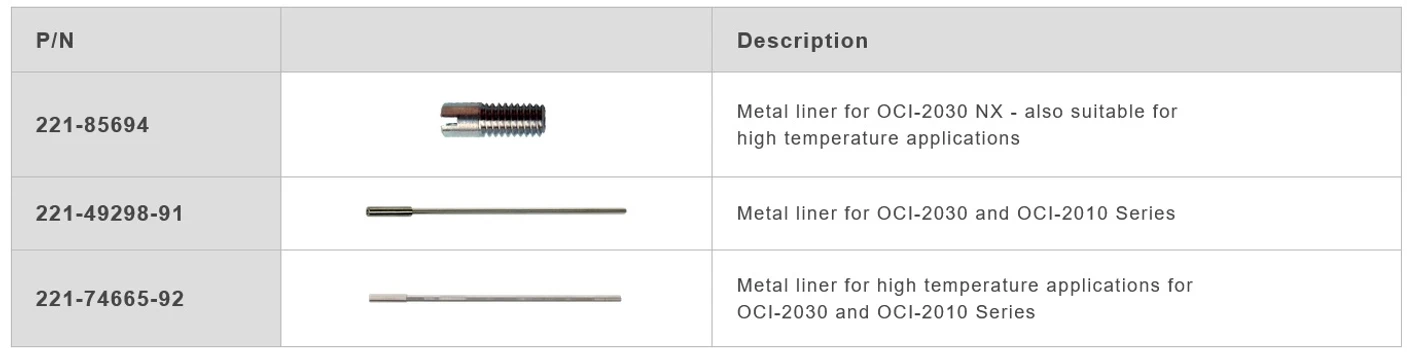

Shimadzu: GC linery pro standardní on-column násřik

Přehled technické a edukativní literatury Shimadzu k problematice GC linerů v knihovně LabRulezGCMS

• Theory and Key Principles Series: Session 8 – Maintenance & Troubleshooting (Prezentace | 2020 | Shimadzu)
• Theory and Key Principles Series: Session 3 – The Split/Splitless Inlet (Prezentace | 2020 | Shimadzu)
  ...

Inlety pro náplňové nebo wide bore kolony (WBI, SINJ, WBC)

Wide Bore Inlety (WBI)

Inlet pro wide bore kolony je velmi podobný Split Inletu (SPL), ale ve skutečnosti nemá split výstup. Při používání standardních kapilárních kolon tak lze použít jakýkoliv liner pro Split inlet. Nejvíce je však tento inlet používán v kombinaci se skleněnými a nerezovými (S.S.) plněnými kolonami, kde je již zapotřebí používat speciální linery s vnitřním zúženým tvarem.

Standardně doporučené linery pro kapilární kolony:

• 227-35008-01 - pro standardní aplikace

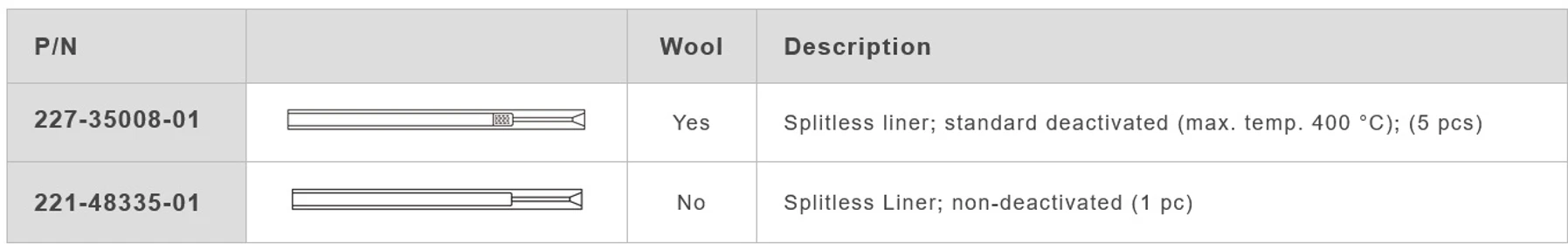

Shimadzu: GC linery pro wide bore inlety a kapilární kolony

Standardně doporučené linery pro skleněné a nerezové kolony:

• 221-48886 - pro standardní aplikace

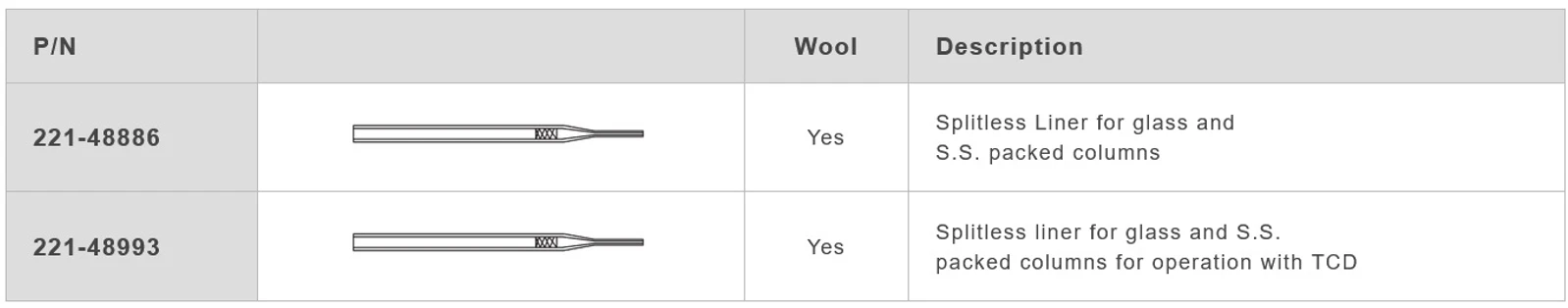

Shimadzu: GC linery pro wide bore inlety a skleněné a nerezové kolony

Inlety pro náplňové kolony (SINJ)

Single Packed inlety nemají split výstup (na rozdíl od Split inletů) ani oplach septa (na rozdíl od Split a Wide Bore inletů). To znamená, že vše co je do inletu nastříknuto, také vstupuje na kolonu. Proto se používají typicky s náplňovými kolonami a v konfiguracích u ventilových systémů.

Při konfiguracích se skleněnými kolonami, je vhodné používat skleněný liner, aby se zabránilo hromadění netěkavých složek na koloně. V některých případech je již integrován v koloně. V konfiguracích s nerezovými kolonami je vždy nutné použít skleněný liner a spojit ho s kolonou.

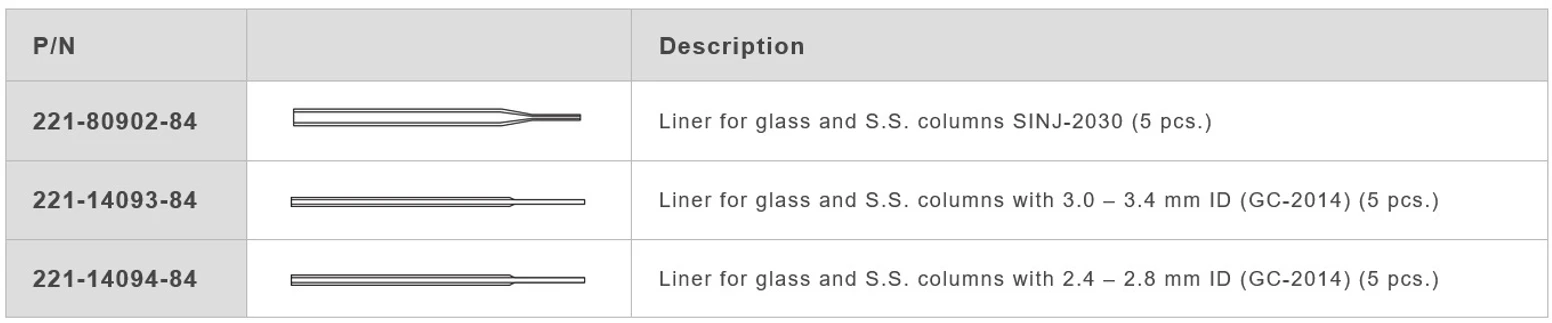

Shimadzu: GC linery pro inlety s náplňovými kolonami (SINJ)

Příslušeství pro wide bore kolony (WBC attachment)

Umožňuje použití injektorů pro náplňové kolony v kombinaci s kapilárními kolonami se širokým průměrem (tzv. wide bore s průměrem 0,53 mm). Pro minimalizace chvostování píků se tak používají se tak speciální linery s vnitřním kónickým tvarem.

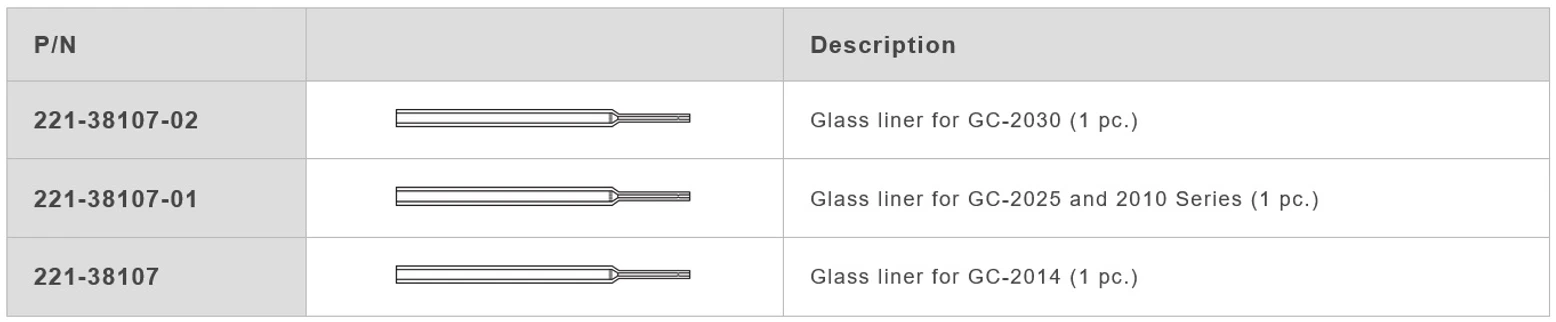

Shimadzu: GC linery pro náplňové inlety a wide bore kolony (WBC attachment)
