Analyzátor zemního plynu B - Stručná referenční příručka

K dispozici je řada analyzátorů zemního plynu (NGA), které vyhovují různým typům vzorků a požadavkům na výkon, ať už v laboratoři, na lince nebo v terénu. Analyzátory NGA jsou předkonfigurované systémy „na klíč“, které jsou navrženy tak, aby vyhovovaly standardním metodám pro stanovení výhřevnosti zemních plynů a souvisejících toků.

Lze je přizpůsobit tak, aby analyzovaly další složky, například sloučeniny síry, čímž se zajistí jejich vhodnost pro navazující procesy. Tyto analyzátory využívají osvědčený vícekanálový/vícerozměrný přístup ke stanovení výhřevnosti/spalného tepla zemního plynu a kvantifikaci jednotlivých složek.

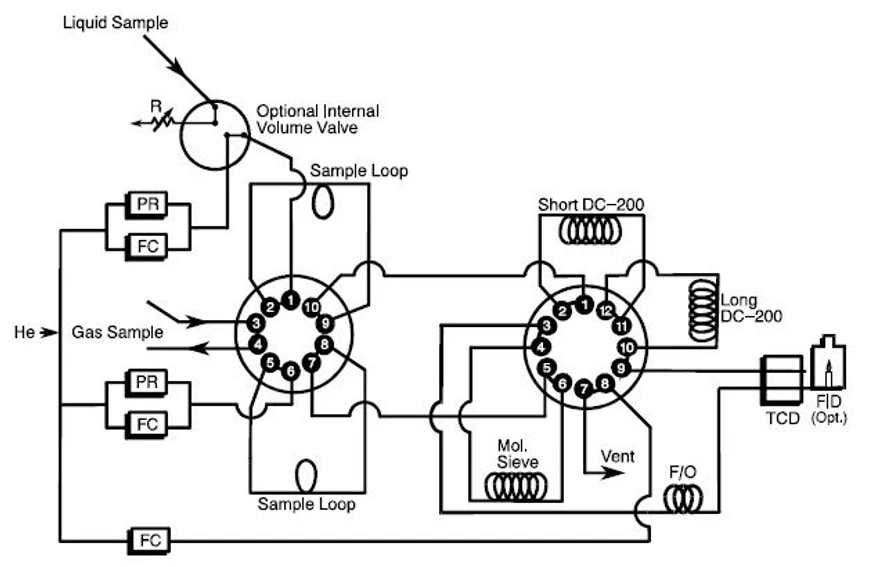

Chromsolutions: NGA Basic (systém B)

NGA (systém B) je standardní systém na klíč určený k analýze zemního plynu a uhlovodíkových matric pro de-methanizaci*. Přesně měří sledované složky, jako je kyslík, dusík, oxid uhličitý, methan, ethan, propan, butan, isobutan, pentan, sirovodík, a C₆₊ jako kompozitní pík v zemním plynu. U toků z de-methanizátoru analyzuje oxid uhličitý, ethan, propan, butan, isopentan, hexan a C₇₊ jako kompozitní pík. V plynné metodě (2261) zahrnuje kompozitní pík hexan a těžší složky (C₆₊), zatímco v kapalné metodě (2177) zahrnuje heptan a těžší složky (C₇₊).

*De-methanizaceznamená proces odstraňování nebo redukce methanové složky ze směsi uhlovodíků. Výsledkem je produkt s vyšší koncentrací jiných uhlovodíkových sloučenin, známý jako de-methanizované uhlovodíky nebo kapalný zemní plyn (NGL).

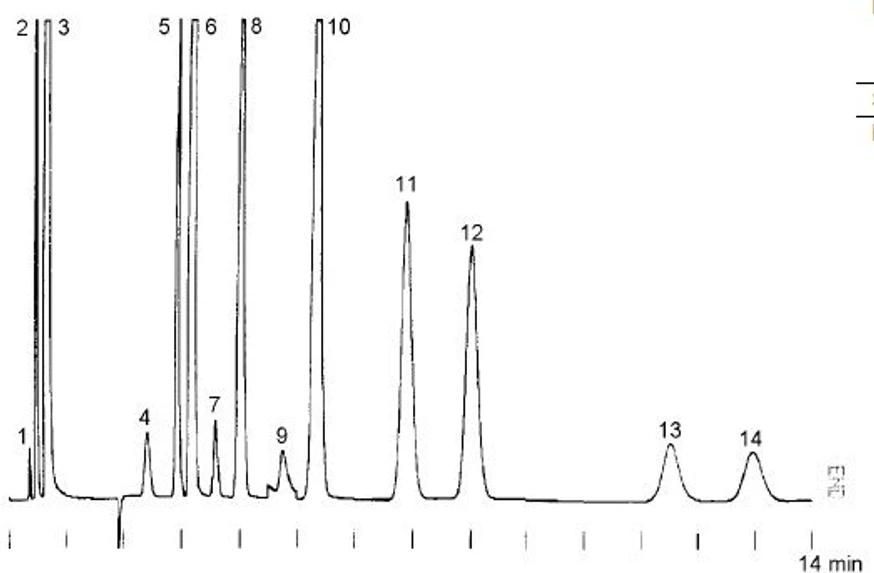

Chromsolutions: Vzorek zemního plynu - systém B - 1. kyslík, 2. dusík, 3. methan, 4. C6+, 5. dusík, 6. methan, 7. C02, 8. ethan, 9. H2S, 10. propan, 11. i-butan, 12. n-butan, 13. i-pentan.

Analyzátor - popis / zveřejněná metoda (metody)

• Zemní plyn A - jednokanálový analyzátor zemního plynu / ASTM D1945, GPA2261
• Zemní plyn B - dvoukanálový analyzátor zemního plynu / ASTM D1945, GPA2261
• Zemní plyn C - Rozšířený analyzátor zemního plynu / GPA 2286 ( včetně He/H₂₎
• Zemní plyn D - Tři rozšířené analyzátory zemního plynu na míru / ASTM D1945, GPA2261, GPA 2286 (včetně He/H₂ )

Závěry

Analyzátor zemního plynu (systém B)

• Plně automatizovaný proces analýzy.
• Není nutný nákladný vývoj metod.
• Schopnost detekovat celou řadu složek.
• Všechny výsledky kanálů jsou spojeny do jediné zprávy.
• Jednoduché nastavení pro snadnou obsluhu, údržbu a servis.
