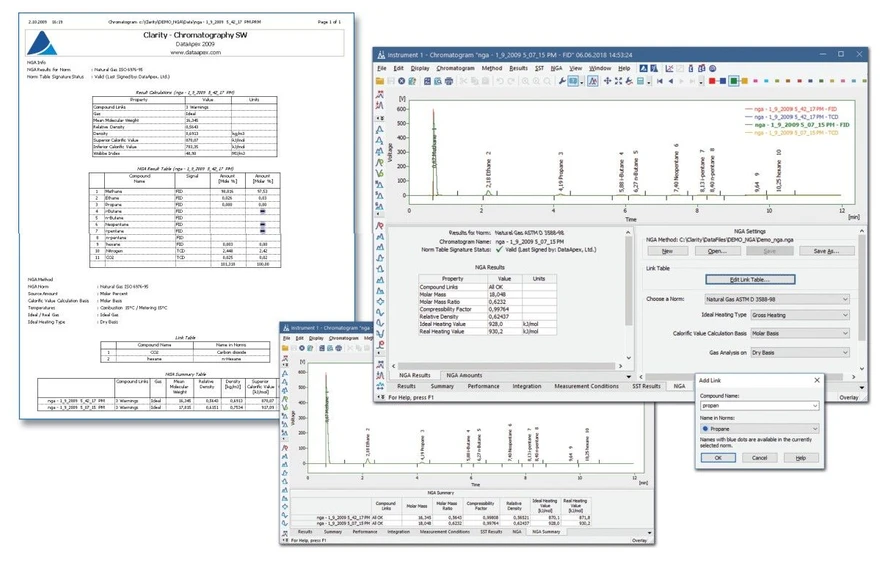

DataApex NGA - rozšíření o modul analýzy zemního plynu pro software Clarity

Rozšíření o analýzy zemního plynu (NGA) je softwarový modul pro zpracování dat o zemním plynu a zkapalněných ropných plynech. Pro výpočty vlastností plynu již nepotřebujete externí nástroj, protože software Clarity obsahuje kompletní pracovní postup sběru dat, kalibrace píků, reportů a výpočtů vlastností plynu na základě podporovaných norem. Je možné provádět souhrnné výpočty vlastností plynu z více signálů a chromatogramů.

• Vypočítává vlastnosti plynu v souladu s mezinárodně uznávanými normami ISO 6976-95, ASTM D 3588-98, GPA 2172-09 pro zemní plyn nebo ASTM D 2421-02, ASTM D 2598-02, ISO 8973-97 / EN589-04 pro zkapalněný ropný plyn.
• Vlastnosti plynu lze vypočítat z více signálů a dokonce i z více chromatogramů.
• Na základě zpětné vazby od zákazníků je možné zahrnout další normy.
• Rozšíření NGA je volitelným doplňkem softwaru Clarity, nelze jej používat jako samostatný program.

DataApex - Rozšíření o modul analýzy zemního plynu pro software Clarity

Vlastnosti - vypočtené podle norem

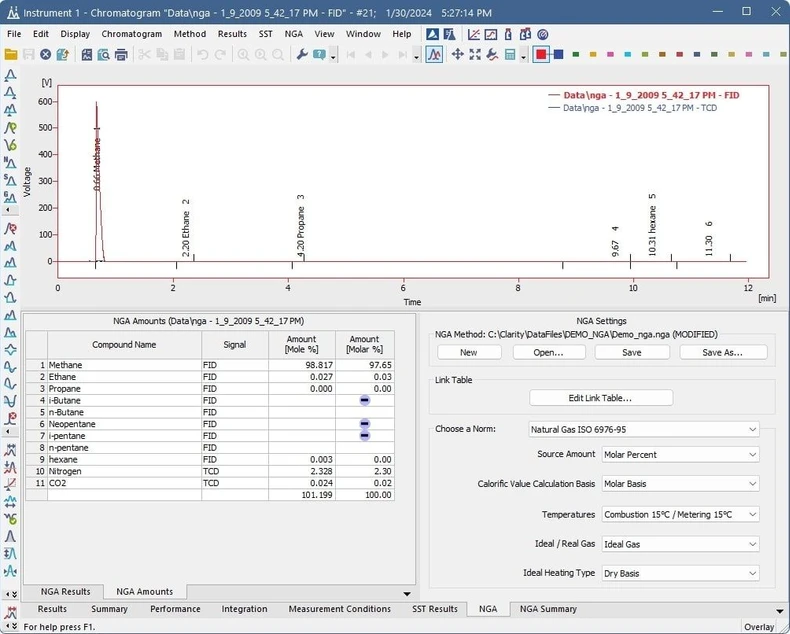

ISO 6976-95

• Kompresní faktor (pouze pro skutečný plyn)
• Střední molekulová hmotnost
• Relativní hustota
• Hustota
• Vyšší výhřevnost
• Horší výhřevnost
• Wobbeho index

ISO 6976-16 / ISO 6976-95 Zemní plyn: Výpočet výhřevnosti, hustoty, relativní hustoty a Wobbeho indexu ze složení.

ISO 8973-97 / EN589-04

• Absolutní tlak par (pouze pro molární a hmotnostní procenta)
• Měřicí tlak par (pouze pro molární a hmotnostní procenta)
• Oktanové číslo

ISO 8973-97 / EN 589+A1: Normy pro metody výpočtu hustoty a tlaku par zkapalněných ropných plynů.

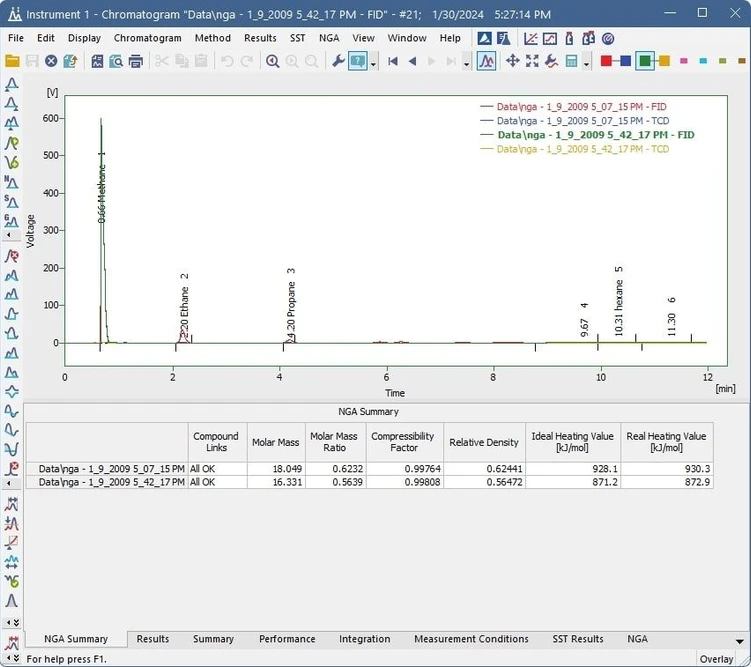

DataApex - Clarity software - Rozšíření o modul analýzy zemního plynu (NGA)

ASTM D 3588-98 a GPA 2172-09

• Molární hmotnost
• Molární hmotnostní poměr
• Faktor stlačitelnosti
• Relativní hustota
• Ideální výhřevnost (také v BTU - britských tepelných jednotkách)
• Skutečná výhřevnost (také v BTU - britských tepelných jednotkách)

ASTM D 3588-98: Standardní postup pro výpočet výhřevnosti, faktoru stlačitelnosti a relativní hustoty plynných paliv.

GPA 2172-09: Výpočet hrubé/čisté výhřevnosti, relativní hustoty a faktoru stlačitelnosti směsí zemního plynu z analýzy složení.

DataApex - Clarity software - Rozšíření o modul analýzy zemního plynu (NGA)

ASTM ASTM D 2421-02 a D 2598-02

• Tlak par
• Relativní hustota
• Motorové oktanové číslo

ASTM D 2421-02: Standardní postup pro vzájemný převod analýzy uhlovodíků C₅ a lehčích uhlovodíků na objemovou hmotnost plynu, objemovou hmotnost kapaliny nebo hmotnostní hmotnost.

ASTM D 2598-02: Standardní postup pro výpočet určitých fyzikálních vlastností zkapalněných ropných plynů z analýzy složení.

DataApex - Clarity software - Rozšíření o modul analýzy zemního plynu (NGA)

Specifikace

• Číslo modulu: A32
• Související produkty:
  • A32 (p/n C50)
  • Clarity Offline (p/n C59) Řídicí modul GC a AS (p/n A23 a A26)
