Analyzátor rafinérských plynů - Stručná referenční příručka

Analyzátor rafinérských plynů (RGA) je standardní řešení analýzy rafinérských plynů na klíč. Analyzátor je vhodný pro všechny typy rafinérských plynů, včetně komínových, plamenových a reformerových. Analyzátor se vyvinul ze standardního RGA na rychlý RGA.

Analyzátor GC má 3 kanály s víceventilovou konstrukcí využívající jak kapilární, tak náplňové/ mikronáplňové kolony. Systém je rozdělen na 3 kanály:

• Lehké uhlovodíky (LHA)
• Stálé plyny (PGA)
• Vodík, (H₂A)

Tento vícekanálový/multivstřikovací přístup ke složitým vzorkům je běžným prvkem při návrhu specializovaných analyzátorů. Všechny 3 vzorkovací smyčky znázorněné na obrázku níže jsou vzájemně propojené, takže každou z nich protéká stejný vzorek. Když jsou smyčky přepnuty do vstřikovací polohy, stejný vzorek se umístí na každý kanál. RGA je dostupný v několika variantách, například jako úplná analýza nebo rychlá analýza. Dále může být RGA postaven na různých typech GC šasi.

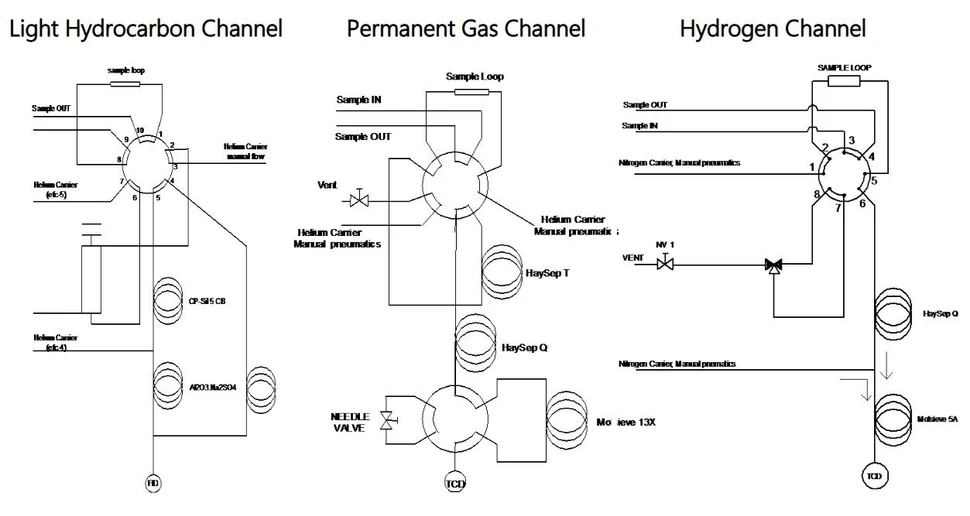

ChromSolutions: 3 kanály Analyzátoru GC.

Rychlý RGA může být vybaven volitelným ventilem pro vstřikování kapaliny do kanálu pro lehké uhlovodíky. Pro zkapalněné plyny, jako je LPG, nebo vysokotlaké vzorky lze před vstřikovací ventily rychlého RGA připojit volitelný Micro-Gasifier. Micro-Gasifier odpařuje zkapalněné plyny a snižuje tlak vysokotlakých plynů na nízkotlaké, čímž zabraňuje jakékoli diskriminaci vzorku.

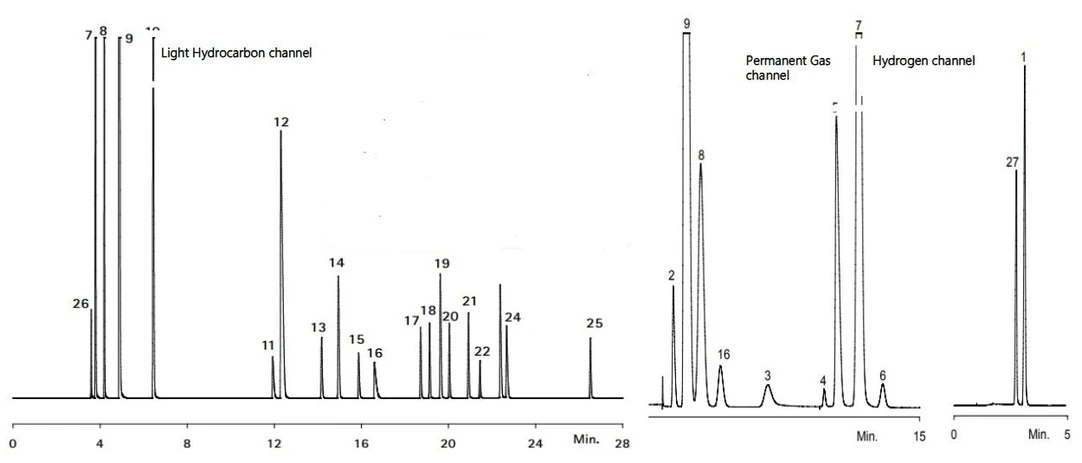

ChromSolutions: 1. Vodík, 2. Oxid uhličitý, 3. Sirovodík, 4. Kyslík, 5. Dusík, 6. Oxid uhelnatý, 7. Methan, 8. Ethan, 10. Propan, 11. Cykloropan, 12. Propylen, 13. I-butan, 14. N-butan, 15. Propadien, 16. Acetylen, 17. T-2-buten, 19. I-buten, 20. C-2-buten, 21. I-pentan, 22. N-pentan, 23. 1,3-butadien, 24. Propyn, 25. Butyn, 26. C6+.

Závěry

Analyzátor rafinérských plynů:

• Analýza je zcela automatizovaná.
• Žádný nákladný vývoj metody.
• Je možná detekce v celém rozsahu.
• Výsledky všech kanálů jsou spojeny do 1 reportu.
• Jednoduché nastavení je zaměřeno na snadnou obsluhu/údržbu a servis.
