Shimadzu EDX-FTIR - vyhledávač kontaminantů / materiálová analýza

Vyhledávač kontaminantů v analýze EDXIR, EDX-FTIR vyhledávač kontaminantů/inspektor materiálů

Software Shimadzu EDXIR-Analysis je speciálně navržen k provádění kvalitativní analýzy pomocí dat získaných fluorescenčním spektrometrem s disperzní energií (EDX) a infračerveného spektrofotometru s Fourierovou transformací (FTIR). Tento software se používá k provádění integrované analýzy dat z FTIR, která je vynikající při identifikaci a kvalifikaci organických sloučenin, a z EDX, která je vynikající při elementární analýze kovů, anorganických sloučenin a dalších obsahů. Poté sleduje výsledky identifikace a stupeň shody. Lze jej také použít k samostatné analýze dat EDX nebo FTIR. Knihovna používaná pro analýzu dat (standardně obsahující 485 dat) je originální od společnosti Shimadzu a byla vytvořena na základě spolupráce s vodárenskými společnostmi a výrobci potravin. Do knihovny lze registrovat další data, stejně jako obrazové soubory a soubory dokumentů ve formátu PDF. Je také efektivní pro propojené ukládání různých typů dat jako elektronických souborů.

Integrovaná analýza údajů o kontaminantech

Chcete-li automaticky provést kvalitativní analýzu, stačí kliknout na tlačítko "Analyze Both Data" a vybrat data EDX/FTIR* 1. To zvyšuje efektivitu analýzy dat a poskytuje silnou podporu pro analýzu kontaminantů.

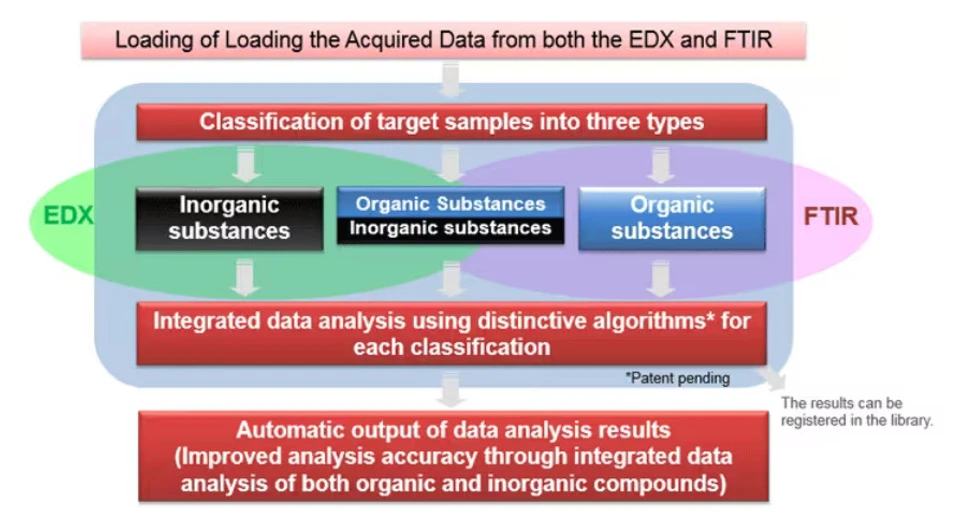

Shimadzu: Podrobné schéma integrované analýzy dat

Výsledky integrované analýzy dat zobrazují kromě seznamu shod také profily EDX a spektra FTIR nalezené jako shody z knihovny. Pokud si uživatel přeje procházet příslušné výsledky analýzy dat, lze je zkontrolovat kliknutím na tlačítko "Single". Kliknutím na tlačítko "Print" se výsledky vytisknou v pevném formátu a také se uloží ve formátu Word * 2.

• 1 Pomocí profilu EDX jsou data klasifikována jako anorganická, organická a směsná. Integrovaná analýza dat se provádí použitím úrovní priority pro každou klasifikaci. (V řízení o udělení patentu)

• 2 Nejprve je nutné nainstalovat aplikaci Microsoft Word.

Analýza kontaminantů černé pryže

Na uvedených příkladech je uvedena integrovaná analýza získaných dat kontaminantů černé pryže a porovnání dat pro zkoumaný objekt z polyvinylchloridu (PVC) a standardní výrobek. Z výsledků integrované analýzy dat je zřejmé, že kontaminantem černé pryže je akrylonitrilbutadienový kaučuk (NBR), který obsahuje uhličitan vápenatý a stearan zinečnatý.

Shimadzu: Integrovaná analýza dat kontaminantů a srovnání dat

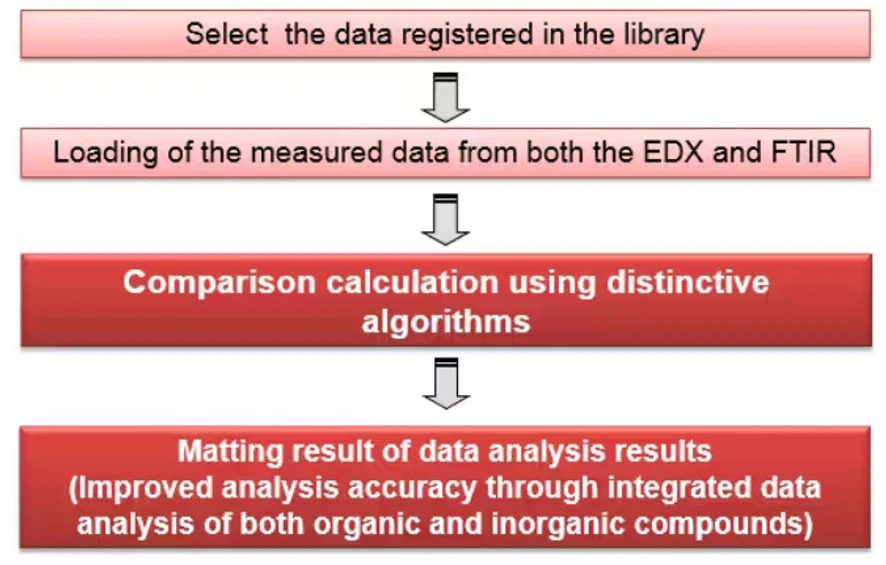

Srovnání dat pro konfirmační zkoušky

Díky funkci porovnávání dat, která vypočítává stupeň shody mezi skutečně naměřenými daty a daty registrovanými v knihovně, lze software použít pro protiopatření proti "tiché změně " * 1 a pro další konfirmační testy.

• 1 Termín používaný v Japonsku pro označení změn materiálů provedených dodavateli bez vědomí výrobců.

Shimadzu: Srovnání dat pro konfirmační testy

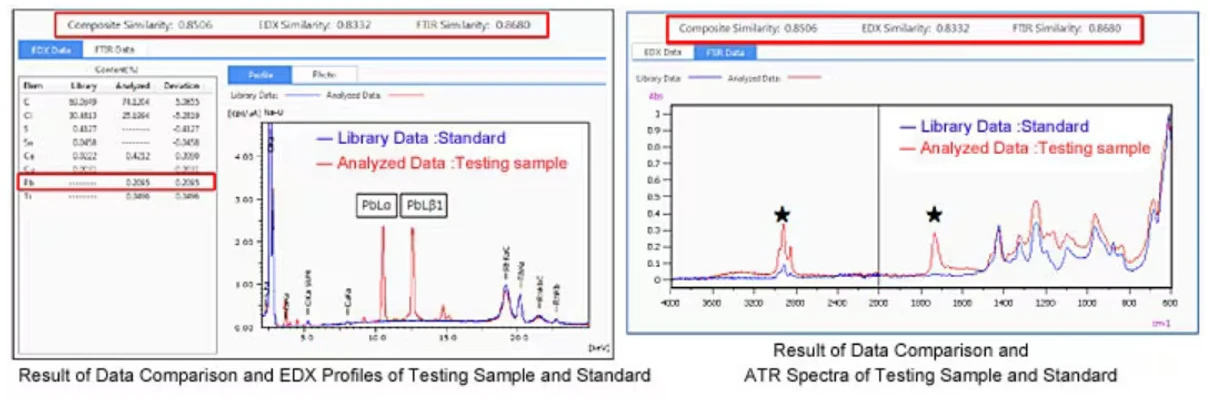

Porovnání dat pro testy PVC

Z porovnání dat vyplývá, že stupeň shody mezi předmětem zkoušení PVC a standardním výrobkem je 0,8506. Z údajů EDX a FTIR bylo zjištěno olovo (Pb) a akryl, které ve standardním výrobku nebyly zjištěny. Proto se předpokládá, že předmět zkoušení obsahuje jiné složky než standardní výrobek.

Shimadzu: Porovnání dat pro testy PVC

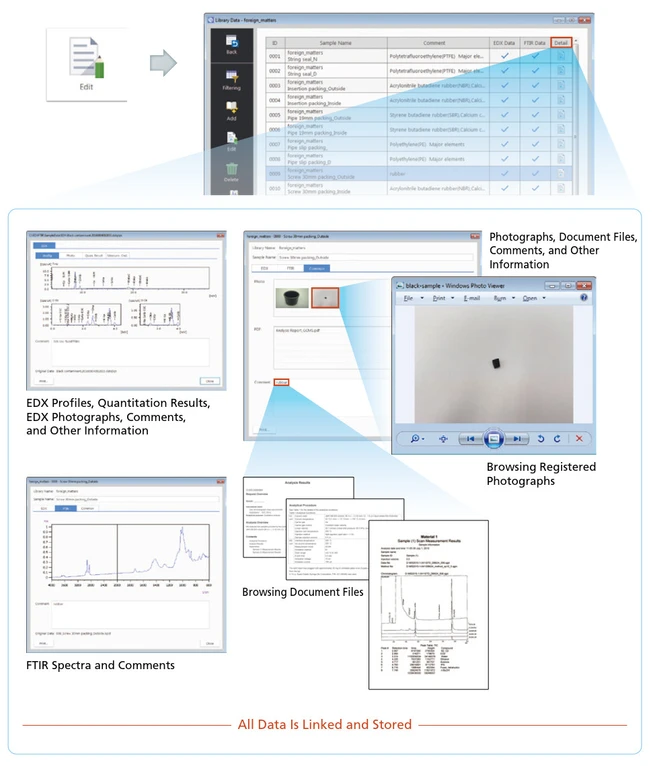

Prohlížení dat a registrace, editace a mazání dat, obrázků a souborů dokumentů

Po kliknutí na tlačítko "Editovat" a výběru existující knihovny lze procházet data, obrázky a dokumenty registrované ve vybrané knihovně. Data lze nově registrovat, upravovat a mazat. Lze také vytvořit novou knihovnu. Pokud byla data pro vzorek získána jinými přístroji než přístroji EDX a FTIR (například chromatografem, hmotnostním spektrometrem nebo systémem pro pozorování povrchu), lze je navíc převést do formátu PDF a poté zaregistrovat, což umožní propojení s daty EDX/FTIR.

Shimadzu: Prohlížení dat a registrace, editace a mazání dat, obrázků a souborů dokumentů
