Shimadzu BID GC detektor
Shimadzu BID GC detektorShimadzu BID GC detektor
Shimadzu BID GC detektorDetektor ionizace dielektrickým bariérovým výbojem (Dielectric-Barrier Discharge Ionization Detector). BID je univerzální a vysoce citlivý detektor, který vytváří ionizaci pomocí plazmy na bázi hélia, jež vzniká dielektrickým bariérovým výbojem.
O produktu

Shimadzu BID GC detektor

BID je citlivější než běžné detektory

Detektor BID, patentovaný společností Shimadzu, detekuje ionizaci na bázi hélia prostřednictvím dielektrického bariérového výboje. Je citlivější než běžné detektory a je tudíž schopen detekovat komponenty, které byly dosud obtížné pro FID, TCD a další univerzální detektory (srovnání detektorů viz Tabulka č.1). Navíc si tento detektor zachovává dlouhodobou stabilitu.

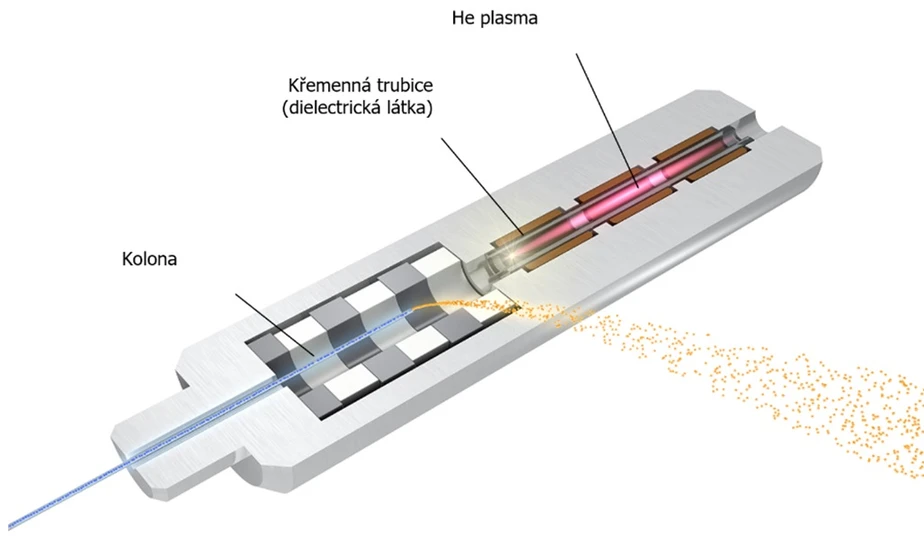

Shimadzu: Obrázek 1: BID detektor – průřez.jpg

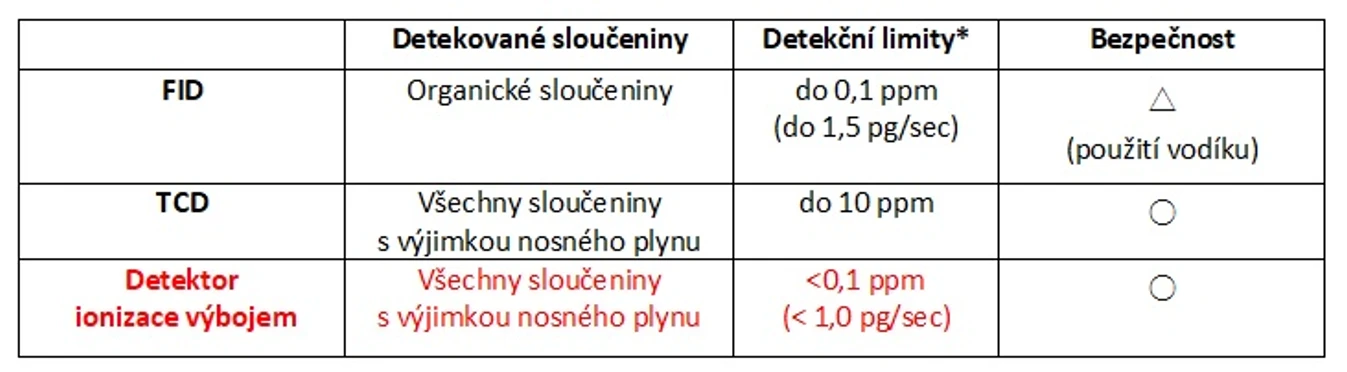

Shimadzu: Tabulka 1: BID vs. FID a TCD. *) DL se liší v závislosti na podmínkách měření a vzorcích. Podle příkladů analýzy Shimadzu.

Konvenční detektor ionizace výbojem

Detektory, ve kterých jsou vzorky ionizovány excitovaným heliem, jsou dobře známy. Například fotoionizační detektory s pulzním výbojem (PDD) vzorky kvantitativně analyzují následujícím způsobem.

  1. Vysokonapěťový puls je vložen mezi výbojové elektrody v héliu (He) a vytváří výboj.
  2. Molekuly He přecházejí do excitovaného stavu v důsledku výboje. Poté v procesu návratu do základního stavu uvolňují ultrafialové světlo v širokém energetickém rozsahu (17,7 eV).
  3. Světelná energie z tohoto ultrafialového světla je absorbována vzorkem a ionizuje jej.

(M → M + + e-)

(!) Ozařovací energie He je vysoká 17,7 eV a je schopna ionizovat všechny vzorky kromě Ne.

  1. Generované elektrony jsou absorbovány elektrodou a jsou detekovány jako proud.

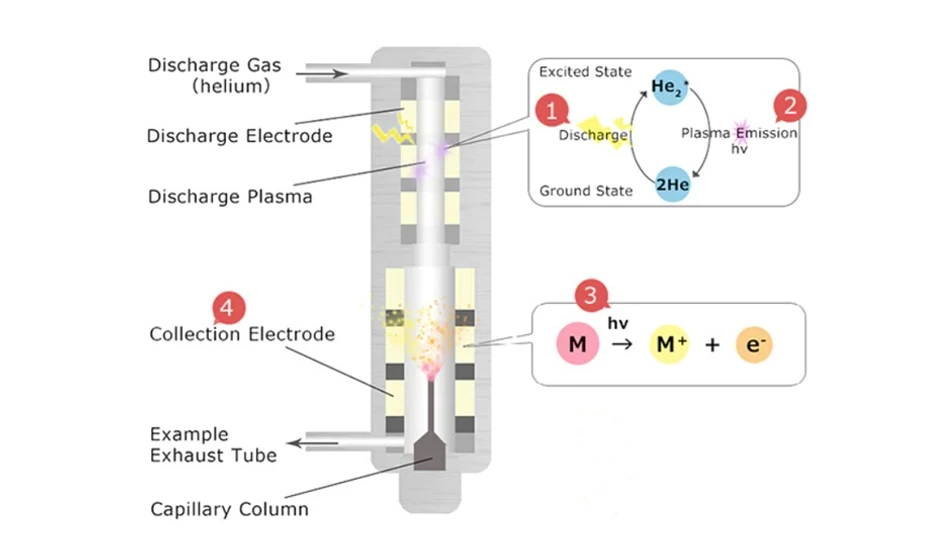

Shimadzu: Obrázek 2: Princip fungování konvenčního detektoru ionizace výbojem

V čem tkví tajemství Shimadzu BID?

V Shimadzu byl BID vyvinut tak, že do konvenčního detektoru byla začleněna naše vlastní technologie. Vlastnosti patentované technologie Shimadzu BID jsou následující.

(1) Systém výboje dielektrické bariéry

Při generování výboje jsou výbojové elektrody, které jsou použité k vytvoření výboje, zakryty dielektrikem (křemenným sklem). Jejich zakrytí v dielektriku nabízí následující výhody.

  • Vybíjecí proud je omezen, což potlačuje přehřátí elektrod a výbojové komory v důsledku velkých proudů, tudíž se vytváří stabilní výboj. (Generovaná plazma je při nízké teplotě, blízké pokojové teplotě.)
  • Výbojem generovaná plazma nepřichází do kontaktu s elektrodou díky dielektriku, takže nedochází k poškození elektrody rozprašováním, což vytváří vynikající dlouhodobou stabilitu.

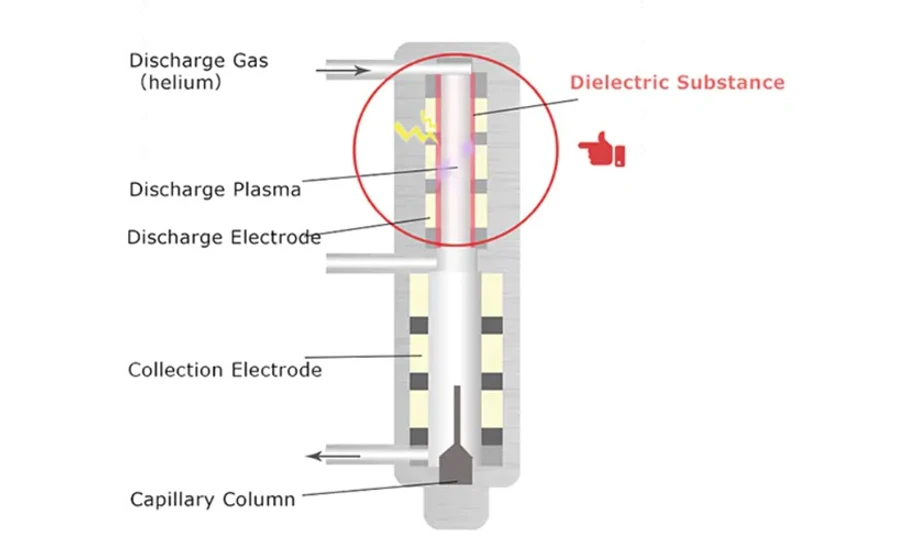

Shimadzu: Obrázek 3: Dielektrická bariéra

Jak již bylo uvedeno výše, dielektrický bariérový výboj generuje plazmu za velmi nízké teploty plynu (blízké teplotě místnosti). Ani při kontaktu plazmy s pokožkou (viz Obrázek 4) nedochází k žádnému pocitu tepla. Charakteristickým rysem této nízké produkce tepla je, že jsou potlačeny teplotní výkyvy u součásti generující plazmu, což pomáhá minimalizovat výstupní šum detektoru.

Shimadzu: Obrázek 4: Kontakt plazmy s pokožkou

(2) Patentovaná technologie Bypass exhaust tube (obtokové vyčerpávací trubice)! Patent č. 05136300

Obtoková vyčerpávací trubice je připojena mezi součást generující plazmu a sběrač elektrického náboje. Tato konfigurace zajišťuje odvod části výbojového plynu použitého pro generování plazmy.

Aby se zachovala čistota výbojového plynu, je výhodné, aby průtok výbojového plynu v součásti generující plazmu byl na určité úrovni nebo nad ní. Současně i nadměrný tok výbojového plynu v kolektoru elektrického náboje může způsobit nechtěné zředění vzorku plynu. Instalací obtokové vyčerpávací trubice se reguluje průtok v kolektoru elektrického náboje za zachování dostatečného průtoku v součásti generující plazmu.

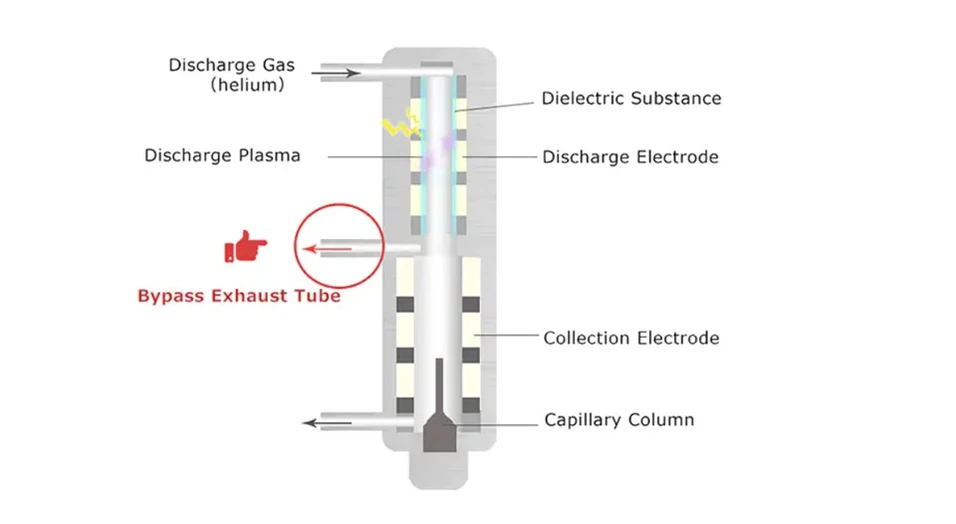

Shimadzu: Obrázek 5: Bypass exhaust tube (obtokové vyčerpávací trubice). Součást generující plazmu (nahoře) a sběrač elektrického náboje (dole).
