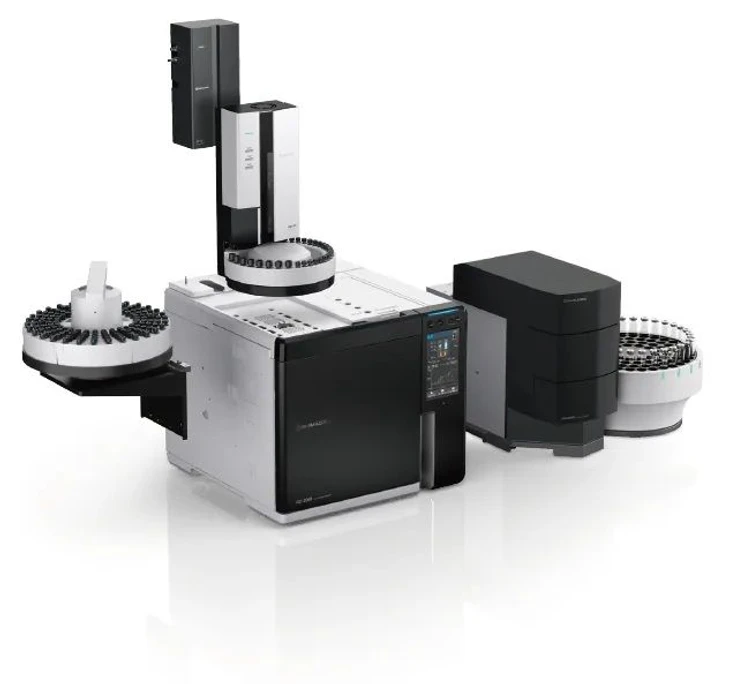

Shimadzu Nexis GC-2060 Plynový chromatograf

Shimadzu Nexis™ GC-2060 představuje špičkový plynový chromatograf nové generace, který kombinuje více než 70 let zkušeností v oblasti GC s moderními technologiemi pro maximalizaci analytické efektivity, flexibility a spolehlivosti.

Shimadzu Nexis GC-2060 Plynový chromatograf

Systém je navržen jako univerzální platforma pro široké spektrum aplikací a umožňuje konfiguraci až se dvěma injektory, třemi nástřikovými systémy a čtyřmi detektory současně. Díky tomu dokáže jeden přístroj pokrýt více analytických úloh při minimálních nárocích na laboratorní prostor.

Technologie Analytical Intelligence automaticky monitoruje stav přístroje, poskytuje doporučení pro optimalizaci a v některých případech provádí i automatickou nápravu, čímž zvyšuje spolehlivost výsledků a snižuje nároky na obsluhu.

Klíčové vlastnosti

• Vysoká flexibilita konfigurace – podpora více injektorů, detektorů a příslušenství v jednom systému
• Multi-Mode Injection Unit (MMI) – umožňuje split/splitless, PTV, přímý nástřik, velkoobjemový nástřik (LVI), termální desorpci a extrakci
• Kompatibilita metod – snadná integrace do stávajících pracovních postupů bez nutnosti rozsáhlé revalidace
• Next-Gen detektory (FID, TCD) – vysoká citlivost, linearita a dlouhodobá stabilita
• Automatická optimalizace provozu (Eco Idling) – snížení spotřeby plynů, energie a provozních nákladů
• Podpora vodíku jako nosného plynu – rychlejší analýzy a vyšší analytická propustnost
• Automatizované spuštění a vypnutí systému – bezpečný a efektivní provoz bez zásahu obsluhy
• Tool-free údržba (ClickTek) – rychlá instalace kolony a jednoduchý servis bez použití nářadí
• Clean Pilot – automatická kondicionace kolony pro stabilní základní linii a reprodukovatelné výsledky
• Intuitivní uživatelské rozhraní – přehledné zobrazení průtoků plynů a nastavení systému

Shimadzu Nexis GC-2060 Plynový chromatograf

Výkon a efektivita

Nexis GC-2060 eliminuje běžná omezení GC analýzy díky inovacím zaměřeným na minimalizaci prostojů, zjednodušení pracovních postupů a zvýšení produktivity. MMI umožňuje využití různých režimů nástřiku bez nutnosti výměny hardwaru a současně zachovává kompatibilitu s konvenčními metodami.

Velkoobjemový nástřik (LVI) umožňuje zakoncentrování analytů přímo během nástřiku a snižuje nároky na přípravu vzorku.

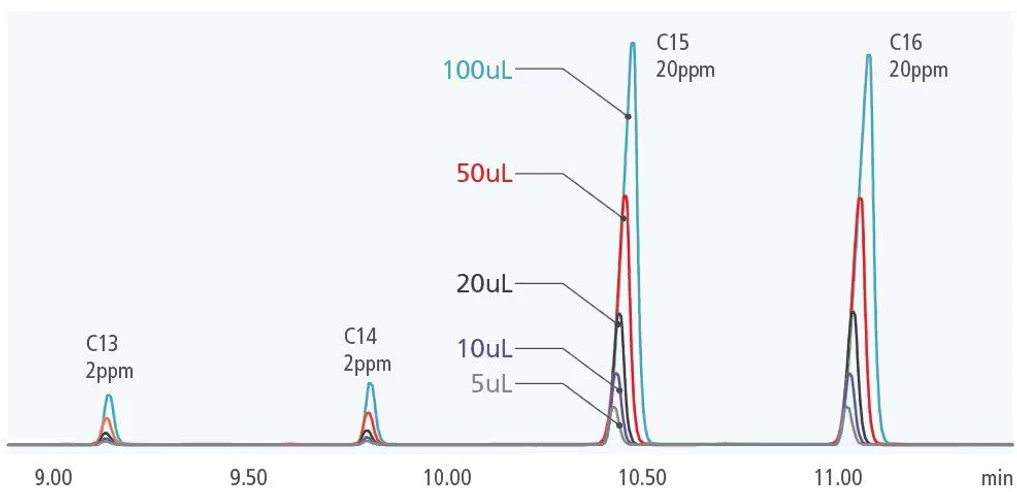

Shimadzu Nexis GC-2060 Plynový chromatograf: Chromatogram při velkoobjemovém nástřiku (C13, C14, C15, C16).

Nově navržený FID dosahuje detekčního limitu 1,0 pg C/s a podporuje pokročilé režimy, včetně Polyarc™, který umožňuje jednotnou kalibraci napříč různými organickými sloučeninami.

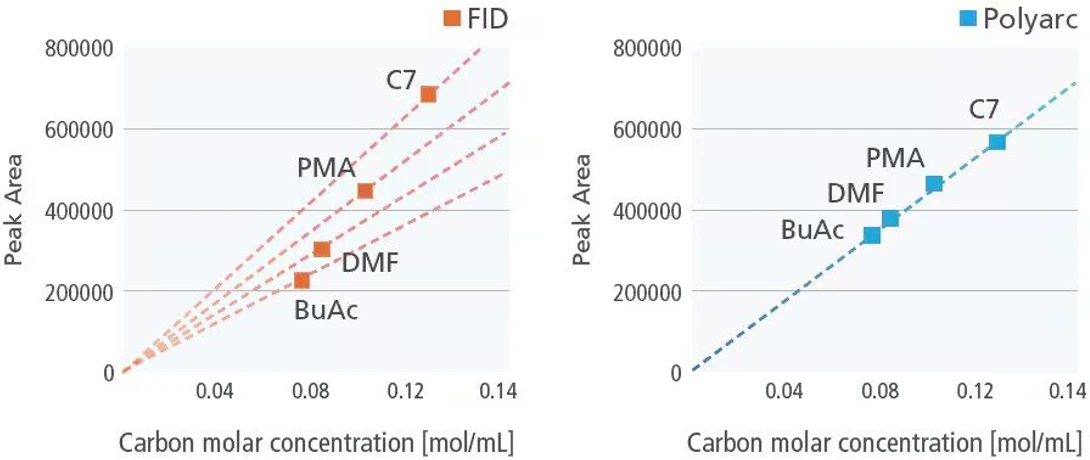

Shimadzu Nexis GC-2060 Plynový chromatograf: Porovnání relativní citlivosti FID a režimu FID Polyarc.

Automatizace a úspory

Funkce Eco Idling automaticky přepíná systém do úsporného režimu v době nečinnosti a optimalizuje spotřebu energie i plynů. Systém zároveň poskytuje přehled o úsporách nákladů a snížení emisí CO₂.

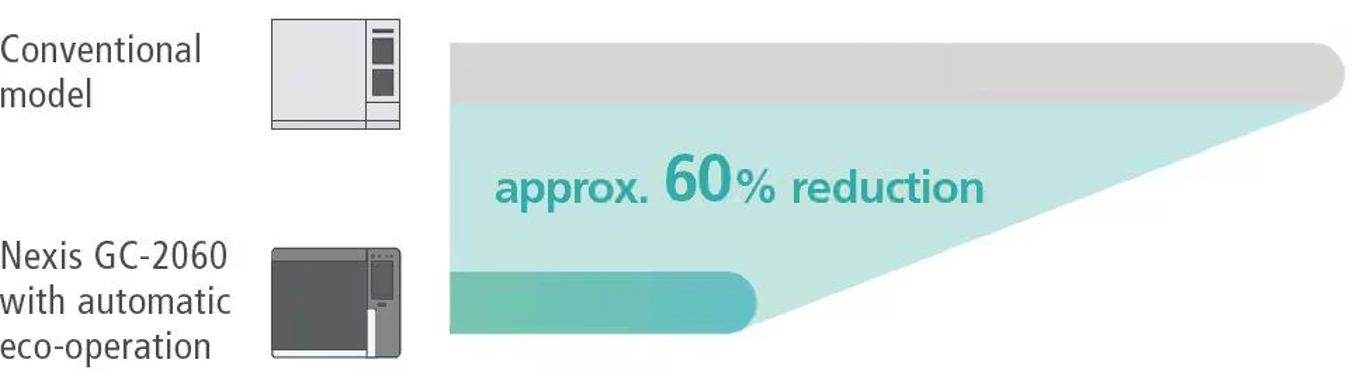

Shimadzu Nexis GC-2060 Plynový chromatograf: Srovnání spotřeby energie.

Automatické řízení průtoků plynů, teplot a start/stop sekvencí umožňuje bezpečný bezobslužný provoz a minimalizuje riziko chyb.

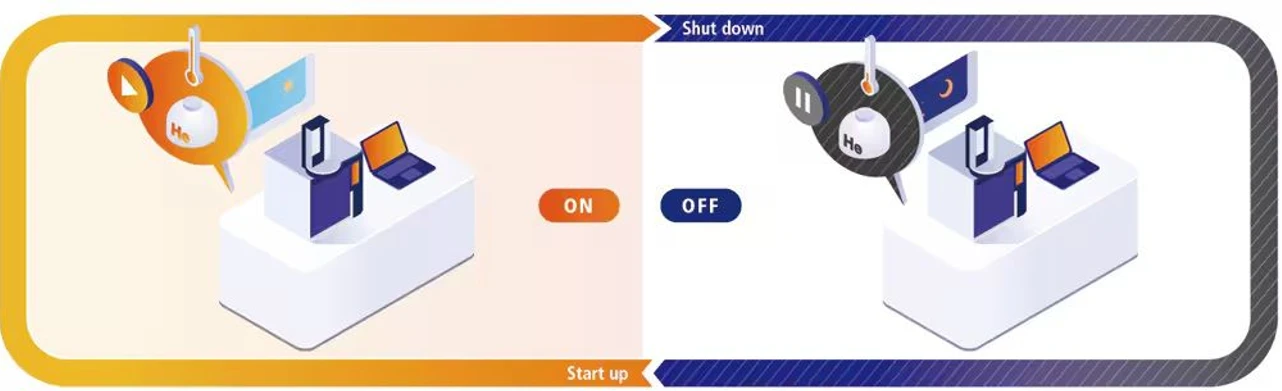

Shimadzu Nexis GC-2060 Plynový chromatograf: Automatické spuštění a vypnutí GC.

Flexibilita a kompatibilita

Systém podporuje široké spektrum nástřikových systémů (SPL, MMI, OCI, WBI aj.) a detektorů (FID, TCD, ECD, FPD, FTD, BID), stejně jako integraci s autosamplery a softwarem třetích stran.

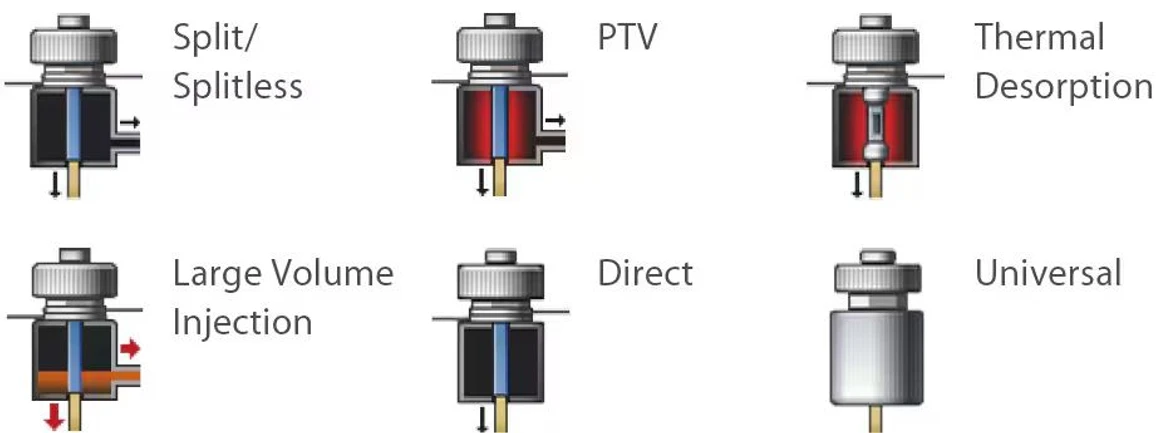

Shimadzu Nexis GC-2060 Plynový chromatograf: Flexibilní režimy nástřiku a plynulý přenos metod.

To umožňuje konfiguraci přesně podle požadavků aplikací v oblastech farmacie, potravinářství, energetiky i environmentální analýzy.

Aplikace

Farmacie

Analýza reziduálních rozpouštědel ve farmaceutických přípravcích

Headspace technika udržuje vzorek při konstantní teplotě a dávkuje složky z plynné fáze do GC v definovaném objemu. Používá se pro stanovení obsahu a stability reziduálních rozpouštědel v pevných i kapalných vzorcích. Multifunkční a uživatelsky přívětivý design série HS-20 podporuje široké spektrum analýz – od výzkumu po kontrolu kvality.

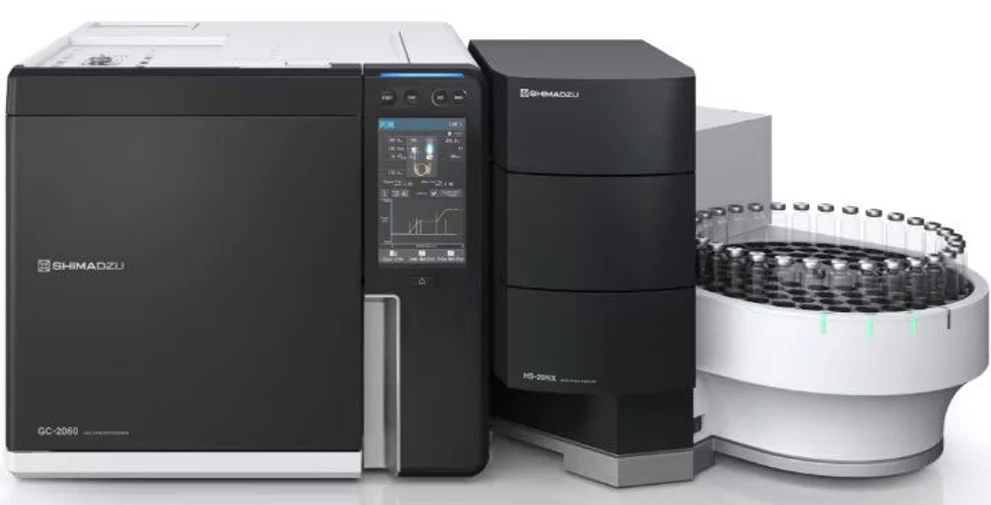

Shimadzu Nexis GC-2060 Plynový chromatograf: Nexis GC-2060 + HS-20 NX.

Potravinářství

Analýza pachových látek pomocí MMI a termální desorpce

MMI umožňuje analýzu termální desorpce bez nadměrného zahřívání vzorku během nástřiku. Při použití speciálního MonoTrap pro extrakci a zakoncentrování lze analyzovat i stopová množství pachových látek. Tato metoda umožňuje zkoumat příčiny pachů porovnáním různých materiálů vzorků.

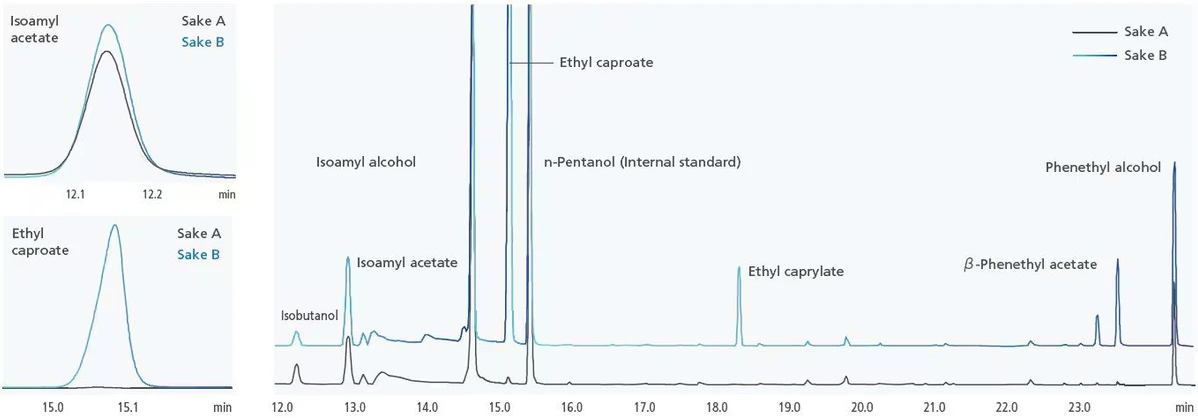

Shimadzu Nexis GC-2060 Plynový chromatograf: Porovnání chromatogramů aromatických složek v různých vzorcích saké během zahřívání.

Energetika

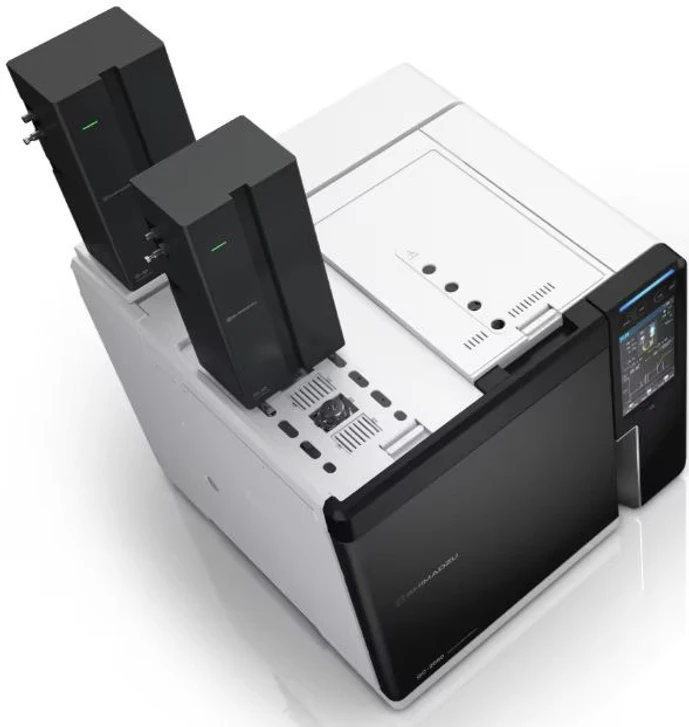

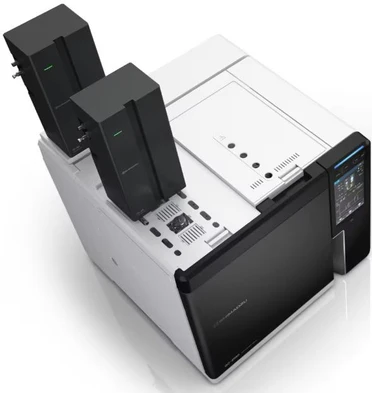

Dvoukanálová analýza plynů pomocí automatického plynového injektoru GI-30

Shimadzu Nexis GC-2060 Plynový chromatograf

Nexis GC-2060 lze vybavit dvěma jednotkami GI-30, což umožňuje dvoukanálovou analýzu. Díky tomu je možné současně vytvářet kalibrační křivky pro různé koncentrační rozsahy, což výrazně zkracuje dobu analýzy. Použití samostatných kolon pro každý kanál umožňuje stabilní analýzu i u složek s výrazně odlišnými koncentracemi. Systém GI-30 umožňuje provádět přesná měření s vysokou efektivitou.

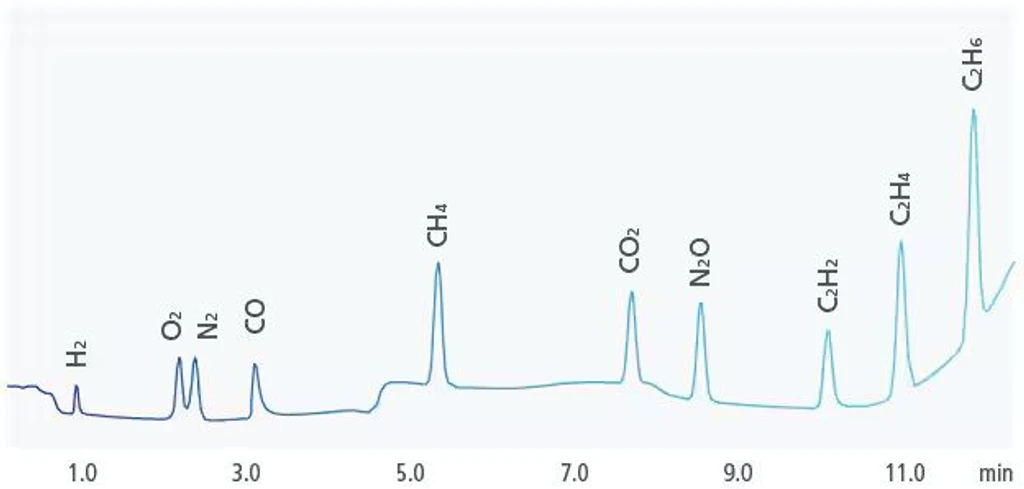

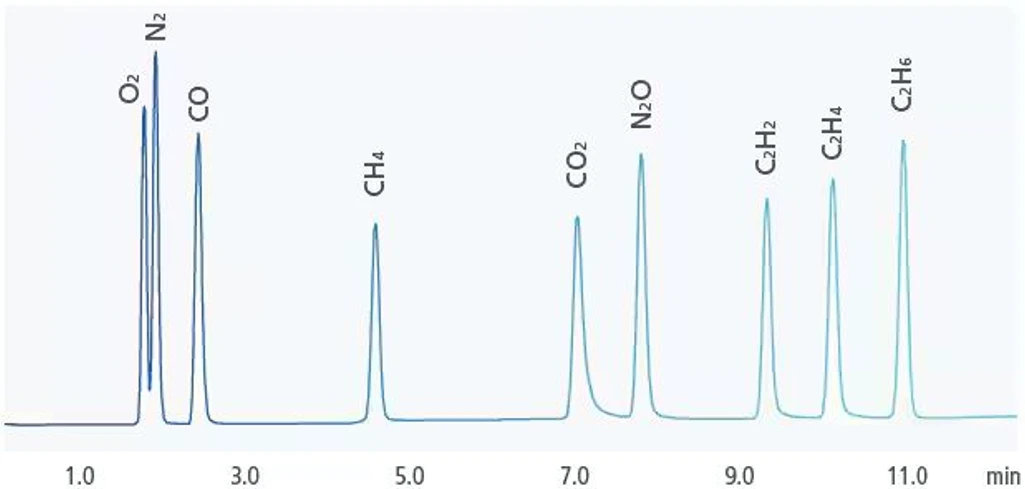

Shimadzu Nexis GC-2060 Plynový chromatograf: Data z detektoru BID (helium jako nosný plyn, 10 ppm pro každou složku).Shimadzu Nexis GC-2060 Plynový chromatograf: Data z detektoru TCD (helium jako nosný plyn, 1000 ppm pro každou složku).

Environmentální analýza

Analýza těkavých látek v životním prostředí pomocí velkoobjemového nástřiku s využitím MMI

MMI umožňuje zahřívání vzorků až na 1200 °C/min, což umožňuje rychlou termální desorpci. Velkoobjemový nástřik (LVI) je rovněž podporován díky tomu, že odpařování probíhá přímo v nástřikovém systému. To umožňuje analýzu stopových VOC, jako jsou benzen a toluen, i při velmi nízkých koncentracích. Díky použití LVI lze dosáhnout vysoce citlivé analýzy bez nutnosti zdlouhavé přípravy vzorku.

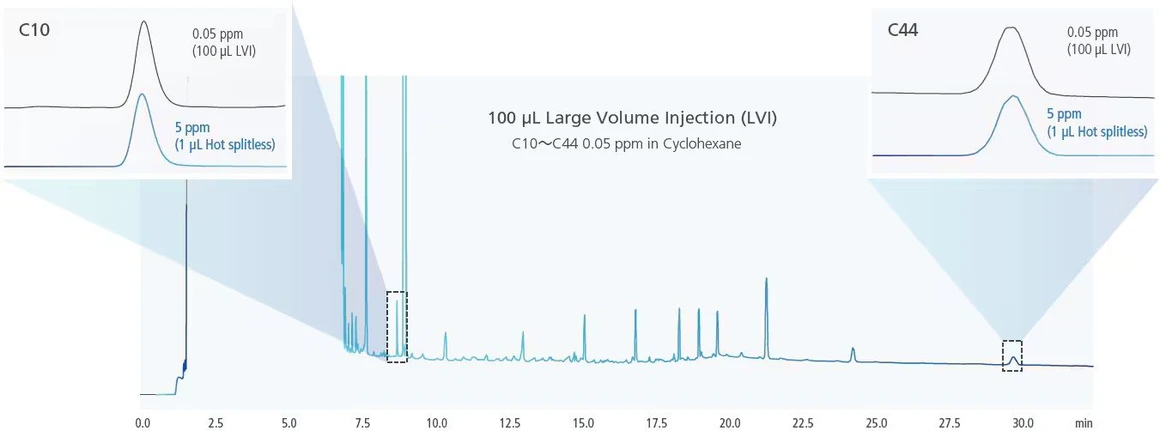

Shimadzu Nexis GC-2060 Plynový chromatograf: Analýza těkavých látek v životním prostředí pomocí velkoobjemového nástřiku s využitím MMI.

Technické specifikace

• Rozměry (Š × V × H): 515 × 440 × 525 mm
• Hmotnost: 34 kg
• Certifikace: IEC 61010, CE, EMC (EN 61326-1), RoHS, KC

Shimadzu Nexis GC-2060 Plynový chromatograf
