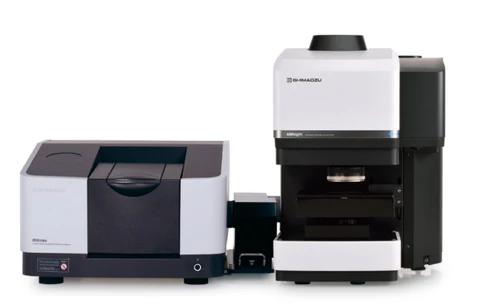

Shimadzu AIMsight infračervený mikroskop

IR mikroskop maximalizuje automatizaci pro zlepšení analýzy mikrovzorků

IR mikroskop AIMsight je automatický analytický systém, který maximalizuje automatizaci pro výrazné zvýšení efektivity analýzy defektů mikrovzorků. Tento FTIR mikroskop přesně měří mikrotělesa tím, že je ozařuje infračervenými paprsky, a poté měří odrazivost a propustnost od molekul vzorku. Mikroskop AIMsight je vybaven několika uživatelsky přívětivými funkcemi, jako je snadné určení rozsahu měření pomocí širokoúhlé kamery, automatická identifikace měřených cílů, automatické nastavení polohy měření a automatická analýza pomocí programu pro analýzu kontaminantů, což zajišťuje, že se začátečníci i specialisté mohou cítit jistě již od první analýzy.

Kromě analýzy stopových kontaminantů a kontroly kvality výrobků, jako jsou chemikálie, elektronika, stroje a dopravní prostředky, hraje Shimadzu AIMsight velkou roli také při výzkumu mikroplastů, drobných plastových částic, které mají negativní dopad na životní prostředí.

Rychlé určení polohy měření

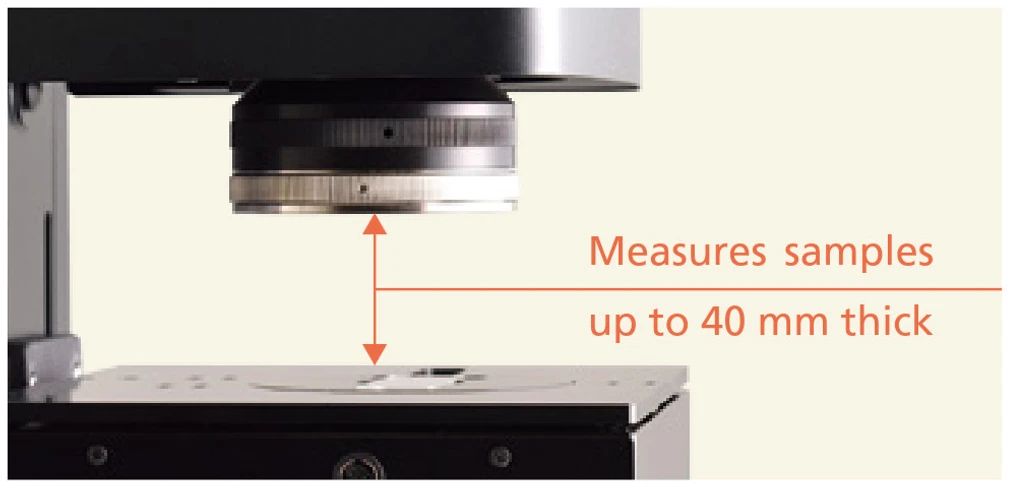

Snadné vložení vzorku

Stisknutím tlačítka [Eject sample] (Vysunout vzorek) usnadníte vkládání a odebírání vzorků automatickým snížením stolku a přepnutím objektivů kvůli rozšíření prostoru. Kromě toho lze sejmout spodní zrcátko kondenzátoru, což umožňuje měření odrazivosti/ATR vzorků o tloušťce až 40 mm.

Shimadzu: Snadné vložení vzorku

Vyhledejte měřený prvek

• Určete rychle polohu pro měření

Širokoúhlá kamera a mikroskopická kamera

Širokoúhlá kamera a mikroskopická kamera pomáhají efektivně pozorovat vzorky. Kromě pozorování velké plochy až 10 × 13 mm podporuje širokoúhlá kamera také variabilní digitální zoom. Kromě toho díky sdílení informací o poloze s mikroskopickou kamerou umožňuje funkce digitálního zoomu zvětšení přibližně 330× pro pozorování oblastí o velikosti 30 × 40 µm. (Kamera mikroskopu podporuje variabilní digitální zvětšení až 10×.)

Shimadzu: Zlatý předmět na kovové desce pozorovaný pomocí speciální kamery

Provádějte plynulá IR měření při prohlížení viditelných snímků

• Systém duálního zobrazení ve viditelném/infračerveném spektru

Infračervená spektra lze měřit při kontrole viditelného obrazu vzorku. Spektra lze měřit při potvrzování polohy objektů, čímž se vyhnete potížím s přepínáním mezi viditelným a infračerveným světlem. Při použití v kombinaci s funkcí obkladů lze pozorování ve viditelném světle a měření v infračerveném světle provádět kdekoli v pracovním rozsahu stolku, čímž odpadá nutnost měnit polohu vzorku.

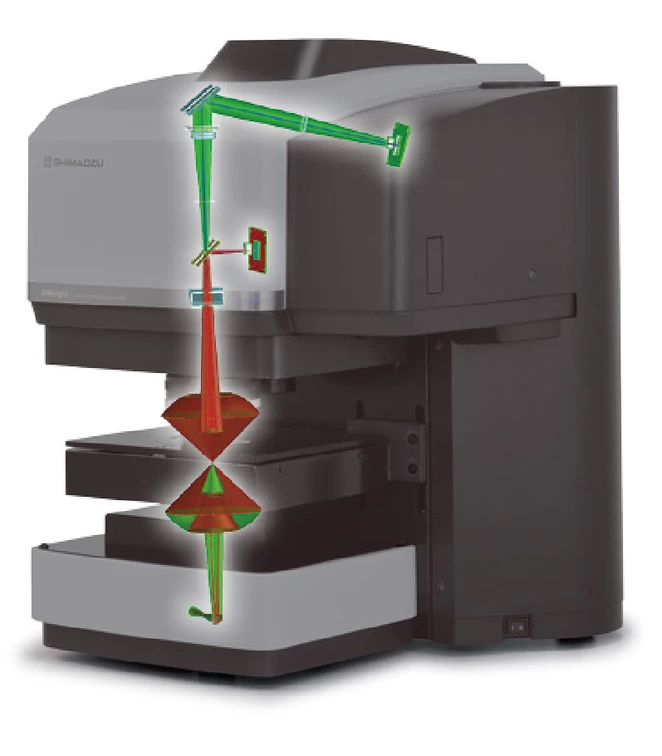

Shimadzu: Pohled na optickou dráhu viditelného (zelené světlo) a infračerveného světla (červené světlo)

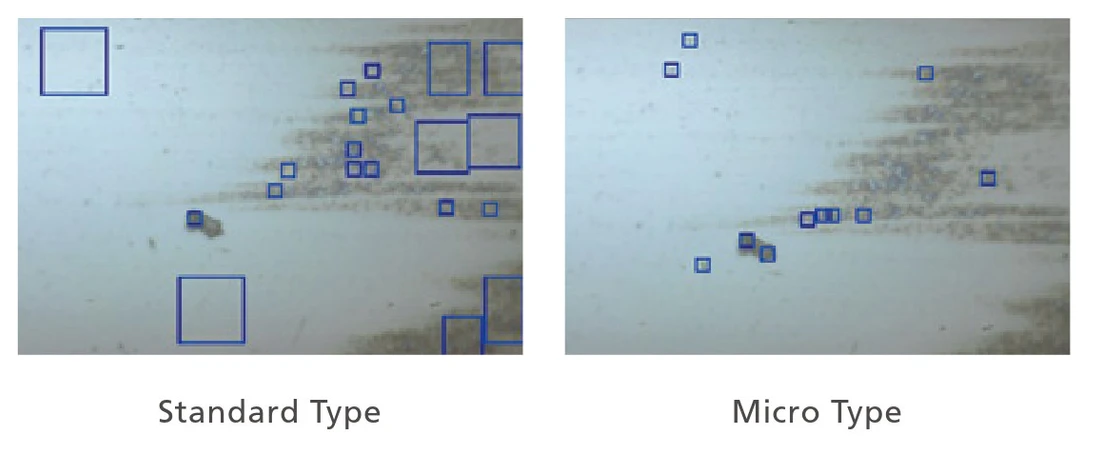

Automatické rozpoznávání cílů

Systém automatického rozpoznávání kontaminantů (ANALYTICAL INTELLIGENCE)

Funkce automatického rozpoznávání cílů je součástí standardní výbavy. Analytik jednoduše klikne na jedno tlačítko, aby software automaticky rozpoznal objekty. K dispozici jsou dva typy: standardní typ nebo mikrotyp pro extrémně malé oblasti, které lze zvolit na základě účelu analýzy. Vzorky lze měřit buď tak, že automaticky vybrané pozice měření zůstanou beze změny, nebo může analytik pozice měření přidat či odstranit. Pro každé měřené spektrum se automaticky uloží obrázek vzorku. To usnadňuje pozdější konfiguraci vzorku nebo pozic měření.

Shimadzu: Systém automatického rozpoznávání kontaminantů

Provádění ultra mikroanalýzy - nejlepší poměr S/N ve své třídě

Přístroj Shimadzu AIMsight byl optimalizován pro měření extrémně malých ploch. AIMsight dosahuje poměru S/N 30 000:1, což je nejlepší poměr ve své třídě. V důsledku toho dokáže rychle získat vynikající spektra i z mikroskopických objektů.

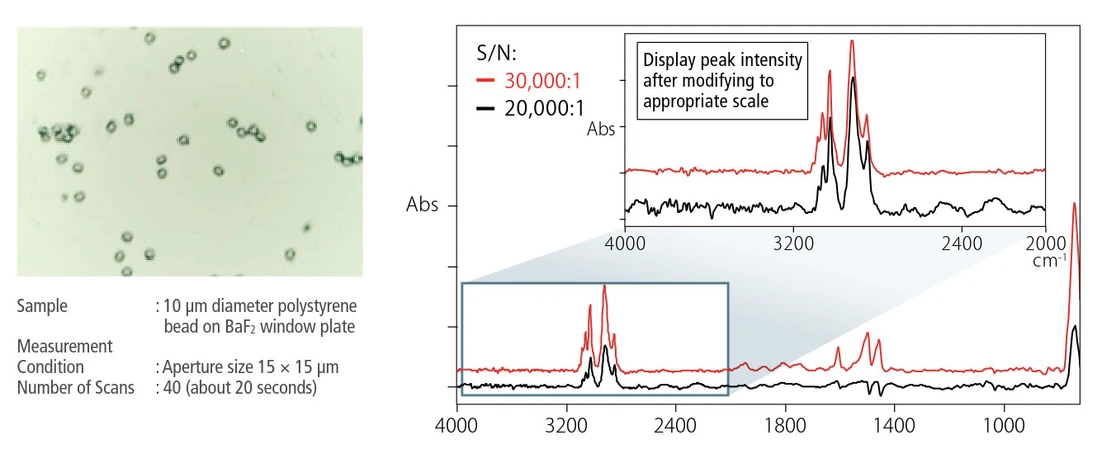

• Měření transmise polystyrénových kuliček

Transmisní metodou byla měřena polystyrenová kulička o průměru ø10 μm. Nízký šum a vysoce kvalitní spektrum velmi malého vzorku bylo získáno pouze malým počtem skenů.

Shimadzu: Transmisní spektrum polystyrénových kuliček o průměru 10 μm získané dvěma IR mikroskopy s různými hladinami šumu

Vysoce citlivé měření ATR - vzorky s vysokým indexem lomu

Díky strmému úhlu dopadu infračerveného světla je přístroj AIMsight schopen získat vynikající ATR spektra bez zkreslení i při měření vzorků s vysokým indexem lomu, jako je například černá pryž. Kromě toho je Ge hranol (P/N 206-32600-41) opatřen antireflexní vrstvou, která zajišťuje vysokou citlivost.

• ATR měření černé pryže

Akrylonitrilebutadienový kaučuk (NBR) s 50 % hm. uhlíku byl měřen pomocí Ge-ATR objektivem. Byl získán jasný pík mimorovinného ohybového módu C=C-H při 970 cm-1, který byl napínán s postupným úhlem dopadu.

Shimadzu: ATR spektra NBR s 50 hm% uhlíku získaná dvěma IR mikroskopy s různými hladinami šumu

Funkce měření délky

Do AMsolution byla přidána funkce měření délky. Délku cílového objektu lze nyní měřit na snímcích získaných infračerveným mikroskopem. Kromě toho lze výsledky měření délky jediným kliknutím vygenerovat jako report

Shimadzu: Funkce měření délky pomocí Shimadzu AIMsight IR mikroskopu

Automatická identifikace objektů

Plně podporuje identifikaci kontaminantů

K dispozici jsou různé knihovny, například knihovna kontaminantů, knihovna plastů poškozených teplem a UV zářením.

LINKY???

• Knihovna kontaminantů pro LabSolutions IR
• Knihovna tepelně poškozených plastů
• Knihovna UV poškozených plastů

Automatická identifikace objektu

Program pro analýzu kontaminantů (ANALYTICAL INTELLIGENCE)

Program analýzy kontaminantů - funkce pro automatickou kvalifikaci cílů - je součástí standardní výbavy softwaru LabSolutions™ IR. Naměřená spektra pomocí softwaru AMsolution lze načíst přímo do softwaru LabSolutions IR a analyzovat je. Program pro analýzu kontaminantů identifikuje měřené objekty s vysokou přesností pomocí knihovny spekter látek běžně detekovaných jako kontaminanty v kombinaci s vlastním identifikačním algoritmem společnosti Shimadzu (patent JP5205918). I v případě, že objekty jsou směsi, systém vyhledá primární a sekundární složky a zobrazí pravděpodobnost identifikovaných látek. Není nutné zadávat počet složek ve směsi, takže analýza je snadná i pro osoby, které nemají s infračervenou analýzou příliš zkušeností.

Funkce spektrálního poradce (v řízení o udělení patentu) (ANALYTICAL INTELLIGENCE)

Tato funkce je dodávána k operacím specifickým pro infračervené mikroskopy a radí ohledně řešení problémů s použitím příslušenství. Na základě porovnání naměřeného spektra s příklady měření jsou navržena nápravná opatření. Výsledkem je možnost získání kvalitnějších dat.

Shimadzu: Funkce spektrálního poradce

Vizualizace komponent - chemické zobrazování *

Neviditelné rozložení chemických látek lze vizualizovat na základě výšky nebo plochy píků, vícerozměrné analýzy (PCR/MCR) nebo spektrální podobnosti s cílovými spektry.

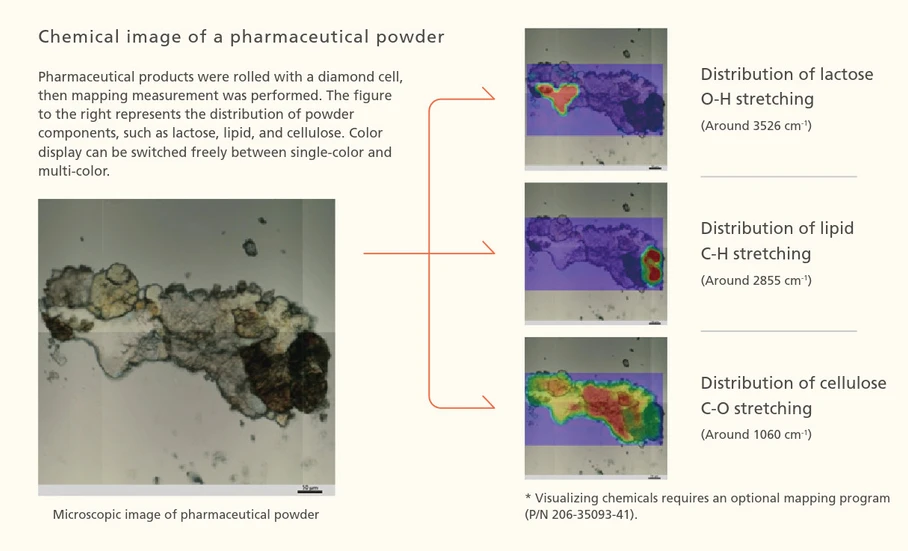

Chemické zobrazení farmaceutického prášku

Farmaceutické produkty byly rozváleny diamantovou kuličkou, poté bylo provedeno mapovací měření. Obrázek vpravo znázorňuje rozložení složek prášku, jako je laktóza, lipid a celulóza. Barevné zobrazení lze libovolně přepínat mezi jednobarevným a vícebarevným.

Shimadzu: Chemický obraz farmaceutického prášku

*Vizualizace chemických látek vyžaduje volitelný mapovací program (P/N 206-35093-41).
